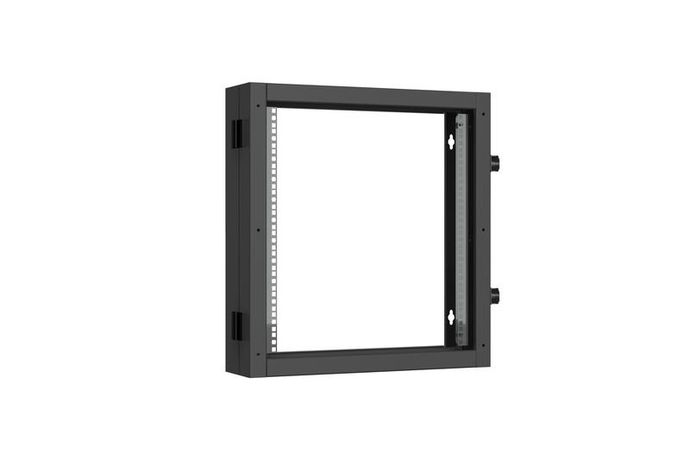

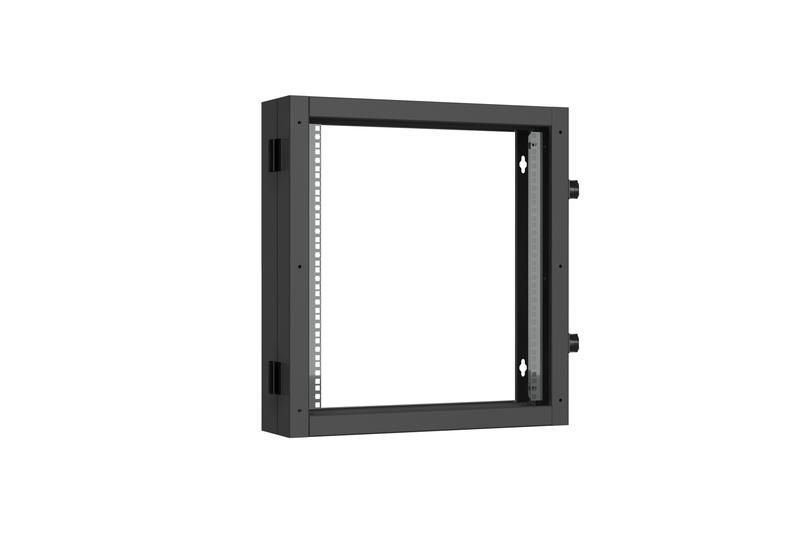

Пристенная поворотная секция 19 дюймов, 12U, 600х156, BK - ЭКО47728 TLK TWC-126015-BS-BK

Секция пристенная поворотная 19 дюймов 12U Ш600хВ636хГ156мм цвет RAL 9005 с монтажными направляющими L-образными - это модуль для расширения настенного шкафа TLK серии TWC-R, позволяющий получить доступ к задней стороне оборудования без демонтажа. Бренд TLK предлагает эту модель под артикулом twc-126015-bs-bk как решение для компактных помещений, где важна экономия места и быстрый сервис.

Назначение и область применения

Секция пристенная поворотная 19 дюймов 12U предназначена для установки на существующий настенный шкаф TLK серии TWC-R. Она преобразует односекционную конструкцию в двухсекционную, освобождая переднюю часть шкафа для обслуживания, а заднюю - для прокладки кабелей и монтажа дополнительного оборудования. Подходит для серверных стоек, систем автоматизации, телекоммуникаций и промышленных контроллеров, где требуется частый доступ к тыльным интерфейсам устройств.

Технические характеристики

• Высота: 12U (636 мм)
• Ширина: 600 мм
• Глубина: 156 мм
• Цвет покрытия: RAL 9005 (матовый темно-серый)
• Материал корпуса: сталь с порошковым покрытием
• Количество направляющих: 1 пара (19")
• Угол открывания: до 100°
• Запирание: защелкивающиеся замки
• Кабельные вводы: 270×56 мм (заглушены металлическими крышками)
• Заземление: все токопроводящие элементы соединены в единый контур

Совместимость и монтаж

Секция совместима исключительно с настенными шкафами TLK серии TWC-R той же высоты (12U). Крепление выполняется через те же отверстия, что и у основного шкафа - анкерные болты M8. Петли обеспечивают плавное открывание без люфта. Направляющие L-образного типа поддерживают стандартные 19" устройства с глубиной до 156 мм. Для подключения кабелей можно установить щеточные вводы TLK (совместимы с напольными шкафами этой серии).

Безопасность и стандарты

Все металлические части секции жестко связаны с корпусом шкафа TWC-R, обеспечивая надежное заземление. Порошковое покрытие соответствует требованиям к механической прочности и коррозионной стойкости. Конструкция не содержит острых кромок, снижая риск травм при работе. Сертификаты не указаны - применение допускается в рамках промышленных норм безопасности.

Преимущества

• Не требует переработки креплений шкафа - использует существующие отверстия M8
• Обеспечивает двойной доступ: спереди - к лицевым панелям, сзади - к кабелям и разъемам
• Фиксируется защелками - предотвращает случайное открывание
• Порошковое покрытие устойчиво к царапинам и ударам
• Размеры точно соответствуют стандарту 19" и сериям TLK

Ограничения применения

• Подходит только для шкафов TLK серии TWC-R; несовместима с другими брендами
• Не предназначена для установки в условиях постоянного контакта с водой или агрессивными средами
• Максимальная глубина установленного оборудования - 156 мм (из-за габаритов секции)
• Не имеет вентиляции - не рекомендуется для тепловыделяющего оборудования без внешнего охлаждения
• Заглушки кабельных вводов не являются герметичными - для защиты от пыли/влаги нужны дополнительные щеточные вводы

Примеры использования

• Информационный центр: серверы с фронтальным доступом + сетевые коммутаторы с задними SFP-портами
• Производственный участок: ПЛК с проводкой к датчикам и исполнительным механизмам
• Телеком-узел: маршрутизаторы с оптоволоконными модулями, требующими частой диагностики
• Аварийные системы: резервные ИБП и батарейные массивы с кабельными выходами назад

Практические советы

• Перед монтажом проверьте соответствие высоты шкафа TWC-R и секции - должны совпадать по U-высоте
• Используйте щеточные вводы TLK для защиты от пыли и влаги - они подходят по размеру 270×56 мм
• Не нагружайте поворотный модуль сверх нормы - максимальная нагрузка зависит от прочности стенового крепления
• При сборке убедитесь, что заземляющая перемычка между секцией и шкафом сохранена
• Для удобства обслуживания выведите кабели через верхние/нижние вводы заранее, до установки оборудования
