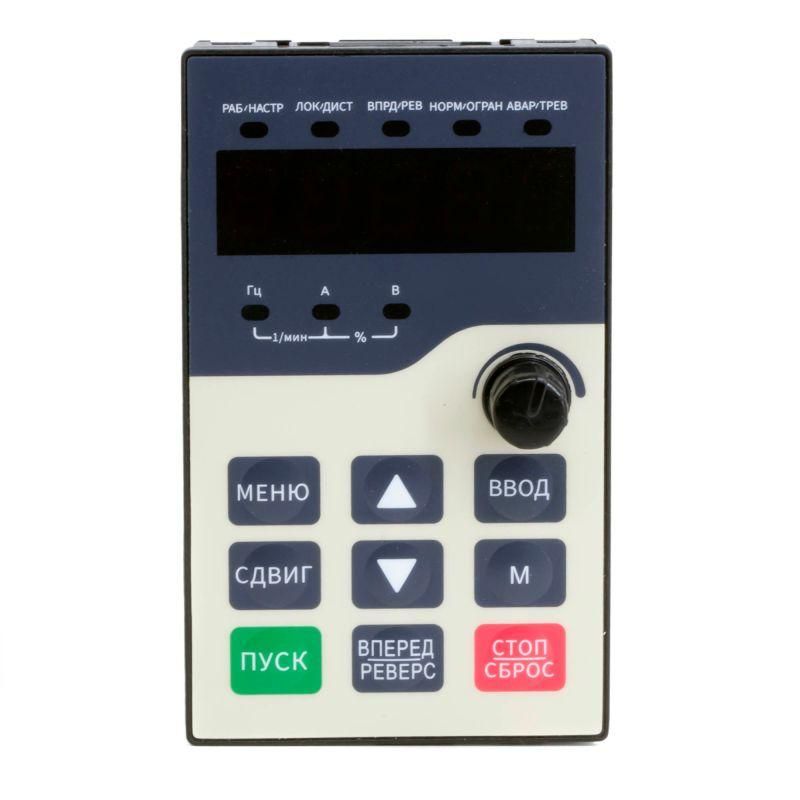

Съемная панель локального управления для преобразователя частоты с потенциометром | H1000-VFDHMI DKC ДКС

Панель локального управления для преобразователя частоты с потенциометром серии V2000, DKC - компактный интерфейс для ручного управления частотным преобразователем на объекте. Артикул h1000-vfdhmi обеспечивает базовый контроль скорости и направления вращения двигателя через встроенный потенциометр и кнопки, что особенно удобно при обслуживании оборудования без доступа к центральному контроллеру.

Назначение и область применения

Панель локального управления для преобразователя частоты с потенциометром серии V2000, DKC предназначена для оперативного управления частотным преобразователем прямо у машины или станка. Подходит для задач, где требуется регулировка скорости вручную - например, на конвейерах, насосах, вентиляторах, транспортерах. Устанавливается рядом с оборудованием, чтобы избежать длительных переходов к пульту управления.

Технические характеристики

• Тип изделия: панель управления с аналоговым потенциометром
• Степень защиты: IP65 - защищает от пыли и струй воды из любого направления
• Габариты фронта: 60×100 мм - компактная форма для установки в ограниченном пространстве
• Глубина монтажа: 18,4 мм - минимальная глубина для встраивания в щит или корпус
• Экран: монохромный, диагональ 1,96 дюйма - отображает текущую скорость, частоту, состояние
• Рабочий диапазон температур: от –10 до +50 C - подходит для помещений с нормальным микроклиматом, не для улицы или холодильных камер

Совместимость и монтаж

Панель локального управления для преобразователя частоты с потенциометром серии V2000, DKC совместима исключительно с преобразователями частоты серии V2000 от DKC. Для подключения используется специальный многожильный кабель (не входит в комплект). Монтаж выполняется путём вырезания отверстия 56×92 мм в панели или стенде - размеры соответствуют внешним габаритам корпуса. Крепление осуществляется с помощью четырёх винтов на задней части панели. Глубина 18,4 мм позволяет установить её даже в тонких шкафах.

Безопасность и стандарты

Изделие соответствует требованиям IP65, что гарантирует надёжную работу в условиях повышенной запылённости и возможного попадания брызг воды. Соответствие стандартам безопасности EN/IEC 60204-1 обеспечено для использования в промышленных системах. Не предназначен для взрывоопасных зон.

Преимущества

• Встроенный потенциометр позволяет плавно изменять частоту без необходимости обращения к HMI-панели или ПЛК
• Минимальная глубина монтажа снижает требования к внутреннему объёму шкафа
• Защита IP65 повышает долговечность в сложных производственных средах
• Чёткий малый экран даёт необходимые данные без лишних элементов интерфейса

Ограничения применения

• Не работает автономно - требует подключения к преобразователю частоты серии V2000
• Не поддерживает сетевые протоколы (Modbus, Profibus и др.) - только локальное управление
• Рабочая температура выше –10 C - нельзя использовать в неотапливаемых помещениях зимой
• Нет функций программирования или сохранения профилей - только ручной режим работы

Примеры использования

• Управление скоростью конвейера на пищевом участке - персонал меняет скорость вручную при смене продукта
• Настройка оборотов вентилятора в цеху - оператор регулирует мощность по ощущению температуры
• Запуск и остановка насоса на водопроводной станции - быстрый доступ к управлению без выхода к главному щиту

Практические советы

• Перед монтажом проверьте, что ваш преобразователь частоты именно серия V2000 - другие модели не поддерживают эту панель
• При установке в шкаф учтите, что глубина 18,4 мм - это минимум; оставьте свободное пространство для проводов
• Не используйте панель там, где есть постоянный контакт с водой - IP65 не означает погружение
• Потенциометр имеет механическую износостойкость - избегайте частого и резкого вращения, чтобы продлить срок службы
• Артикул h1000-vfdhmi - единственный подходящий вариант для этой серии; другие панели не заменят его без переделки системы
