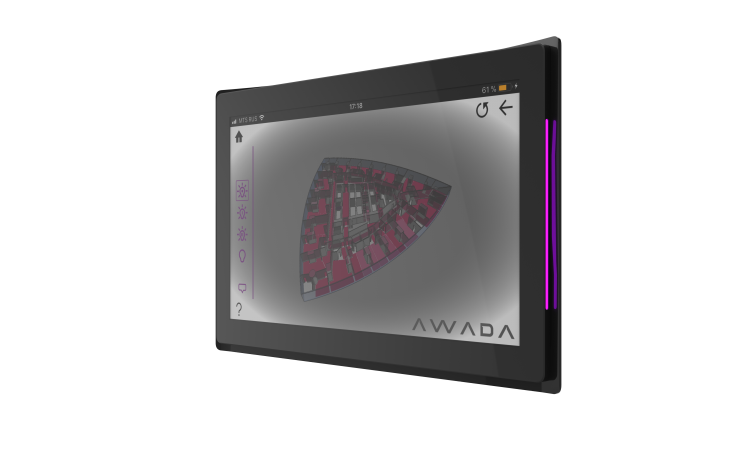

Сенсорная панель 15,6 дюйм от VARTON (артикул sp-03) - это программируемый терминал управления с сенсорным TFT-экраном, предназначенный для взаимодействия с системами автоматизации AWADA через 3D-мнемосхемы. Устройство работает под управлением Android 8.1 и подходит для промышленного использования в контролируемых условиях.

Назначение и область применения

Сенсорная панель 15,6 дюйм используется для визуализации и управления технологическими процессами в автоматизированных системах. Она позволяет оператору получать информацию в виде 3D-схем, изменять параметры, просматривать журналы событий и управлять оборудованием напрямую через сенсорный экран. Подходит для установки на станках, конвейерах, насосных станциях и других объектах, где требуется удобный человеко-машинный интерфейс. Применяется совместно с платформой AWADA, поддерживающей стандартизированную логику управления по IEC 61131-3.

Технические характеристики

• Диагональ экрана: 15,6 дюйма (Full HD, 1920×1080 пикселей)
• Тип дисплея: TFT сенсорный (емкостный)
• Яркость: 250 кд/м²
• Контрастность: 800:1
• Процессор: четырёхъядерный, тактовая частота 1800 МГц
• Графический процессор: 650 МГц
• Оперативная память: 2 ГБ
• Постоянная память (проект): 16 000 000 Кбайт (~15,3 ТБ)
• Операционная система: Android 8.1
• Питание: 12 В постоянного тока / 230 В переменного тока (через внешний адаптер)
• Рабочая температура: 0...+40 C
• Интерфейсы:
  • 1 × USB Type-A
  • 1 × Industrial Ethernet (RJ-45)
  • 2 × беспроводных: Wi-Fi 802.11, Bluetooth 4.0
  • 1 × аудио выход 3,5 мм
  • 4 × другие порты (включают RS-232/RS-485, возможно, для модулей расширения)
• Поддержка протоколов: TCP/IP, EtherNet/IP
• Встроенные функции: часы реального времени, звуковая индикация, системные кнопки (1 шт.), многоуровневая защита по паролям (2 уровня), возможность вывода на печать
• Степень защиты NEMA: 1 (защита от случайного контакта, без герметичности)
• Габариты передней панели: 401,81 × 252,91 мм
• Глубина монтажа: 30,2 мм
• Цвет корпуса: черный

Совместимость и монтаж

Сенсорная панель 15,6 дюйм монтируется настенным или настольным способом. Для настенного крепления предусмотрены стандартные крепёжные отверстия - необходимо использовать крепёж, соответствующий габаритам устройства. Панель не требует специальных рамок или коробов, но должна быть защищена от механических ударов и попадания жидкости. Подключение осуществляется через проводные интерфейсы (Ethernet, USB) или беспроводные (Wi-Fi, Bluetooth). Для питания от сети 230 В необходим внешний блок питания, который не входит в комплект. Совместима исключительно с программным обеспечением AWADA; сторонние приложения Android не рекомендуются из соображений стабильности системы.

Безопасность и стандарты

Устройство соответствует требованиям Европейских директив: 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (электромагнитная совместимость). Соответствует стандарту IEC 61131-3 для программирования промышленных контроллеров. Отсутствует сертификация IP или NEMA выше 1 - не предназначен для работы во влажной среде, на открытом воздухе или в местах с повышенной запылённостью.

Преимущества

• Высокое разрешение экрана (Full HD) обеспечивает четкое отображение сложных 3D-мнемосхем
• Встроенная поддержка EtherNet/IP и TCP/IP упрощает интеграцию в современные промышленные сети
• Наличие двух беспроводных интерфейсов (Wi-Fi + Bluetooth) позволяет удаленно настраивать панель или передавать данные
• Две степени парольной защиты повышают безопасность доступа к критическим функциям
• Поддержка звуковой индикации и вывода на печать снижают риск пропущенных аварийных сигналов
• Большой объем внутренней памяти позволяет хранить несколько проектов и логов без необходимости внешних носителей

Ограничения применения

• Не допускается использование при температуре ниже 0 C или выше +40 C - возможен сбой работы или повреждение компонентов
• Степень защиты NEMA 1 не предохраняет от воды, пыли, масла и агрессивных сред - не применяется в цехах с мойкой оборудования или высокой влажностью
• Отсутствует встроенная батарея - питание обязательно должно быть постоянно подключено
• Не поддерживается работа с произвольными приложениями Android - установлено жестко ограниченное окружение AWADA
• Один физический USB-порт - одновременное подключение нескольких периферийных устройств невозможно без хаба

Примеры использования

• Управление линией сборки на заводе с помощью 3D-визуализации состояния каждого участка
• Контроль давления и температуры в трубопроводной системе с записью событий и отправкой оповещений
• Настройка параметров насосной станции через мобильное приложение через Bluetooth
• Аварийное отключение оборудования по сигналу с PLC через Ethernet-соединение
• Обслуживание и диагностика оборудования с выносной панелью на удаленном рабочем месте

Практические советы

• Перед монтажом проверьте соответствие напряжения питания - используйте только сертифицированный источник 12 В или 230 В с достаточной мощностью (>5 А при 12 В)
• Для долговечности избегайте воздействия прямых солнечных лучей - экран может перегреваться и терять контрастность
• При использовании Wi-Fi или Bluetooth убедитесь, что радиочастоты не конфликтуют с другими устройствами на объекте
• Резервируйте проекты на внешний носитель - потеря файла прошивки может потребовать восстановления через сервисный режим
• При замене старой панели учтите, что новые модели AWADA могут иметь отличную топологию интерфейсов - сверьте схему подключения до монтажа
• Сенсорная панель 15,6 дюйм не является универсальным ПК - не используйте её для офисных задач, даже если Android позволяет запускать браузеры
