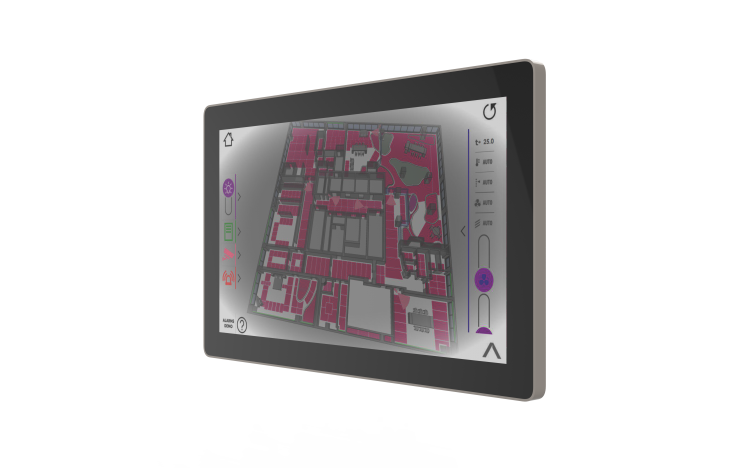

Сенсорная панель 21.5 дюйм от VARTON в серии SmartLight — это управляемый интерфейс для работы с системой AWADA, построенной на 3D-мнемосхемах. Устройство сочетает мощную аппаратную платформу, широкий набор коммуникационных интерфейсов и надёжную защиту от внешних воздействий, что делает его подходящим для промышленных автоматизированных сред.

Назначение и область применения

Сенсорная панель 21.5 дюйм предназначена для взаимодействия оператора с системами управления AWADA, использующими трёхмерные мнемосхемы. Подходит для контроля и мониторинга технологических процессов на производствах: конвейеры, насосные станции, линии сборки, системы вентиляции и энергообеспечения. Обеспечивает наглядное представление данных, быстрый доступ к параметрам и возможность удалённого управления.

Технические характеристики

• Диагональ экрана: 21,5 дюйма (1920×1080 пикселей, TFT, 16,7 млн цветов)
• Яркость: 250 кд/м², контрастность: 2000:1 — обеспечивает чёткую видимость даже при ярком освещении
• Процессор: четырёхъядерный, тактовая частота 2500 МГц; графический процессор — 1150 МГц
• Оперативная память: 2 ГБ
• Объём хранилища для проектов: 8 000 000 Кбайт (~7,8 ТБ)
• Операционная система: Android 7.1
• Питание: постоянный ток 12 В / переменный ток 100–240 В (встроенный блок питания)
• Рабочая температура: 0…+50 °C
• Габариты передней панели: 518 × 315 мм
• Защита корпуса: IP-класс не указан — требуется установка в защищённом месте
• Гарантия: 12 месяцев

Совместимость и монтаж

Сенсорная панель 21.5 дюйм поддерживает два способа установки: настенный и настольный. Для монтажа на стену предусмотрены крепёжные отверстия — совпадают со стандартными размерами для панелей аналогичного класса. Посадочные размеры: 518×315 мм — проверьте соответствие нишам или рамкам перед установкой. Интерфейсы:

• USB: 2 порта (для периферии, обновления прошивки)
• Industrial Ethernet: 1 порт RJ-45 — поддержка протоколов TCP/IP и EtherNet/IP
• Wi-Fi и Bluetooth 4.0 — для связи с мобильными устройствами и сетями
• GSM/GPRS/UMTS — модуль для удалённого доступа и SMS-уведомлений
• AUDIO 3,5 мм — для звуковой индикации и подключения гарнитур
• Micro-USB — служебный порт (обслуживание, диагностика)
• 4 дополнительных интерфейса — для расширения (например, RS-485, CAN, DI/DO)

Устройство предварительно запущено с базовым ПО AWADA — после подключения к сети достаточно выбрать нужный проект из списка.

Безопасность и стандарты

• Соответствует директивам ЕС: 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (электромагнитная совместимость)
• Соответствует IEC 61131-3 — стандарту для программируемых логических контроллеров
• Две уровня защиты паролем — для администрирования и операторского доступа
• Встроенные часы реального времени — сохраняют время при отключении питания

Преимущества

• Высокая детализация экрана — позволяет отображать сложные 3D-мнемосхемы без потери информации
• Интеграция с AWADA — готовые решения для управления, не требуют глубокой настройки
• Поддержка проводных и беспроводных каналов связи — гибкая интеграция в существующие сети
• Возможность вывода на печать и звуковой индикации — повышает безопасность и удобство реакции на аварии
• Готовые системные кнопки — одна физическая клавиша для экстренного вызова меню или выхода
• Поддержка загрузки пользовательских компонентов — можно расширить функционал без замены оборудования

Ограничения применения

• Не предназначена для установки во взрывоопасных зонах — отсутствует сертификат ATEX/IECEx
• Работает только в диапазоне 0…+50 °C — не подходит для холодильных камер или жарких цехов без кондиционирования
• Нет указания степени защиты IP — необходимо использовать в помещениях с контролируемой средой (нет пылевлагозащиты)
• Android 7.1 — устаревающая ОС; обновления до новых версий не гарантируются производителем
• Отсутствует встроенная батарея — при отключении питания теряет работу без ИБП

Примеры использования

• Контроль линии розлива напитков — отслеживание давления, температуры, скорости, остановок
• Управление системой вентиляции в логистическом центре — регулировка режимов по времени суток
• Мониторинг состояния насосной станции — визуализация расхода, уровня воды, отказов насосов
• Аварийный пульт на участке с опасными материалами — дистанционное отключение через Wi-Fi

Практические советы

• Перед первым запуском подключите панель к сети 220 В — она сама преобразует питание до 12 В для внутреннего использования
• Для долговременной работы рекомендовано использование ИБП — особенно при наличии GSM-модуля, который потребляет больше энергии
• При использовании в условиях повышенной влажности — установите панель в герметичный щит с принудительной вентиляцией
• Настройте два уровня паролей: администратор (полный доступ) и оператор (только просмотр и команды)
• Резервируйте проекты на флеш-накопителе через USB — восстановление занимает менее минуты
• Проверьте совместимость вашей сети с протоколами EtherNet/IP и TCP/IP — некоторые старые PLC требуют специальных маршрутизаторов
