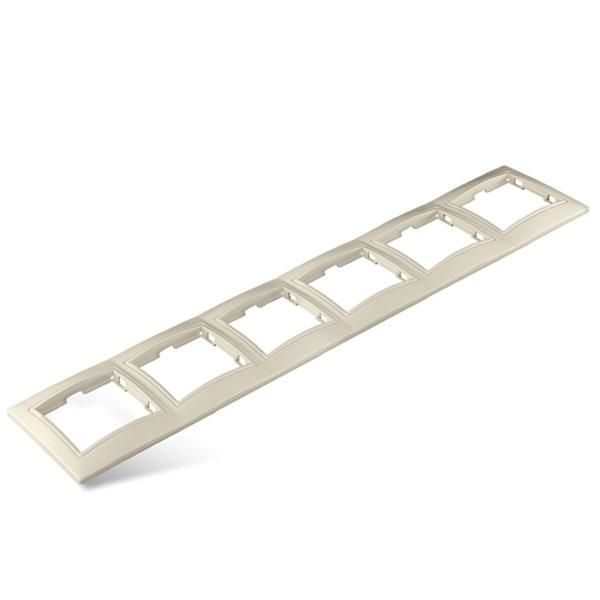

Рамка 6-м Севиль горизонт. сл. кость UNIVersal Б-С1043 Союз

Рамка шестиместная горизонтальная слоновая кость от бренда Universal (артикул б-с1043, серия Севиль) - это накладной элемент для установки шести устройств управления или индикации в одной плоскости. Подходит для внутренней проводки в жилых и офисных помещениях с умеренным климатом.

Назначение и область применения

Рамка шестиместная горизонтальная слоновая кость предназначена для фиксации шести модульных устройств - выключателей, розеток, кнопок, термостатов или других компонентов бытовой автоматизации. Устанавливается в стеновые ниши вместо стандартных распределительных коробок. Применяется в квартирах, домах, офисах и административных зданиях, где требуется компактное и эстетичное расположение нескольких элементов управления на одной поверхности.

Технические характеристики

• Количество постов: 6 - позволяет установить шесть однополюсных модулей (например, три двойных выключателя или комбинация розеток и переключателей)
• Материал: АБС-пластик - прочный, ударопрочный, устойчив к деформациям при нормальных нагрузках
• Цвет: бежевый (слоновая кость) - нейтральный оттенок, хорошо сочетается с большинством интерьеров
• Способ монтажа: скрытый - рамка крепится внутри стены, после чего закрывается лицевой панелью; требует предварительного устройства штробы
• Расположение при монтаже: горизонтальное - оптимально для стандартных рядов из шести модулей
• Максимальное сечение подключаемого кабеля: 2.5 мм2 - совместима с кабелями для освещения, розеток и маломощных приборов
• Степень защиты IP20 - защищает от контакта с пальцами и твёрдыми предметами более 12 мм, но не защищена от воды и пыли
• Диапазон рабочих температур: от +1 до +35 C - не рекомендуется для установки в неотапливаемых помещениях, на улице или в холодных подвалах
• Покрытие: без покрытия - поверхность матовая, не имеет антибликового или глянцевого слоя

Совместимость и монтаж

Рамка шестиместная горизонтальная слоновая кость совместима со всеми стандартными модулями шириной 17,5 мм (по европейскому стандарту EN 60670). Для монтажа необходимо:

• Выполнить штробу в стене глубиной не менее 30 мм
• Закрепить рамку в нише с помощью алебастра, цемента или специального клея
• Подвести кабели сечением до 2.5 мм2 к каждому посту
• Установить модули (выключатели/розетки) в посты и зафиксировать их винтами

Не используйте рамку с модулями, имеющими увеличенную толщину - возможна деформация корпуса или невозможность закрытия крышки.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренних электромонтажных работ в условиях сухих помещений. Степень защиты IP20 исключает использование в ванных комнатах, кухнях с повышенной влажностью, подвалов и на улице. Наличие АБС-пластика обеспечивает самозатухание при перегреве, что снижает риск возгорания.

Преимущества

• Экономия места - заменяет шесть отдельных рамок, уменьшает количество точек сверления
• Ровная, единая поверхность - минимизирует визуальные перебои в интерьере
• Простота сборки - все посты одинакового размера, легко выравниваются по уровню
• Устойчивость к механическим воздействиям - АБС-пластик не трескается при обычном использовании

Ограничения применения

• Нельзя использовать в помещениях с температурой ниже +1 C - материал становится хрупким
• Не подходит для влажных зон (ванная, баня, бассейн) - IP20 не обеспечивает защиту от влаги
• Не допускается подключение кабелей сечением более 2.5 мм2 - есть риск перегрева и повреждения контактных групп
• Не предназначен для установки в металлические или деревянные коробки - только в штукатурные ниши

Примеры использования

• Шесть выключателей света в длинном коридоре
• Три розетки и три выключателя в комнате с несколькими источниками освещения
• Комбинированная панель: два термостата, две кнопки и два индикатора в системе тёплого пола
• Управление освещением в офисной зоне с несколькими секциями

Практические советы

• Перед монтажом проверьте, чтобы углубление в стене было точно по размеру рамки - иначе она будет болтаться
• При подключении кабелей соблюдайте цветовую маркировку: L - фаза, N - ноль, PE - земля
• Не затягивайте винты слишком сильно - пластик может треснуть
• Если нужна защита от влаги - выбирайте другую модель с IP44 и герметичными крышками
• Рамка шестиместная горизонтальная слоновая кость (б-с1043) лучше всего сочетается с модулями той же серии Севиль - они имеют одинаковый дизайн и цветовой оттенок
