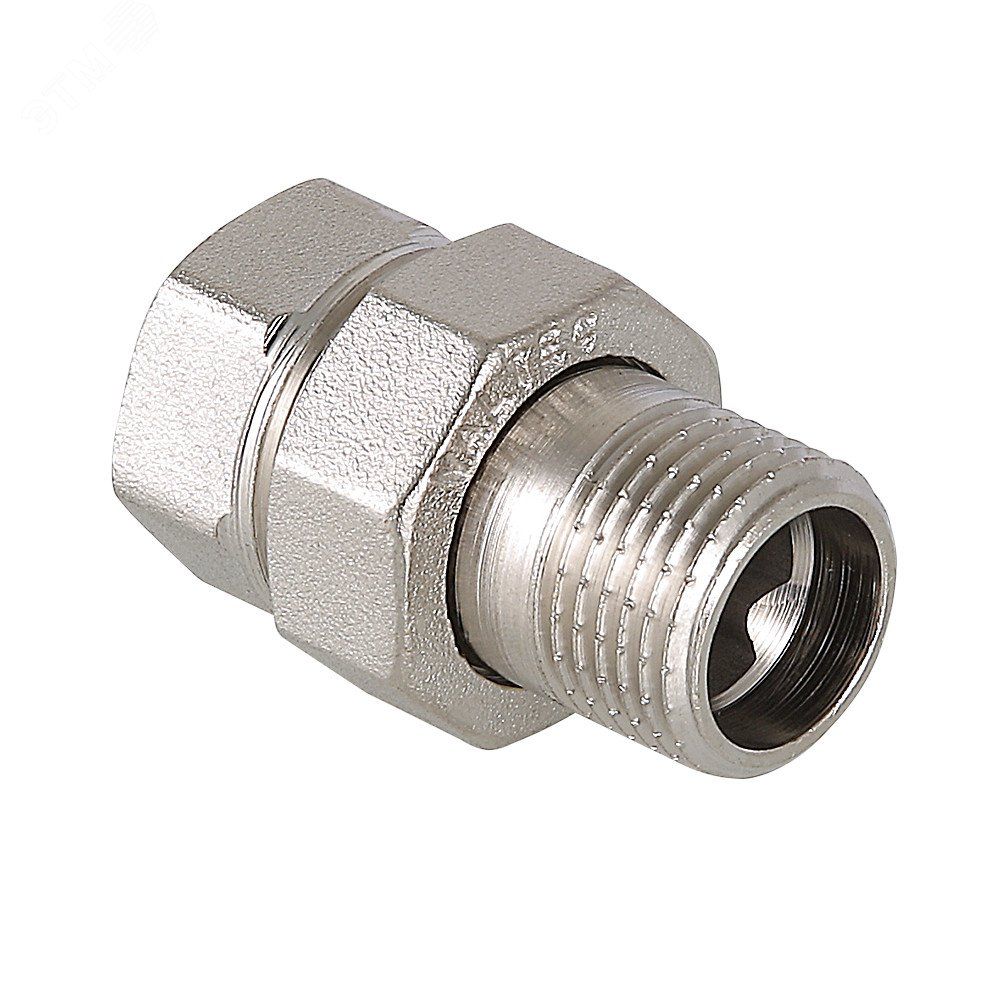

Сгон разъемный ВН 3/4' прямой (американка), никелированный - VTr.341.N.0005 VALTEC S34110005

Сгон разъемный прямой 3/4 дюйма никелированный VALTEC vtr.341.n.0005 - это надежное соединение типа «американка» для систем водоснабжения и отопления, где требуется быстрый демонтаж без перекрывания контура. Латунь с никелевым покрытием обеспечивает устойчивость к коррозии, а EPDM-уплотнение гарантирует герметичность при высоких температурах.

Назначение и область применения

Сгон разъемный прямой 3/4 дюйма никелированный предназначен для соединения трубопроводов в системах горячего и холодного водоснабжения, отопления, кондиционирования и других технологических сетях. Подходит там, где нужен регулярный доступ к оборудованию - например, для замены фильтров, насосов, счетчиков или радиаторов. Благодаря разъемному типу соединения, не требует откручивания всей трубы - достаточно ослабить накидную гайку.

Технические характеристики

• Резьба: внутренняя (ВН), цилиндрическая, 3/4 дюйма по ГОСТ 6357 (ISO 228, EN 10226)
• Совместимость: внутренняя резьба работает с наружной конической резьбой по ГОСТ 6211 (ISO R7)
• Материал: латунь с никелированным покрытием
• Уплотнение: кольцо из EPDM (этиленпропиленовый каучук)
• Рабочее давление: до 40 бар
• Максимальная рабочая температура: +120 C
• Момент затяжки накидной гайки: не более 30 Нм

Совместимость и монтаж

Сгон разъемный прямой 3/4 дюйма никелированный VALTEC vtr.341.n.0005 имеет одну сторону с внутренней резьбой, другую - с наружной. Для сборки используется накидная гайка, которая зажимает EPDM-уплотнитель между двумя деталями. Монтаж выполняется ключом на 27–30 мм. Ключ должен применяться аккуратно - превышение усилия выше 30 Нм повредит резьбу или уплотнение. Соединение не требует льняной нити или пасты: уплотнение обеспечивается исключительно кольцом EPDM. Перед установкой проверьте, чтобы резьбовые поверхности были чистыми и без заусенцев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 6357 (цилиндрическая резьба) и ГОСТ 6211 (коническая резьба), что позволяет использовать его в системах, работающих под давлением. EPDM-уплотнение безопасно для контакта с питьевой водой и соответствует нормам для систем водоснабжения. Применение в системах с агрессивными средами (например, хлорированные воды, щелочи) не рекомендовано - материал уплотнения не рассчитан на такие условия.

Преимущества

• Разъемное соединение - позволяет менять оборудование без слива системы
• Никелированная латунь - устойчива к коррозии, легко моется, долговечна
• EPDM-уплотнение - сохраняет эластичность при температуре до +120 C, не высыхает
• Стандартная резьба - совместима с большинством европейских и российских комплектующих
• Не требует герметиков - снижает риск ошибок при монтаже

Ограничения применения

• Не применяется в системах с агрессивными химическими средами (кислоты, растворители, концентрированные щелочи)
• EPDM-уплотнение теряет прочность при температурах ниже –40 C - не подходит для наружных зимних систем без теплоизоляции
• Запрещено использование в паровых системах с давлением свыше 40 бар
• Не предназначена для постоянного погружения в воду - IP-класс не указан, герметизация не рассчитана на длительное воздействие жидкости вне соединения

Примеры использования

• Подключение насосов в системах отопления
• Замена фильтров грубой очистки в водопроводе
• Монтаж тепловых пунктов и распределительных коллекторов
• Соединение медных и полиэтиленовых труб через переходники с резьбой
• Обслуживание систем кондиционирования с водяным контуром

Практические советы

• Перед первым запуском системы проверьте соединение на утечку - даже при правильном моменте затяжки возможна микроскопическая деформация уплотнения
• При повторной сборке всегда заменяйте EPDM-кольцо - старое уплотнение теряет эластичность после нескольких циклов
• Убедитесь, что посадочные диаметры труб совпадают с резьбой - 3/4" соответствует внешнему диаметру трубы около 26,9 мм
• Не используйте сгон в качестве опоры - он не рассчитан на механические нагрузки, кроме осевых усилий при затяжке
• При работе в жестких условиях (вибрация, удары) дополнительно закрепите участок трубопровода, чтобы избежать перегрузки резьбы
