Сгон разъемный ВН 3/4' угловой (американка), никелированный - VTr.098.N.0005 VALTEC S09810005

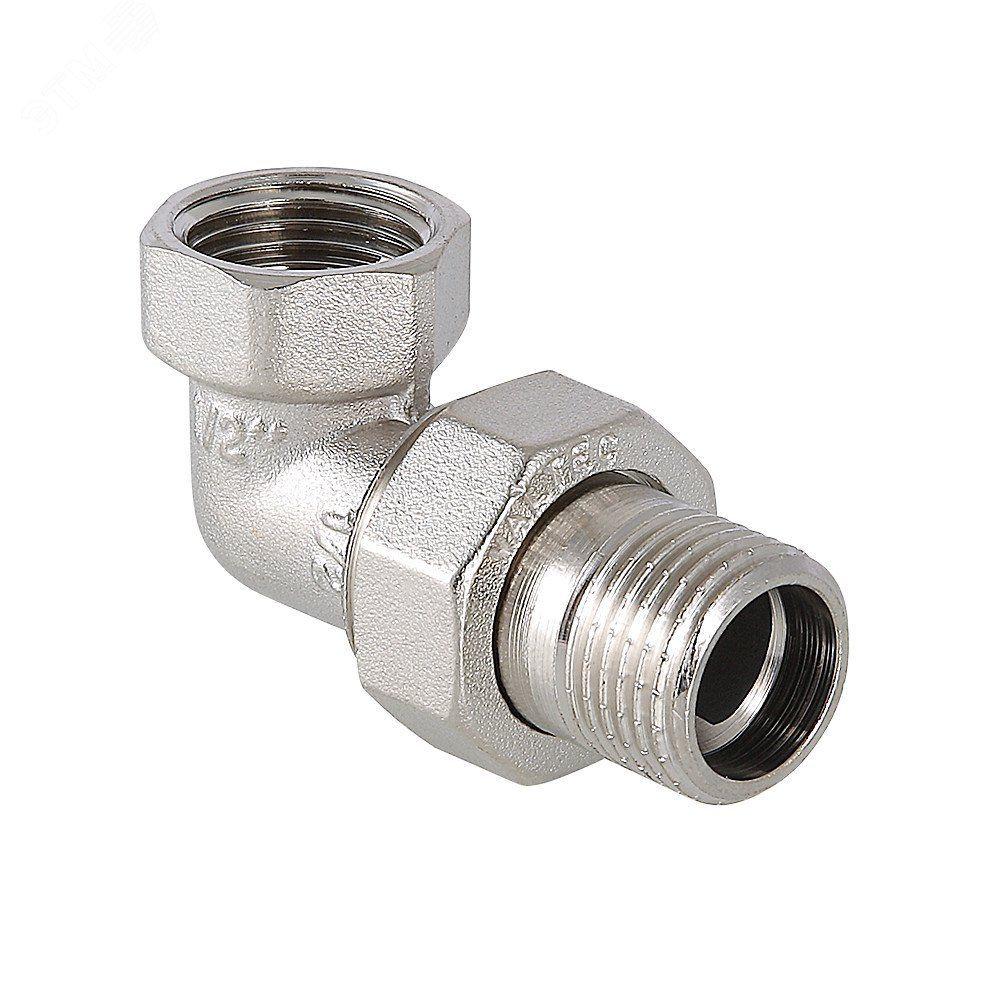

Сгон разъемный угловой 3/4 дюйма никелированный VALTEC s09810005 - надежное соединение для трубопроводов, где требуется частый демонтаж или изменение направления потока. Подходит для систем горячего и холодного водоснабжения, отопления и других технологических контуров.

Назначение и область применения

Сгон разъемный угловой 3/4 дюйма никелированный используется там, где нужна быстрая сборка и разборка трубопровода под углом 90°. Применяется в системах водоснабжения, отопления, кондиционирования и промышленных трубопроводах. Подходит для соединения труб из стали, меди, латуни, металлопластика и пластика. Особенно удобен при обслуживании оборудования - например, замене радиаторов, насосов или счетчиков воды.

Технические характеристики

• Резьба: внутренняя/наружная, 3/4 дюйма (G 3/4")
• Тип соединения: разъемное угловое («английская» или «американка»)
• Материал: латунь CW617N с никелированным покрытием
• Уплотнение: эластомерное кольцо EPDM
• Рабочее давление: до 40 бар
• Максимальная рабочая температура: +120 C
• Максимальный момент затяжки накидной гайки: 30 Нм

Совместимость и монтаж

Сгон разъемный угловой 3/4 дюйма никелированный совместим с любыми трубами, имеющими соответствующую внешнюю резьбу G 3/4". Для монтажа:

• Заведите накидную гайку на трубу перед установкой фитинга.
• Наденьте уплотнительное кольцо EPDM на резьбовую часть сгона - оно уже установлено внутри корпуса, но проверьте целостность перед сборкой.
• Заверните фитинг в резьбу трубы рукой, затем затяните накидную гайку ключом - не более 30 Нм.
• Не используйте лён или Унигермет - резьба имеет насечки специально для работы с EPDM-уплотнением. Применение дополнительных герметиков снижает надежность соединения.

Безопасность и стандарты

Фитинг изготовлен из сантехнической латуни CW617N, соответствует требованиям EN 12165 для материалов, контактирующих с питьевой водой. Никелирование обеспечивает антикоррозийную защиту и легкую очистку поверхности. Эксплуатация допускается в соответствии с нормами СП 40-102-2000 и ГОСТ 30732.

Преимущества

• Разъемная конструкция позволяет менять оборудование без перерезания труб.
• Никелированная поверхность устойчива к механическому воздействию и коррозии, легко моется.
• EPDM-уплотнение сохраняет герметичность при температуре до +120 C и не выделяет вредных веществ.
• Насечки на резьбе обеспечивают точную центровку и предотвращают проворачивание при затяжке.

Ограничения применения

• Не предназначен для использования в системах с агрессивными средами - кислотами, щелочами, маслами, растворителями.
• Не рекомендован для постоянного давления выше 40 бар - риск деформации уплотнения.
• Избегайте превышения момента затяжки 30 Нм - это повредит резьбу или треснет уплотнительное кольцо.
• Не применяйте в системах с паром свыше 120 C - материал уплотнения теряет эластичность.

Примеры использования

• Подключение теплых полов к коллектору через угол.
• Смена циркуляционного насоса в системе отопления без слива всей системы.
• Соединение медной трубы с металлическим шаровым краном.
• Монтаж фильтров грубой очистки в водопроводе с ограниченным доступом.

Практические советы

• Перед первым запуском системы проверьте соединение на утечку - даже при правильной затяжке возможна минимальная просадка уплотнения.
• При многократном демонтаже контролируйте состояние EPDM-кольца - при появлении трещин или сплющивания замените его.
• При использовании с пластиковыми трубами убедитесь, что переходник с резьбой G 3/4" совпадает по типу (например, PPR с металлической вставкой).
• Не закручивайте сгон разъемный угловой 3/4 дюйма никелированный VALTEC s09810005 в сильно загрязненные резьбы - очистите их перед монтажом.
