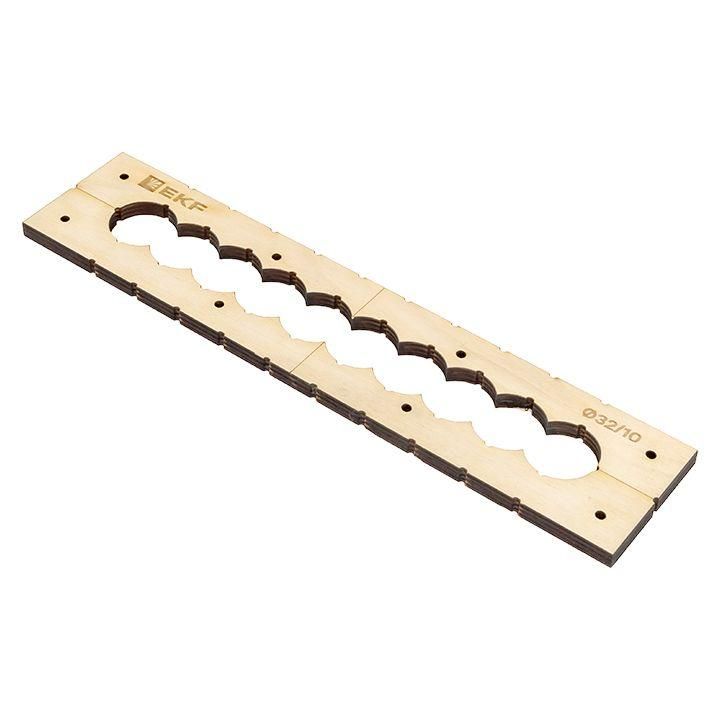

Шаблон для групповых отверстий c 10 отв. диам. 32 мм EKF Expert - sh-d32-10

Шаблон для групповых отверстий с 10 отверстиями диаметром 32 мм от EKF серии Expert позволяет точно и быстро разметить десять одинаковых отверстий одновременно - идеально для установки кабельных проходок, труб или других элементов в бетоне, кирпиче и других твёрдых материалах.

Назначение и область применения

Этот шаблон предназначен для точной разметки группы из десяти отверстий диаметром 32 мм на одной плоскости. Он используется при работе с алмазными коронками - чтобы исключить ручную разметку, минимизировать погрешности и ускорить работу. Подходит для монтажа кабельных каналов, трубопроводов, светильников, датчиков и других устройств, требующих равномерного расположения нескольких проходов.

Технические характеристики

• Количество отверстий: 10
• Диаметр каждого отверстия: 32 мм
• Материал: прочная пластиковая основа с металлическими направляющими вставками
• Фиксация: саморезами или адгезивом к поверхности
• Размеры шаблона: определяются расстоянием между отверстиями - шаг составляет 85 мм по центрам (по данным производителя)

Совместимость и монтаж

Шаблон совместим со всеми алмазными коронками диаметром 32 мм. Для установки его закрепляют на поверхности с помощью саморезов через предварительно просверленные отверстия в корпусе шаблона или с применением двустороннего скотча/клея. После фиксации коронка проходит через направляющую - обеспечивается точное положение каждого отверстия. Перед использованием проверьте соответствие диаметра коронки 32 мм - меньшие или большие инструменты не будут работать правильно.

Преимущества

• Устраняет необходимость вручную чертить центры - экономит до 70% времени на подготовку
• Исключает смещение отверстий даже при работе на неровных поверхностях
• Не требуется использование центровочных свёрл - снижает риск повреждения инструмента
• Повторное использование - выдерживает множество операций при правильном обращении
• Легко хранится и переносится благодаря компактному формату

Ограничения применения

• Подходит только для твёрдых материалов: бетон, кирпич, камень - не применяйте на дереве, гипсокартоне или металле
• Не рекомендован для работы с высокой частотой ударов - используйте только с алмазными коронками на вращательный режим
• Запрещено использовать при температуре ниже –10 C - материал становится хрупким
• Не допускается механическая нагрузка на край шаблона - возможна деформация

Примеры использования

• Монтаж многожильных кабельных проходок в стене серверной комнаты
• Установка датчиков движения или освещения в ряд на потолке
• Прокладка труб систем вентиляции или водоснабжения в бетонной плите
• Обустройство групповой точки подключения оборудования в офисах или производственных помещениях

Практические советы

• Перед монтажом зачистите поверхность от пыли и грязи - это повысит надёжность фиксации
• Используйте уровень при установке шаблона - особенно важно при горизонтальной разметке
• После сверления всех отверстий осторожно снимайте шаблон - не дергайте, чтобы не сломать направляющие
• Храните шаблон в сухом месте, избегайте нагрева и давления - продлевает срок службы
• Проверяйте диаметр коронки перед каждым использованием - даже небольшое отличие в 1–2 мм нарушает точность
