Шаблон для подрозетников c 5 отв. диам. 72 мм EKF Expert | sh-d72-5

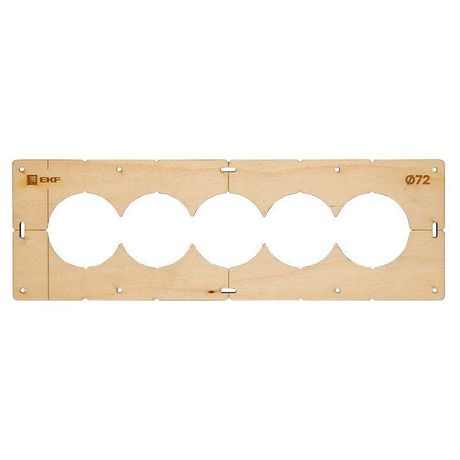

Шаблон для подрозетников с 5 отверстиями диаметром 72 мм от EKF серии PROxima - это точный инструмент для быстрой и надёжной разметки пяти одинаковых отверстий под подрозетники на поверхности из бетона, кирпича или других твёрдых материалов. Он ускоряет работу монтажника и исключает ошибки при расположении отверстий.

Назначение и область применения

Шаблон для подрозетников с 5 отверстиями диаметром 72 мм используется для точной разметки мест под установку пяти подрозетников одновременно. Применяется при монтаже распределительных коробок, групповых выключателей, розеток и другого электрооборудования, требующего компактного и равномерного расположения. Подходит для работы с центральными распределительными коробками, где важно соблюсти геометрию и шаг между отверстиями.

Технические характеристики

• Диаметр каждого отверстия: 72 мм - соответствует стандартному размеру подрозетников для многогрупповых коробок
• Количество отверстий: 5 - обеспечивает возможность разметки сразу пяти точек
• Материал: фанера - прочная, не деформируется при использовании, легко просверливается и фиксируется
• Тип изделия: шаблон - предназначен для временной фиксации на поверхности, а не для постоянной установки
• Способ монтажа: накладной - крепится к стене саморезами или клеем, не требует предварительного высверливания
• Форма: с отверстиями - готовые контуры для алмазной коронки или перфоратора
• Совместимость: для центральных распределительных коробок - оптимизирован под типовые модели с пятью входами

Совместимость и монтаж

Шаблон для подрозетников с 5 отверстиями диаметром 72 мм совместим со всеми популярными моделями подрозетников, имеющими внешний диаметр 72 мм. Для монтажа достаточно зафиксировать шаблон на поверхности с помощью двух-трёх саморезов или двустороннего скотча. После разметки через отверстия выполняется сверление алмазной коронкой или перфоратором с насадкой. Удаление шаблона происходит после завершения работ - он не остаётся в стене.

Преимущества

• Экономит до 70% времени на разметку - не требуется измерять каждый интервал вручную
• Исключает человеческий фактор - все отверстия располагаются точно на одном уровне и с одинаковым шагом
• Не нуждается в центровочных сверлах - отверстия уже заданы формой шаблона
• Устойчив к нагрузкам - фанерная основа не гнётся даже при давлении во время сверления
• Повторное использование - можно применять несколько раз при аналогичных задачах

Ограничения применения

• Подходит только для твёрдых поверхностей: бетон, кирпич, камень - не рекомендован для гипсокартона, дерева или пластика
• Не является заменой подрозетнику - служит лишь для разметки, не обеспечивает механическую фиксацию оборудования
• Работает только с инструментами, способными просверлить отверстие диаметром 72 мм - требуются алмазные коронки или крупные перфораторные насадки
• Не подходит для криволинейных или неровных поверхностей - требует ровной плоскости для точной фиксации

Примеры использования

• Монтаж группы из пяти розеток в одной зоне кухни
• Установка распределительной коробки с пятью выходами в офисном помещении
• Обустройство системы управления освещением с пятью выключателями в холле
• Работа на объектах с большим количеством одинаковых элементов - например, в многоэтажных жилых домах

Практические советы

• Перед использованием проверьте, что внутренний диаметр ваших подрозетников действительно составляет 72 мм - некоторые модели имеют допуск +-1–2 мм
• Закрепляйте шаблон плотно - малейший люфт приведёт к смещению отверстий
• При работе с бетоном используйте пылевытяжку - фанера не защищена от пыли, её можно протереть после работы
• Храните шаблон в сухом месте - повышенная влажность может вызвать набухание фанеры
• При необходимости можно сделать дополнительные метки маркером - шаблон позволяет легко дорабатывать разметку
