Шайба M10, 30mm (WS M10 G30 G) | 3403165 OBO Bettermann 964 G

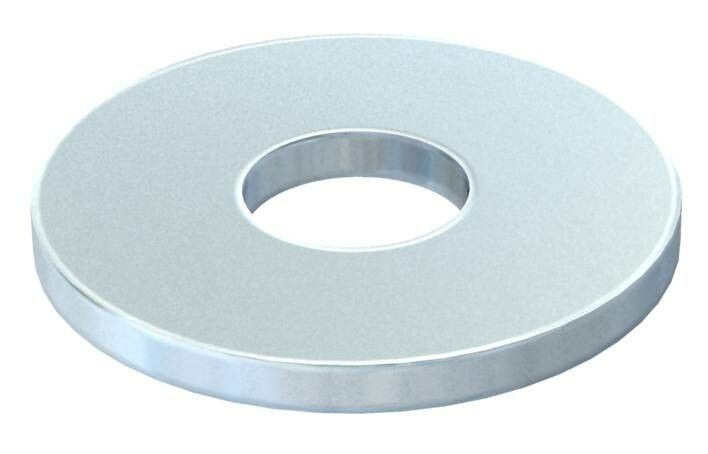

Шайба M10, диаметр 30 мм от OBO BETTERMANN - подкладная шайба из стали с гальваническим цинковым покрытием, предназначенная для равномерного распределения нагрузки при креплении болтами М10. Артикул 964 M10 G30 G и 3403165 подходят для стандартных монтажных задач, где важна надёжность и коррозионная устойчивость.

Назначение и область применения

Шайба M10, диаметр 30 мм используется для распределения усилия от головки болта или гайки на поверхность крепления, предотвращая деформацию мягких материалов - например, пластиковых профилей, тонких металлических листов или композитных панелей. Применяется в системах крепления на монтажных рейках, электрощитах, корпусах оборудования и других конструкциях, требующих точного и долговечного соединения.

Технические характеристики

• Метрический размер резьбы: М10 - совместима с болтами и гайками стандарта ISO 4014/4017
• Внутренний диаметр: 10,5 мм - обеспечивает свободную посадку на резьбу М10 без зазора
• Внешний диаметр: 30 мм - увеличенная площадь опоры по сравнению с обычными шайбами
• Толщина: 1,5 мм - достаточна для передачи нагрузки, не создаёт лишнего выступа
• Материал: сталь - высокая прочность на сжатие и изгиб
• Покрытие: гальваническое цинкование - защищает от коррозии в условиях повышенной влажности
• Тип: 964 M10 G30 G - внутренний код производителя, соответствует серийному ряду подкладных элементов OBO

Совместимость и монтаж

Шайба M10, диаметр 30 мм совместима с любыми болтами и гайками М10, включая классы прочности 8.8 и выше. Устанавливается между головкой болта и поверхностью крепления. Для фиксации на монтажной рейке MS 41 производитель рекомендует использовать шайбы с внешним диаметром 40 мм - данная модель (30 мм) не является оптимальной для этой системы. Подходит для крепления через отверстия в пластинах, уголках, кронштейнах и других деталях с доступом с одной стороны.

Безопасность и стандарты

Изделие соответствует требованиям DIN EN ISO 7089 для плоских подкладных шайб. Гальваническое цинковое покрытие соответствует нормам ASTM B633 и ISO 4042, обеспечивающим минимальную толщину слоя цинка для защиты от электрохимической коррозии. Не содержит свинца и другие запрещённые вещества согласно RoHS.

Преимущества

• Увеличенный наружный диаметр (30 мм) снижает давление на материал основания, особенно важно при работе с тонкими или хрупкими поверхностями
• Цинковое покрытие продлевает срок службы в помещениях с высокой влажностью - например, в подвалах, на улице под навесом, в производственных цехах
• Высокая точность геометрии - внутреннее отверстие точно соответствует резьбе М10, исключает перекосы при затяжке
• Стандартная толщина 1,5 мм позволяет использовать её в ограниченном пространстве без изменения сборочных чертежей

Ограничения применения

• Не предназначена для установки на монтажную рейку MS 41 - производитель указывает необходимый диаметр 40 мм; использование данной модели может привести к неравномерному распределению нагрузки
• Не подходит для динамических нагрузок с частыми вибрациями - требуется применение пружинных или зубчатых шайб
• Цинковое покрытие не гарантирует защиту в агрессивных средах (морская соль, кислоты, щелочи); для таких условий нужна нержавеющая сталь или специальное покрытие
• Не следует использовать вместо антивибрационных или изоляционных прокладок - материал не обладает демпфирующими свойствами

Примеры использования

• Фиксация кабельных каналов к стеновым панелям из алюминиевого сплава
• Крепление светильников к металлическому каркасу внутри распределительного щита
• Установка термостатов или датчиков на тонколистовые корпуса оборудования
• Сборка рам для автоматизированных систем управления с использованием болтов М10

Практические советы

• Перед установкой проверьте, что диаметр отверстия в монтируемой детали больше 10,5 мм - иначе шайба не пройдёт
• Затягивайте болты до момента плотного контакта шайбы с поверхностью - переусиливать нельзя, чтобы не повредить покрытие
• Если требуется большая площадь опоры - выбирайте шайбу с диаметром 40 мм (например, аналогичная модель с артикулом 964 M10 G40 G)
• Для длительной эксплуатации вне помещений рассмотрите замену на нержавеющую сталь - даже цинковое покрытие со временем окисляется под воздействием осадков
• Артикулы 964 M10 G30 G и 3403165 - это один и тот же продукт; используйте любой из них при заказе
