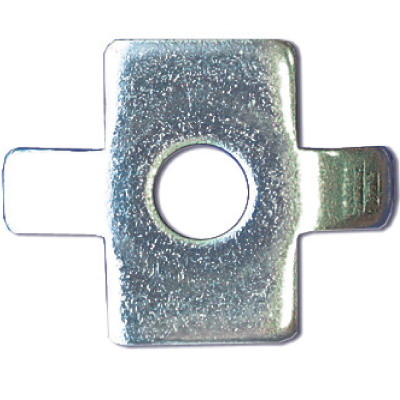

Шайба четырехлепестковая для соединения проволочного лотка (в соединении с винтом М6х20) гор. оцинк. (уп.50шт) DKC CM180600HDZ ДКС

Шайба четырехлепестковая для соединения проволочного лотка с винтом M6x20, горячее цинкование (HDZ), DKC - элемент крепежной системы, обеспечивающий надёжное и долговечное соединение проволочных лотков DKC с винтами M6x20. Благодаря специальному покрытию и уникальной форме, изделие выдерживает нагрузки на вибрацию и коррозию, что делает его подходящим для промышленных условий.

Назначение и область применения

Шайба четырехлепестковая для соединения проволочного лотка с винтом M6x20, горячее цинкование (HDZ), DKC предназначена для фиксации проволочных лотков друг к другу, к стеновым или потолочным кронштейнам, а также для сборки системных аксессуаров - например, поворотов, ответвлений или переходников. Она работает в паре с винтом M6x20 и является частью крепежного комплекта №1. Подходит для установки в помещениях с высокой влажностью, на открытых участках трасс, в цехах с химически активной средой.

Технические характеристики

• Материал: сталь
• Внутренний диаметр: 7 мм - обеспечивает свободную посадку винта M6
• Наружный диаметр: 22 мм - достаточная площадь опоры для равномерного распределения нагрузки
• Толщина: 4 мм - гарантирует жёсткость и сопротивление деформации
• Тип изделия: шайба четырёхлепестковая - лепестки продавливают металл лотка, предотвращая самопроизвольное ослабление
• Защитное покрытие: горячее цинкование (HDZ) - слой цинка толщиной до 50–70 мкм, защищающий от коррозии даже при механическом воздействии
• Цвет: светло-серый - характерный цвет после горячего цинкования
• Упаковка: 50 штук в одной упаковке

Совместимость и монтаж

Шайба совместима исключительно с винтами M6x20 и применяется только в сочетании с проволочными лотками серии F5 Combitech. Лепестки шайбы должны плотно войти в перфорацию лотка - они автоматически деформируются при затяжке винта, образуя прочное соединение без необходимости сверления или заклёпочки. Для правильной установки используйте гаечный ключ или отвертку с битом PZ2. Не допускается применение с другими типами крепежа - например, с болтами M8 или самонарезающими винтами.

Безопасность и стандарты

Изделие соответствует требованиям к corrosion resistance для промышленного оборудования. Горячее цинкование (HDZ) соответствует ГОСТ 9.306-2016. Шайба не содержит опасных веществ и безопасна при обращении и монтаже. Напряжение и ток через шайбу не проходят - она не является электроизоляционным элементом.

Преимущества

• Лепестковая форма исключает самоотвинчивание под действием вибраций - особенно важно на объектах с движущимся оборудованием
• Горячее цинкование сохраняет целостность покрытия даже при частичном повреждении поверхности - отличается от гальванизированного аналога
• Не требует дополнительных средств защиты - можно использовать сразу после вскрытия упаковки
• Высокая ремонтопригодность - замена возможна без демонтажа всей секции лотка

Ограничения применения

• Не для крепления к металлическим поверхностям толще 5 мм - лепестки не смогут достаточно прогнуться
• Запрещено использование в контакте с кислотами, щелочами или солями в жидкой форме - хотя цинк устойчив, длительный контакт снижает срок службы
• Не предназначен для работы при температуре выше +80 C - риск изменения структуры стали и потери эластичности лепестков
• Не заменяет изолирующую шайбу - если требуется электрическая изоляция, необходимо использовать дополнительные элементы

Примеры использования

• Фиксация вертикальных участков проволочного лотка к стене в цехе по производству пластиков
• Сборка многоуровневой трассы для кабельных сетей на АЭС или ХПК
• Подключение направляющих кронштейнов к основному лотку в пищевой промышленности
• Обустройство кабельных путей в холодильных камерах с повышенной влажностью

Практические советы

• Перед монтажом проверьте, чтобы отверстия в лотке были чистые - забитые отверстия препятствуют полноценной работе лепестков
• Не переусердствуйте с моментом затяжки - слишком сильное усилие может сломать лепестки; рекомендуемый момент - около 3–4 Нм
• При использовании в агрессивной среде периодически осматривайте места крепления - наличие белого налета на цинке нормально, черные пятна или ржавчина - сигнал к замене
• Храните шайбы в сухом месте - даже с HDZ-покрытием длительный контакт с влагой может вызвать местную коррозию на кромках
• Для массового монтажа удобнее заказывать комплекты №1 - там уже есть все необходимые элементы в нужном количестве
