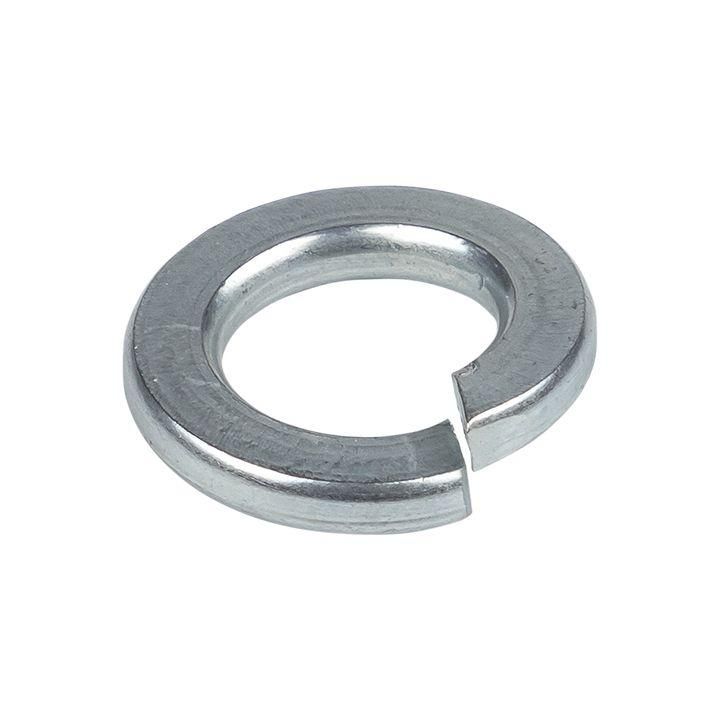

Шайба гровер M8 DIN 127 TDZ | shgr8-TDZ EKF

Шайба гровер M8 DIN 127 TDZ EKF - это фиксирующая шайба из стали C45 с цинковым покрытием, предназначенная для предотвращения самопроизвольного ослабления соединений в кабеленесущих системах. Продукт из серии EKF-Line соответствует стандарту DIN 127 и применяется совместно с болтами М8.

Назначение и область применения

Шайба гровер M8 DIN 127 TDZ EKF используется для надёжной фиксации крепёжных элементов в условиях вибраций и динамических нагрузок. Её основная задача - не допустить ослабления гайки или болта во время работы оборудования. Подходит для монтажа кабеленесущих систем: лотков, коробов, каналов, где важна устойчивость к механическим воздействиям. Часто применяется на производствах, в промышленных щитовых, на транспорте и в автоматизированных линиях.

Технические характеристики

• Тип изделия: Шайба гровер (пружинящая фиксирующая)
• Размер резьбы: М8 - подходит для болтов и винтов с резьбой М8
• Внутренний диаметр: 8,1 мм - точно соответствует наружному диаметру резьбы М8
• Внешний диаметр: 14,8 мм - обеспечивает достаточную площадь опоры
• Толщина: 2 мм - оптимальная жесткость для эффективного противодействия вибрациям
• Материал: Сталь C45 - высокопрочная углеродистая сталь с хорошими механическими свойствами
• Покрытие: Гальваническое цинкование - защищает от коррозии, увеличивает срок службы

Совместимость и монтаж

Шайба гровер M8 DIN 127 TDZ EKF устанавливается между гайкой и поверхностью крепления. Она работает за счёт собственной упругости: после затяжки её зубья врезаются в поверхность, препятствуя провороту. Совместима с болтами и гайками класса прочности 4.8–8.8. Убедитесь, что диаметр отверстия в монтируемой детали не меньше 8,1 мм - иначе шайбу невозможно будет установить. Не требует специальных инструментов: достаточно обычного ключа или отвёртки.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 127, который регламентирует форму, размеры и требования к пружинным шайбам. Цинковое покрытие соответствует нормам антикоррозийной защиты для внутренних и умеренно влажных сред. Не содержит свинца и других запрещённых веществ, соответствует RoHS.

Преимущества

• Эффективно предотвращает самоотвинчивание даже при постоянных вибрациях
• Высокая прочность материала C45 гарантирует долгую службу без деформаций
• Цинковое покрытие защищает от ржавчины, продлевает срок эксплуатации
• Универсальный размер М8 подходит для большинства стандартных креплений в кабеленесущих системах
• Легко монтируется и не требует дополнительных компонентов

Ограничения применения

• Не предназначена для использования в агрессивных химических средах - цинковое покрытие может разрушаться при контакте с кислотами или солями
• Не рекомендуется применять в условиях частого температурного перепада выше +150 C - материал теряет упругость
• Не заменяет шайбу-барьер или контргайку в критически ответственных соединениях - лучше использовать в паре с другими средствами фиксации при повышенных требованиях
• Подходит только для резьбы М8; другие размеры требуют другой модели

Примеры использования

• Фиксация лотков для кабеля на металлических рамах производственного оборудования
• Крепление коробов в распределительных щитах с вибрирующими устройствами
• Закрепление кабельных каналов на стенках станков и конвейеров
• Монтаж трасс в помещениях с высокой степенью механической активности - например, на заводах, в автосервисах

Практические советы

• Перед установкой проверьте, чтобы резьба болта была чистой и без повреждений - грязь снижает эффект фиксации
• Не используйте шайбу более одного раза - после демонтажа она теряет часть упругости и может не обеспечить нужный уровень фиксации
• При сборке кабеленесущих систем сочетайте эту шайбу с плоскими шайбами под головкой болта - так равномернее распределяется нагрузка
• Для внешней установки в сыром воздухе дополнительно смазывайте резьбу антикоррозийной смазкой - это продлит жизнь всей конструкции
• Артикул shgr8-tdz легко найти в каталоге EKF - он соответствует серии EKF-Line и совместим с другими элементами этой линейки
