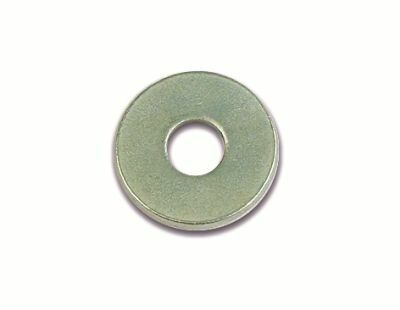

Шайба кузовная M5 Combitech DIN 9021 M10, нержавеющая сталь DKC (ДКС) CM121000INOX

Шайба кузовная М10 из нержавеющей стали, артикул cm121000inox от бренда DKC, входит в серию M5 Combitech и предназначена для равномерного распределения нагрузки при креплении болтами и винтами на поверхностях, чувствительных к деформации.

Назначение и область применения

Шайба кузовная М10 применяется для увеличения площади опорной поверхности под головкой болта, винта или самореза. Это снижает риск повреждения материала детали, особенно при работе с мягкими или тонкими поверхностями - например, пластиком, алюминием или листовым металлом. Шайба также препятствует самоотвинчиванию и обеспечивает более стабильное соединение. Подходит для сборки корпусов, рам, панелей, оборудования в условиях повышенной влажности или агрессивной среды.

Технические характеристики

• Метрическая резьба: М10 - совместима с болтами и винтами с резьбой диаметром 10 мм
• Внутренний диаметр: 11 мм - позволяет свободно проходить через шток болта М10
• Наружный диаметр: 30 мм - обеспечивает большую опорную площадь
• Толщина: 2,5 мм - достаточна для жесткости без излишнего объема
• Материал: нержавеющая сталь - устойчива к коррозии, окислению и химическому воздействию
• Цвет: светло-серый - естественный цвет нержавейки, без красящего покрытия
• Стандарт: DIN 9021 - соответствует немецкому стандарту на кузовные шайбы с большой опорной поверхностью

Совместимость и монтаж

Шайба кузовная М10 совместима с любыми болтами, винтами и саморезами с резьбой М10. Устанавливается под головку крепежа перед затяжкой. Для правильного монтажа важно, чтобы внутреннее отверстие шайбы (11 мм) было больше диаметра стержня болта - это исключает трение и заедание. Не требует специального инструмента: фиксируется обычным гаечным ключом или отверткой. Работает в паре с гайками, гроверами или пружинными шайбами при необходимости.

Безопасность и стандарты

Изделие выполнено в соответствии с DIN 9021 - стандартом, регламентирующим форму, размеры и механические требования к кузовным шайбам. Нержавеющая сталь не выделяет токсичных веществ, безопасна для контакта с пищевыми продуктами, медицинским оборудованием и в помещениях с повышенными санитарными нормами.

Преимущества

• Высокая коррозионная стойкость - не ржавеет даже во влажной среде
• Увеличенная опорная площадь - защищает поверхность от вмятин и разрушения
• Не требует обслуживания - не нуждается в смазке или замене при нормальной эксплуатации
• Подходит для внешних и внутренних работ - стабильно работает при перепадах температур
• Часть серии M5 Combitech - легко комбинируется с другими элементами крепежа того же бренда

Ограничения применения

• Не предназначен для использования с резьбой меньше М10 - внутреннее отверстие 11 мм не позволит установить болты М8 и ниже
• Не является пружинной или зубчатой шайбой - не предотвращает самоотвинчивание в условиях вибраций без дополнительных средств (например, контргайки)
• Не рекомендуется применять в системах с постоянным ударным нагружением - лучше использовать шайбы с антивибрационными свойствами
• Не следует использовать в качестве изолятора - материал проводит электричество

Примеры использования

• Крепление панелей в автобусах, железнодорожных вагонах и спецтехнике
• Фиксация корпусов оборудования на заводах с частой мойкой (пищевая промышленность)
• Сборка мебельных конструкций из ЛДСП с металлическими креплениями
• Установка освещения, вентиляции и трубопроводов в помещениях с высокой влажностью (сауны, бассейны)
• Монтаж рекламных щитов и конструкций на открытых площадках

Практические советы

• Перед установкой проверьте, что диаметр отверстия в детали больше 30 мм - иначе шайба не поместится
• При использовании в агрессивной среде (морская соль, кислоты) дополнительно контролируйте состояние резьбы болта - шайба защищает только поверхность, а не крепеж
• Для максимальной долговечности сочетайте эту шайбу с болтами из той же нержавеющей стали - избежите гальванической коррозии
• Артикул cm121000inox можно заказывать комплектом с аналогичными элементами серии M5 Combitech - так проще собирать стандартизированные узлы
• Не путайте с плоскими шайбами DIN 125 - эта шайба имеет больший наружный диаметр и предназначена именно для “кузовного” монтажа
