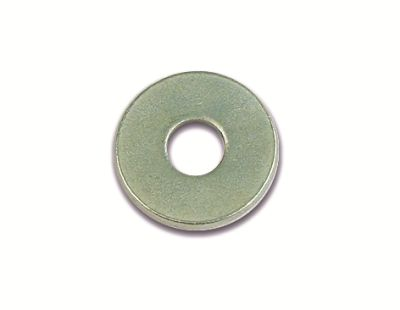

Шайба кузовная DIN9021 M14, 14x44x3 мм DKC (ДКС) CM121400

Шайба кузовная белая М14 DIN9021 от DKC (ДКС) - металлический крепежный элемент из стали с цинковым покрытием, предназначен для равномерного распределения нагрузки при сборке кабеленесущих систем. Артикул cm121400 входит в серию M5 Combitech и обеспечивает надежное соединение в условиях повышенной влажности и перепадов температур.

Назначение и область применения

Шайба кузовная белая М14 DIN9021 применяется в кабеленесущих системах для увеличения площади опорной поверхности под головкой болта или гайки. Она защищает материал основания от деформации, снижает риск проскальзывания и предотвращает случайное ослабление крепления. Подходит для фиксации профилей, кронштейнов, направляющих и других элементов, где требуется жесткая и долговечная сборка.

Технические характеристики

• Резьба: M14 - совместима с болтами и гайками с внутренней резьбой М14
• Внутренний диаметр: 15,5 мм - точно соответствует наружному диаметру резьбы М14
• Наружный диаметр: 44 мм - большая площадь опоры для равномерного распределения усилия
• Толщина: 3 мм - достаточна для усиления соединения без излишнего выступа
• Материал: сталь - обеспечивает высокую механическую прочность
• Покрытие: цинк - антикоррозийная защита, устойчивая к воздействию влаги и химических сред
• Цвет: светло-серый - визуально отличается от черных аналогов, удобен для контроля установки
• Климатическое исполнение: УХЛ(1,5) - работает при температурах от −50 C до +40 C, допускает эксплуатацию в помещениях с повышенной влажностью и на открытых участках

Совместимость и монтаж

Шайба кузовная белая М14 DIN9021 совместима с любыми болтами, гайками и винтами стандарта M14. Для правильной установки необходимо соблюдать посадочный диаметр - отверстие в монтажном элементе должно быть не менее 15,5 мм. Шайбу следует располагать между головкой крепежа и поверхностью детали. Не требует специального инструмента - монтируется обычными ключами или отвертками. Рекомендуется использовать с гроверами или контргайками при вибрационных нагрузках.

Безопасность и стандарты

Изделие соответствует требованиям DIN 9021 - немецкому стандарту на кузовные шайбы. Цинковое покрытие соответствует нормам по антикоррозийной стойкости. Применение в соответствии с указанными параметрами исключает риск внезапного отказа крепления.

Преимущества

• Высокая несущая способность благодаря большому наружному диаметру (44 мм)
• Защита поверхностей от вмятин и трещин при затяжке
• Увеличенный срок службы за счет цинкового покрытия
• Стандартное исполнение - легко заменить на рынке
• Входит в единую систему M5 Combitech - совместима с другими элементами этой серии

Ограничения применения

• Не рекомендуется применять в контакте с агрессивными химическими веществами (например, кислоты, щелочи) - цинк может разрушаться
• Не подходит для частых демонтажей при значительных крутящих моментах - возможна потеря формы и снижение эффективности
• Не является изолирующей шайбой - не препятствует протеканию тока, не подходит для электроизоляции
• Запрещено использование при температурах выше +80 C - возможно изменение структуры цинкового слоя

Примеры использования

• Фиксация кабельных лотков к стенам и потолкам через металлические кронштейны
• Сборка стоек и рам для проводки в серверных и распределительных шкафах
• Монтаж направляющих для кабельных каналов на производственных линиях
• Установка заземляющих шин и корпусов оборудования с использованием болтов M14

Практические советы

• Перед установкой проверьте соответствие диаметра отверстия в монтажной плите - он должен быть больше 15,5 мм, чтобы шайба свободно проходила
• При затяжке используйте момент, соответствующий классу прочности болта M14 - перегрузка может деформировать шайбу
• Для длительной эксплуатации в сыром воздухе периодически осматривайте покрытие - при появлении белого налета (белой ржавчины) рекомендуется смазка контактных поверхностей
• Артикул cm121400 можно комбинировать с другими элементами серии M5 Combitech - например, с гайками, болтами и пластиковыми вставками для улучшения герметичности
• Не путайте с шайбами меньшего диаметра - даже небольшая разница в размерах может привести к неправильной работе всей системы
