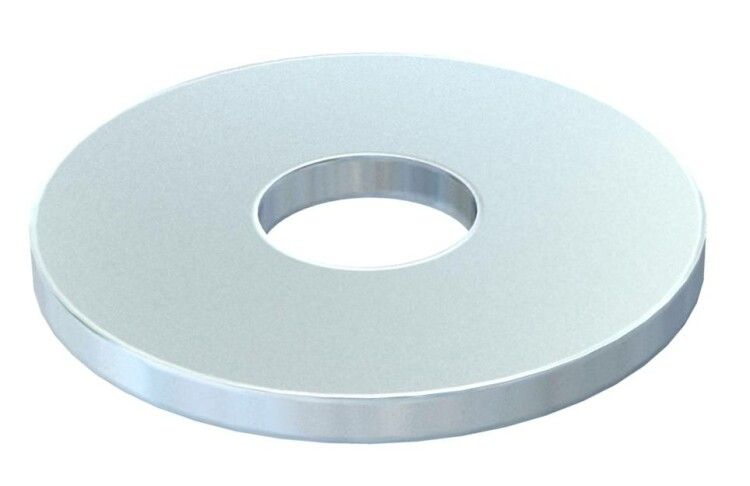

Шайба M10 (DIN440 11 F) | 6408729 OBO Bettermann

Шайба M10 (DIN440 11 F) от OBO BETTERMANN - это усиленная шайба с увеличенным наружным диаметром, предназначенная для равномерного распределения нагрузки при креплении болтов М10. Применяется там, где важна устойчивость к вибрациям и высокие требования к надежности соединений.

Назначение и область применения

Шайба M10 (DIN440 11 F) используется для предотвращения деформации поверхностей под головкой болта или гайки. Её большой наружный диаметр позволяет распределить усилие на большую площадь, что особенно важно при работе с мягкими материалами - деревом, пластиком, тонким металлом. Подходит для монтажа оборудования на стенках из гипсокартона, алюминиевых профилей, композитных панелей, а также в условиях повышенной вибрации - например, на станках, вентиляционных системах, пультах управления.

Технические характеристики

• Метрический размер: M10 - соответствует болтам и гайкам с резьбой диаметром 10 мм
• Внутренний диаметр: 11 мм - обеспечивает свободную посадку на болт М10
• Наружный диаметр: 34 мм - значительно больше стандартных шайб, повышает площадь опоры
• Толщина: 3 мм - достаточна для жесткости, не снижает прочность соединения
• Материал: сталь - высокая механическая прочность, выдерживает значительные нагрузки
• Защитное покрытие: горячее цинкование - защищает от коррозии, подходит для работы во влажной среде и на открытом воздухе
• Стандарт: DIN 440 11 F - европейский норматив, гарантирует точность геометрии и совместимость с другими элементами

Совместимость и монтаж

Шайба M10 (DIN440 11 F) совместима с любыми болтами, гайками и шпильками стандарта M10. Устанавливается между головкой болта/гайки и поверхностью крепления. Не требует специальных инструментов - фиксируется обычным гаечным ключом или отверткой. Горячее цинкование не влияет на процесс затяжки, но рекомендуется контролировать момент затяжки, чтобы не перегрузить основание материала.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 440 11 F, который регламентирует размеры, допуски и механические свойства шайб этого типа. Горячее цинкование соответствует требованиям ISO 1461, обеспечивая долговременную антикоррозийную защиту. Соответствие стандартам делает её подходящей для использования в промышленных и строительных объектах, где требуется документированная сертифицированная комплектация.

Преимущества

• Увеличенный наружный диаметр (34 мм) снижает риск продавливания мягких материалов
• Горячее цинкование обеспечивает долгий срок службы даже в агрессивных средах
• Высокая точность изготовления по DIN 440 11 F гарантирует взаимозаменяемость с аналогичными изделиями
• Стальная конструкция выдерживает высокие крутящие моменты без деформаций

Ограничения применения

Не предназначена для использования в качестве пружинной или демпфирующей шайбы - она не смягчает удары и не препятствует самопроизвольному отвинчиванию. Также не следует применять в контакте с хлорсодержащими средами (например, морская вода, бассейны) - цинковое покрытие может подвергнуться активной коррозии. Для критических соединений с динамическими нагрузками рекомендуется использовать дополнительно контргайки или фиксаторы резьбы.

Примеры использования

• Крепление панелей кабельных каналов к деревянным перекрытиям
• Фиксация корпусов автоматики на тонколистовой стали
• Монтаж светильников и датчиков на алюминиевые рамы
• Закрепление оборудования на стойках в серверных помещениях
• Сборка вибрирующих механизмов в пищевой и фармацевтической промышленности

Практические советы

• Перед установкой проверьте, что внутренний диаметр шайбы (11 мм) точно соответствует диаметру стержня болта - не используйте с более крупными болтами
• При использовании на вертикальных поверхностях с вибрацией комбинируйте шайбу M10 (DIN440 11 F) с пружинными или плоскими контргайками
• Горячее цинкование сохраняет свои свойства до −40C и +150C - не применяйте в условиях сверхвысоких температур (>200C)
• Артикул 6408729 и обозначение DIN440 11 F позволяют легко найти замену в каталогах OBO BETTERMANN - всегда указывайте эти данные при заказе запчастей
