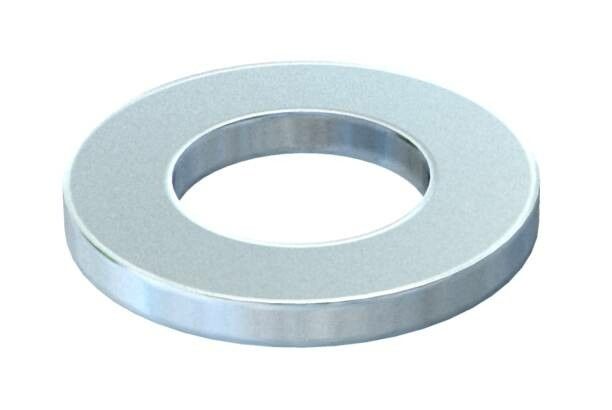

Шайба M12 (966 F) | 3402479 OBO Bettermann 966 F

Шайба M12 от OBO BETTERMANN (арт. 966 M12 F) - простой, но важный элемент крепления, обеспечивающий равномерное распределение нагрузки на поверхность при использовании болтов М12. Подходит для механических сборок, где требуется надёжность и устойчивость к коррозии.

Назначение и область применения

Шайба M12 используется для распределения усилия от гайки или головки болта на соединяемую поверхность, предотвращая деформацию материала и снижение прочности соединения. Применяется в металлоконструкциях, рамах, корпусах оборудования, креплении трубопроводов и других задачах, где задействованы болты М12. Особенно эффективна там, где есть риск вибраций или переменных нагрузок.

Технические характеристики

• Тип изделия: шайба
• Размер резьбы: М12 - совместима с болтами и гайками с внутренней резьбой М12
• Внутренний диаметр: 13,5 мм - обеспечивает свободную посадку на болт М12
• Наружный диаметр: 24 мм - достаточен для равномерного распределения нагрузки
• Толщина: 2,5 мм - оптимальна для жесткости и минимальной массы
• Материал: сталь - высокая прочность на сжатие и изгиб
• Защитное покрытие: горячее цинкование - защищает от коррозии в агрессивных средах

Совместимость и монтаж

Шайба M12 (арт. 966 M12 F) совместима со всеми стандартными болтами и гайками класса прочности 4.8–10.9 с резьбой М12. Устанавливается между гайкой/шляпкой болта и поверхностью крепления. Не требует специальных инструментов - монтируется вручную или с помощью обычного ключа. Горячее цинкование сохраняет целостность покрытия даже после затяжки.

Безопасность и стандарты

Изделие соответствует общепринятым требованиям к фиксирующим элементам в машиностроении. Горячее цинкование соответствует ГОСТ 1759.4-87 (класс защиты Zn 10). Нет сертификации по взрывозащите или пищевой безопасности - не применяется в таких зонах.

Преимущества

• Увеличивает срок службы соединений за счёт равномерного распределения давления
• Цинковое покрытие защищает от ржавчины в условиях повышенной влажности
• Высокая прочность стали позволяет выдерживать значительные осевые нагрузки
• Простота установки и доступность замены

Ограничения применения

• Не предназначена для использования в контакте с кислотами, щелочами или морской водой - цинк может разрушаться
• Не рекомендуется применять в системах с постоянным нагревом выше +150 C - возможна потеря адгезии покрытия
• Не подходит для электрических соединений - не проводящий контакт, не является частью заземления
• Не использовать вместо пружинных или зубчатых шайб при наличии сильных вибраций - не имеет антираскручивающего эффекта

Примеры использования

• Крепление стоек и рам на производственных линиях
• Фиксация кабельных каналов и коробов к металлическим поверхностям
• Сборка корпусов электрошкафов и распределительных устройств
• Закрепление трубопроводов в промышленных помещениях

Практические советы

• Перед установкой проверьте, чтобы диаметр отверстия в монтируемой детали был больше 13,5 мм - иначе шайба не пройдёт
• При использовании в открытых зонах (на улице, в цехах с влагой) комбинируйте эту шайбу с болтами того же типа покрытия - так исключается гальваническая коррозия
• Не перетягивайте гайку сверх нормы - толщина 2,5 мм позволяет выдерживать стандартные моменты затяжки для М12, но не рассчитана на экстремальные нагрузки
• Артикул 966 M12 F от OBO BETTERMANN легко найти в каталогах - он стандартизирован и часто используется в профессиональных проектах
