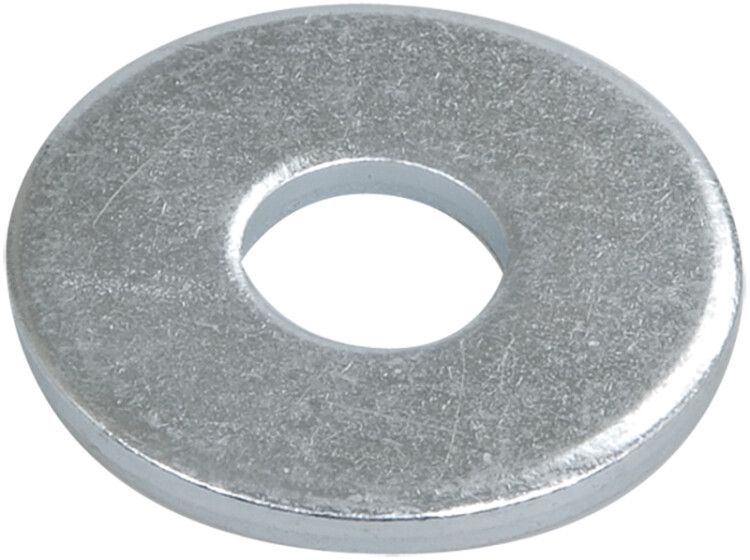

Шайба плоская M12, горячее цинкование, 12x24x2.5 мм IEK (ИЭК) CLP1M-SH-12

Шайба плоская M12 от IEK (артикул clp1m-sh-12) - элемент крепления, обеспечивающий равномерное распределение нагрузки при сборке металлических конструкций. Применяется в электромонтаже для фиксации лотков, кабельных каналов и других комплектующих на несущих поверхностях.

Назначение и область применения

Шайба плоская M12 используется для увеличения площади опоры под головкой болта или гайки, предотвращая деформацию поверхности и снижая риск ослабления соединения. Подходит для монтажа кабельных лотков, коробов, стоек и другого оборудования в электроустановках. Часто применяется в промышленной автоматизации, на объектах ЖКХ, энергетики и транспорте.

Технические характеристики

• Метрический размер: M12 - соответствует болтам и гайкам с резьбой М12
• Внутренний диаметр: 13 мм - обеспечивает свободную посадку на болт М12
• Наружный диаметр: 24 мм - достаточна для равномерного распределения усилия
• Толщина: 2,5 мм - баланс между жесткостью и легкостью
• Материал: сталь оцинкованная - высокая прочность и устойчивость к механическим воздействиям
• Защитное покрытие: горячее цинкование - надежная антикоррозийная защита даже в агрессивной среде
• Диапазон рабочих температур: от -60 C до +60 C - работает в условиях сурового климата и нагрева
• Цвет: серебристый - характерный вид оцинкованной стали
• Наличие фаски: да - облегчает установку и исключает заедание при затяжке
• Форма граней: да - позволяет использовать гаечные ключи для точной регулировки
• Гарантийный срок: 36 месяцев - подтверждённая долговечность материала

Совместимость и монтаж

Шайба плоская M12 совместима с болтами, шпильками и гайками стандарта M12. Устанавливается между головкой крепежа и поверхностью либо между гайкой и деталью. Для правильной работы важно соблюдать посадочный диаметр - внутреннее отверстие 13 мм точно соответствует резьбе М12. Не используйте с метрическими крепежами меньшего или большего размера - это нарушит равномерность нагрузки.

Безопасность и стандарты

Произведена из стали по требованиям промышленных стандартов. Горячее цинкование соответствует ГОСТ 1759.4-84. Шайба не содержит свинца и других запрещенных веществ, безопасна для эксплуатации в закрытых и открытых помещениях.

Преимущества

• Высокая коррозионная стойкость благодаря горячему цинкованию - служит дольше обычных шайб
• Увеличенная площадь опоры снижает риск повреждения хрупких поверхностей (например, алюминиевых профилей)
• Фаска и четко выполненные грани позволяют легко затягивать крепление без проскальзывания ключа
• Работает в широком температурном диапазоне - подходит для холодных складов и теплых производственных зон

Ограничения применения

Не предназначена для использования в качестве пружинной или зубчатой шайбы - не обеспечивает самоторможение. Не рекомендуется применять в контакте с агрессивными химическими средами (концентрированные кислоты, щелочи) - даже оцинкованная сталь со временем разрушается. Также не следует использовать вместо шайб с повышенной несущей способностью (например, при ударных нагрузках или вибрациях выше нормы).

Примеры использования

• Крепление кабельных лотков к стенам или потолкам через болты М12
• Сборка рам и стоек для распределительных устройств
• Фиксация корпусов автоматических выключателей и контактных аппаратов
• Монтаж светильников и кронштейнов на металлические конструкции

Практические советы

• Перед монтажом проверьте соответствие диаметра болта - он должен входить в отверстие шайбы без зазора, но без усилия
• При использовании в сырых помещениях допускается дополнительная смазка резьбы, но не на поверхности шайбы - она уже защищена цинком
• Заменяйте шайбу при появлении трещин, значительной деформации или отслоения цинкового слоя
• Для удобства хранения и транспортировки шайбы clp1m-sh-12 часто упакованы в картонные коробки с маркировкой - сохраняйте этикетку для быстрого идентифицирования
