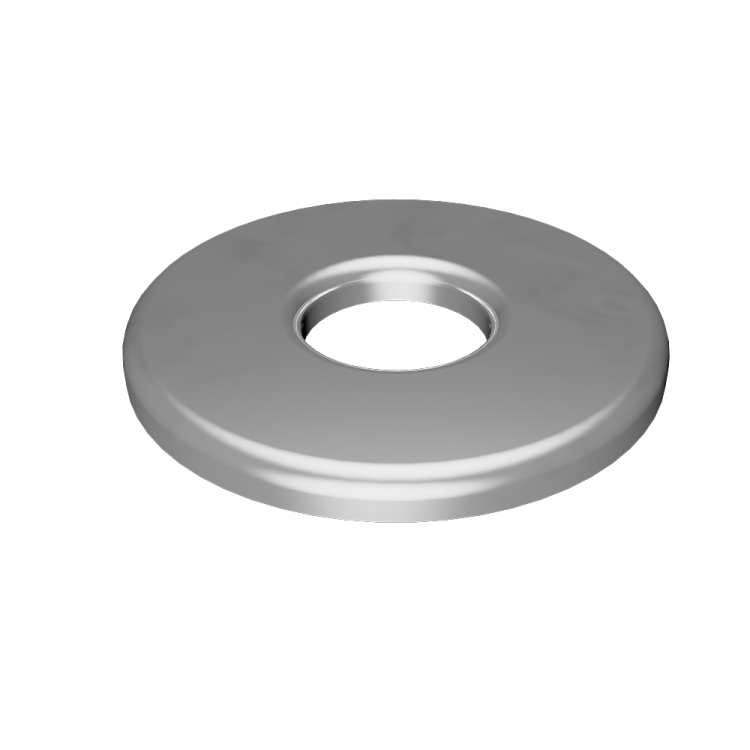

Шайба плоская усиленная DIN 9021 M10 СИСТЕМА КМ LO0803

Шайба плоская усиленная М10 DIN 9021 КМ-профиль - это прочный элемент крепления, предназначенный для равномерного распределения нагрузки при сборке металлических конструкций. Усиленная толщина и цинковое покрытие обеспечивают долговечность даже при высокой нагрузке. Шайба М10 КМ-профиль применяется в монтаже кабеленесущих систем и других металлоконструкциях, где важна надёжность соединения. Упаковка содержит 100 штук.

Назначение и область применения

Шайба плоская усиленная М10 DIN 9021 КМ-профиль используется для распределения нагрузки от головки болта или гайки на поверхность соединяемых деталей. Это предотвращает деформацию мягких материалов, снижает риск проворачивания крепежа и повышает жесткость соединения. Подходит для работы с болтами, шпильками и винтами диаметром M10. Часто применяется в монтаже кабеленесущих систем, рам, стоек и других металлоконструкций. Рекомендовано использование внутри помещений или в условиях сухого климата.

Технические характеристики

• Размер резьбы: M10 - совместима с болтами и гайками с метрической резьбой диаметром 10 мм.
• Наружный диаметр: 30 мм - обеспечивает большую площадь опоры по сравнению с обычными шайбами.
• Внутренний диаметр: 10,5 мм - точно соответствует внешнему диаметру резьбы M10, позволяет свободно надевать на болт.
• Толщина: 2,5 мм - усиленная форма, повышает износостойкость и способность выдерживать большие нагрузки.
• Материал: сталь - высокая механическая прочность, устойчивость к деформациям.
• Покрытие: цинк - защищает от коррозии, продлевает срок службы в помещениях и слабоагрессивной среде.
• Закаленная: да - материал прошёл термическую обработку, что повышает твёрдость и устойчивость к износу.
• Цвет: светло-серый - характерный цвет цинкового покрытия.
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - допустимо применение в закрытых помещениях с контролируемой влажностью, согласно ГОСТ 15150-69.

Совместимость и монтаж

Шайба М10 КМ-профиль совместима со всеми стандартными болтами, винтами и шпильками с резьбой M10. Для правильной установки: наденьте шайбу на болт перед гайкой, затем затяните до требуемого момента. Не используйте с резьбой другого диаметра - внутренний диаметр 10,5 мм не позволит правильно сесть на M8 или M12. Рекомендуется использовать пару с гайками класса точности 6H и болтами класса прочности 4.8 и выше.

Безопасность и стандарты

Изделие соответствует требованиям стандарта DIN 9021 и ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие соответствует нормам антикоррозийной защиты для внутренних условий. Не рекомендуется применение в условиях постоянного контакта с водой, химически активными жидкостями или агрессивными газами - покрытие не рассчитано на такие нагрузки.

Преимущества

• Увеличенная толщина (2,5 мм) и большой наружный диаметр (30 мм) снижают давление на поверхность крепления - особенно важно при работе с тонколистовым металлом или пластиком.
• Закалённая сталь обеспечивает длительную службу даже при частых демонтажах и высоких крутящих моментах.
• Цинковое покрытие препятствует появлению ржавчины в типичных офисных, производственных и складских условиях.
• Высокая точность геометрии гарантирует плотное прилегание к болту и гайке, исключая люфт и самопроизвольное ослабление крепления.

Ограничения применения

• Не предназначена для использования во влажных, открытых или агрессивных средах - например, на улице, в канализационных коллекторах или в помещениях с повышенной кислотностью.
• Не подходит для резьбы меньше M10 или больше - внутренний диаметр фиксирован и не допускает адаптации.
• Цинковое покрытие имеет ограниченную стойкость к механическому искрошению - при частом перемещении или трении о другие детали возможна потеря защиты.

Примеры использования

• Фиксация направляющих профилей в кабеленесущих системах (например, лотках или коробах).
• Сборка металлических стоек для оборудования в серверных комнатах.
• Крепление рам, щитов, панелей и корпусов в производственных цехах.
• Монтаж перегородок, решёток и кронштейнов в административных зданиях.

Практические советы

• Перед монтажом проверьте, чтобы резьба болта была чистой - грязь или ржавчина могут повредить шайбу или снизить эффективность крепления.
• При использовании нескольких шайб - располагайте их между гайкой и поверхностью, а не под головкой болта, чтобы лучше распределить нагрузку.
• Учитывайте посадочный диаметр 10,5 мм - не все болты M10 имеют одинаковый шаг резьбы; убедитесь, что резьба не слишком крупная или слишком мелкая.
• Для максимальной надёжности сочетайте эту шайбу с гайками и болтами того же бренда - КМ-профиль обеспечивает лучшую совместимость компонентов.
• Храните в сухом месте - хотя покрытие защищено, длительное воздействие влаги может вызвать белые пятна оксидов на цинке.
