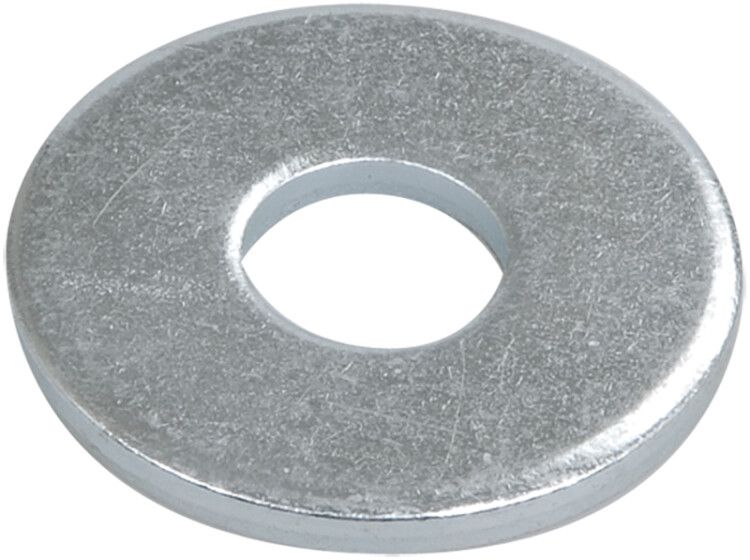

Шайба плоская усиленная М12 (внутр. диам. 13 мм, толщ. 3 мм) IEK CLP1M-SHU-12

Шайба плоская усиленная М12 от IEK (ИЭК), артикул clp1m-shu-12, предназначена для равномерного распределения нагрузки при креплении болтовых соединений в условиях повышенной механической нагрузки. Подходит для монтажа металлических лотков, кабельных систем и других конструкций на промышленных объектах.

Назначение и область применения

Шайба плоская усиленная М12 используется для увеличения площади опоры под головкой болта или гайки, что снижает риск деформации поверхности крепления. Применяется в сборке металлоконструкций, особенно там, где требуется высокая устойчивость к вибрациям и перегрузкам. Часто встречается в системах кабельного монтажа - например, при фиксации лотков, коробов и кронштейнов к стенам, потолкам или рамам.

Технические характеристики

• Метрический размер: M12 - соответствует болтам и гайкам с резьбой диаметром 12 мм
• Внутренний диаметр: 13 мм - обеспечивает свободную посадку на болт M12
• Наружный диаметр: 37 мм - увеличенная площадь для лучшего распределения нагрузки
• Толщина: 3 мм - усиленная конструкция против изгиба и деформации
• Материал: сталь оцинкованная - прочная основа с антикоррозийным покрытием
• Защитное покрытие: горячее цинкование - долговечная защита от ржавчины даже в агрессивной среде
• Диапазон рабочих температур: от -60 до +60 C - работает в холодных помещениях и жарких цехах
• Цвет: серебристый - характерный цвет оцинкованной стали
• Гарантийный срок: 36 месяцев

Совместимость и монтаж

Шайба совместима с болтами, шпильками и гайками стандарта M12. Установка происходит стандартно: надевается на болт перед гайкой или под головку болта. Наличие фаски на внутреннем и внешнем краях облегчает одевание и предотвращает заедание при затяжке. Для монтажа используйте ключ подходящего размера - не допускайте перекоса при затяжке, чтобы не повредить резьбу.

Безопасность и стандарты

Произведена в соответствии с требованиями к метизам для промышленного использования. Горячее цинкование соответствует ГОСТ 1759.4–84. Шайба не содержит токсичных компонентов и безопасна при работе в закрытых помещениях.

Преимущества

• Усиленная толщина (3 мм) выдерживает большие усилия, чем обычные шайбы
• Горячее цинкование обеспечивает защиту от коррозии в течение всего срока службы
• Фаски на краях снижают риск повреждения изоляции кабеля или покрытия поверхности
• Подходит для частой сборки/разборки без потери формы

Ограничения применения

• Не предназначен для использования в контакте с открытым огнем или при температурах выше +60 C
• Не рекомендуется применять в средах с постоянным воздействием кислот, щелочей или морской воды - цинковое покрытие может разрушиться быстрее
• Не заменяет пружинные или зубчатые шайбы при необходимости предотвращения саморазвинчивания

Примеры использования

• Крепление кабельных лотков к стенам в производственных цехах
• Сборка стоек и направляющих для электрооборудования
• Фиксация корпусов автоматических выключателей и распределительных щитов
• Монтаж кабельных каналов в подземных тоннелях и на открытых участках

Практические советы

• Перед установкой проверьте, чтобы диаметр отверстия в крепимой детали был больше 13 мм - иначе шайба не пройдет
• При использовании в сырых местах дополнительно смазывайте резьбу консервирующей смазкой - это продлит срок службы всей конструкции
• Не используйте эту шайбу вместо прокладки под термореле или чувствительное оборудование - она не имеет изолирующих свойств
• Артикул clp1m-shu-12 от IEK (ИЭК) легко найти в каталогах по запросу “шайба М12 усиленная” - он совместим с большинством изделий этой серии
