Шайба с узкими полями М16 (уп.40шт) DKC CM241600 ДКС

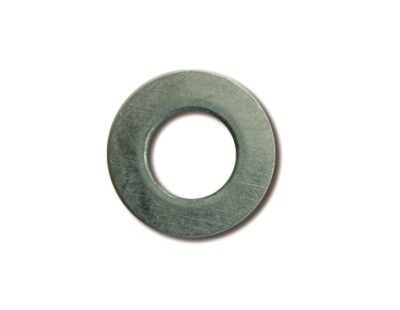

Шайба М16 узкая DIN125 от DKC (ДКС) с артикулом cm241600 - это компактная металлическая прокладка из цинкованной стали, предназначенная для равномерного распределения нагрузки при затяжке болта M16. Продукт входит в серию M5 Combitech и применяется там, где важна надежность крепления при ограниченном пространстве.

Назначение и область применения

Шайба М16 узкая DIN125 используется для увеличения площади опорной поверхности под головкой болта или гайки. Это снижает давление на материал детали, защищает её от деформации и предотвращает проворачивание крепежа. Подходит для сборки металлоконструкций, оборудования, станков, рам и других систем, где требуется прочное, но компактное соединение. Особенно эффективна в условиях, когда нельзя использовать широкую шайбу из-за габаритов.

Технические характеристики

• Наружный диаметр: 28 мм
• Внутренний диаметр: 16 мм
• Метрический размер резьбы: M16
• Материал: сталь
• Покрытие: цинк (гальваническое)
• Цвет: светло-серый
• Тип: узкая шайба по стандарту DIN 125

Узкая форма означает меньшую толщину и внешний диаметр по сравнению с обычными шайбами - это важно при плотной компоновке. Цинковое покрытие обеспечивает базовую коррозионную стойкость, но не заменяет антикоррозийную обработку в агрессивных средах.

Совместимость и монтаж

Шайба М16 узкая DIN125 совместима с болтами, винтами и гайками с резьбой M16. Устанавливается между головкой крепежа и поверхностями, которые соединяются. Для правильного монтажа необходимо соблюдать рекомендованную силу затяжки - перегрузка может вызвать пластическую деформацию шайбы. Не используйте с резьбой другого размера - даже небольшая разница в диаметре (например, M14 или M18) приведёт к неплотному прилеганию и потере функциональности.

Безопасность и стандарты

Изделие соответствует немецкому стандарту DIN 125, который регламентирует геометрию и допуски для узких плоских шайб. Произведено в рамках серии M5 Combitech - система стандартизованных крепежных элементов, обеспечивающих взаимозаменяемость и точность сборки. Соответствие стандарту гарантирует предсказуемое поведение при нагрузках и совместимость с другими элементами этой же серии.

Преимущества

• Уменьшенный наружный диаметр (28 мм) позволяет применять шайбу в местах с жесткими габаритными ограничениями
• Цинковое покрытие защищает от окисления в сухих и умеренно влажных условиях
• Высокая механическая прочность стали обеспечивает долговечность при циклических нагрузках
• Стандартная форма (DIN 125) гарантирует совместимость с большинством европейских и мировых стандартов крепежа

Ограничения применения

• Не предназначена для работы в агрессивных средах: морская соль, кислоты, щелочи - требуют нержавеющей стали или специального покрытия
• Цинковое покрытие имеет ограниченный срок службы при постоянной влажности - в таких случаях лучше выбрать шайбу из нержавеющей стали
• Не подходит для высокотемпературных условий выше +150 C - возможна потеря прочности материала и деградация покрытия
• Не является антивибрационной шайбой - для виброагрессивных зон нужны пружинные или зубчатые шайбы

Примеры использования

• Крепление рам сварочных аппаратов и станков с ЧПУ
• Фиксация направляющих на конвейерах с ограниченным зазором
• Сборка корпусов электрооборудования, где нужна минимальная толщина прокладки
• Замена стандартной шайбы в уже смонтированных конструкциях, чтобы не менять весь крепёж

Практические советы

• Перед установкой проверьте внутренний диаметр шайбы - он должен точно соответствовать диаметру стержня болта M16 (не больше и не меньше)
• Если вы используете шайбу в паре с гайкой, убедитесь, что она расположена именно под гайкой, а не под головкой болта - так обеспечивается лучший эффект распределения нагрузки
• При многократной сборке/разборке следите за состоянием покрытия - при появлении ржавчины или сколов замените шайбу
• Для более длительного срока службы в условиях повышенной влажности комбинируйте эту шайбу с герметиком или антикоррозийной смазкой
• Артикул cm241600 легко найти в каталогах DKC (ДКС) - он однозначно идентифицирует именно узкую шайбу М16 из серии M5 Combitech
