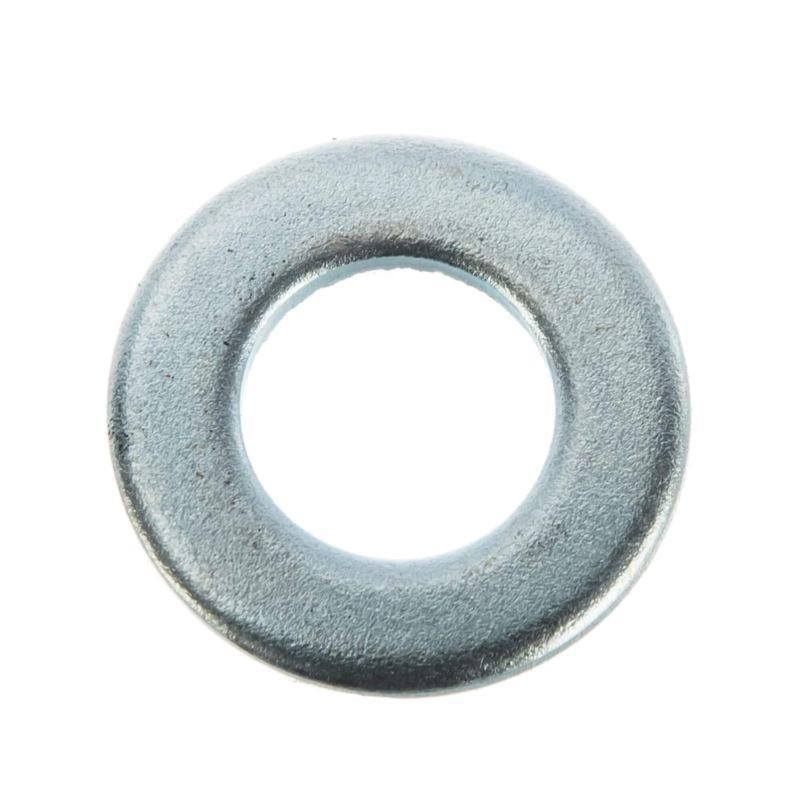

Шайба с узкими полями, нержавеющая сталь AISI 316L - CM241000INOX316L ДКС

Шайба с узкими полями DIN125 М10 AISI 316L A4 от DKC (ДКС) - это надёжный компонент для равномерного распределения нагрузки при креплении болтов и винтов в агрессивной среде. Артикул cm241000inox316l подходит для применений, где важна коррозионная стойкость и точное соответствие стандарту.

Назначение и область применения

Шайба с узкими полями DIN125 М10 AISI 316L A4 предназначена для равномерного распределения усилия от головки болта или гайки на поверхность крепления. Это предотвращает деформацию мягких материалов, таких как пластик, дерево или тонкий металл. Применяется там, где требуется высокая стойкость к коррозии - например, в морской технике, пищевой промышленности, химических установках и на открытых площадках.

Технические характеристики

• Материал: Нержавеющая сталь AISI 316L - улучшенная версия 316, с меньшим содержанием углерода, что повышает свариваемость и устойчивость к межкристаллитной коррозии.
• Размер резьбы: M10 - совместима с болтами и винтами с метрической резьбой диаметром 10 мм.
• Внутренний диаметр: 10 мм - точно соответствует наружному диаметру резьбы M10.
• Наружный диаметр: 20 мм - обеспечивает достаточную площадь опоры при минимальном весе.
• Толщина: 2 мм - типичная для шайб с узкими полями; позволяет использовать в ограниченных по высоте сборках.
• Закалка: Да - материал прошёл термическую обработку, повышающую прочность и долговечность.
• Наличие фаски: Да - фаска на внутреннем и внешнем краях снижает риск заедания и облегчает установку.
• Форма граней: Да - шайба имеет плоскую форму с чётко очерченными краями, соответствующую DIN125.
• Защитное покрытие: Необработанная - поверхность не имеет антикоррозийных или декоративных покрытий, так как сама сталь AISI 316L обеспечивает защиту.

Совместимость и монтаж

Шайба с узкими полями DIN125 М10 AISI 316L A4 совместима с любыми болтами, винтами и гайками стандарта M10. Устанавливается между головкой крепёжа и поверхностью детали. Для правильной работы важно, чтобы диаметр отверстия в монтируемой детали был больше 20 мм - иначе шайба будет задевать края отверстия. Не требует специальных инструментов - монтируется вручную или с помощью обычного ключа/отвёртки.

Безопасность и стандарты

Изделие соответствует европейскому стандарту DIN 125 для шайб с узкими полями. Материал AISI 316L отвечает требованиям ISO 3506 для corrosion-resistant fasteners. Сертифицирована для использования в контакте с продуктами питания и питьевой водой (по EN 10204 3.1).

Преимущества

• Высокая стойкость к солёной воде, кислотам и щелочам благодаря составу AISI 316L.
• Уменьшение риска повреждения поверхности крепления за счёт равномерного распределения давления.
• Стабильные механические свойства даже при температурных колебаниях - от –80C до +800C.
• Не требует замены при длительной эксплуатации в условиях повышенной влажности.

Ограничения применения

• Не рекомендуется для применения в средах с высоким содержанием хлора выше 200 ppm - возможна точечная коррозия.
• Не следует использовать вместо пружинных или зубчатых шайб, если требуется противоскольжение или антивибрационная функция.
• Толщина 2 мм делает её непригодной для очень мягких или пористых материалов, где нужна большая площадь опоры - лучше выбрать широкую шайбу.

Примеры использования

• Крепление оборудования на судах и причалах - выдерживает воздействие морской воды.
• Сборка технологического оборудования в пищевых цехах - безопасна для контакта с продуктами.
• Монтаж трубопроводов в химической промышленности - устойчива к агрессивным реагентам.
• Фиксация кронштейнов на открытом воздухе - не ржавеет под дождём и солнцем.

Практические советы

• Перед установкой проверьте, чтобы резьба болта была чистой - грязь или остатки краски могут вызвать перекос и повредить шайбу.
• При использовании в паре с другими элементами из другой стали (например, A2) соблюдайте принцип электрохимической совместимости - AISI 316L можно сочетать с аналогичными сплавами, но не с обычной сталью без защиты.
• Для удобства монтажа используйте шайбу вместе с гайками и болтами того же бренда - DKC (ДКС) гарантирует одинаковые допуски по всему комплекту.
• Артикул cm241000inox316l - это часть серии M5 Combitech, которая рассчитана на системную совместимость. Если вы уже используете другие элементы этой серии, шайба идеально впишется в существующую сборку.
