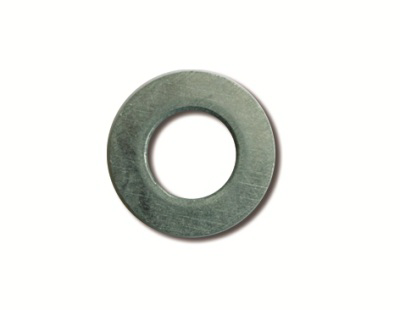

Шайба стопорная M5 Combitech M10 AISI 316L DKC (ДКС) CM221000INOX316L

Шайба стопорная М10 из нержавеющей стали AISI 316L (арт. cm221000inox316l, бренд DKC) - элемент крепежной системы M5 Combitech, предназначен для фиксации болтовых соединений и предотвращения самоотвинчивания в условиях повышенной влажности, агрессивных сред и вибраций.

Назначение и область применения

Шайба стопорная М10 применяется для надёжной фиксации гаек и головок болтов, исключая их самопроизвольное ослабление под действием вибрации, ударных нагрузок или циклических усилий. Подходит для монтажа в металлоконструкциях, лестничных лотках, трубопроводах, оборудовании пищевой, химической и морской промышленности. Элемент входит в комплектацию системы M5 Combitech и дополняет другие типы крепежа этой же серии.

Технические характеристики

• Размер резьбы: M10 - совместима с болтами и гайками с внутренней резьбой М10
• Наружный диаметр: 18 мм - обеспечивает достаточную опорную площадь
• Материал: нержавеющая сталь AISI 316L - высокая коррозионная стойкость, особенно против хлоридов и кислот
• Исполнение: рифлёная - зубья на поверхности зацепляются за детали, препятствуя провороту
• Покрытие: необработанная - отсутствие дополнительного покрытия сохраняет естественную защиту материала
• Цвет: светло-серый - характерный цвет нержавеющей стали после механической обработки

Совместимость и монтаж

Шайба стопорная М10 устанавливается под гайку или головку болта. Для правильной работы она должна плотно прилегать к опорной поверхности - зазубрины должны входить в материал основания или гайки. Установка выполняется обычным ключом или гаечным ключом. Не требует специального инструмента. Совместима с болтами класса прочности до 8.8 и выше. Применяется в паре с болтами и гайками того же размера - M10.

Безопасность и стандарты

Материал соответствует стандарту AISI 316L - одна из самых стойких марок нержавеющей стали для агрессивных сред. Соответствует требованиям EN ISO 3506-1 для крепежа из коррозионностойких сталей. Не содержит никеля в количествах, вызывающих аллергию, что делает её безопасной для контакта с продуктами питания и медицинским оборудованием.

Преимущества

• Высокая устойчивость к коррозии даже в морской среде и при постоянном контакте с соляными растворами
• Удержание в положении благодаря рифлёной поверхности - снижает риск развинчивания без применения клея или контргаек
• Не требует замены при частом обслуживании - долгий срок службы в сложных условиях
• Совместима с другими элементами системы M5 Combitech - можно собирать унифицированные сборочные единицы

Ограничения применения

• Не рекомендуется использовать в условиях сверхвысоких температур (>400 C) - возможна потеря механической прочности
• Не подходит для пластиковых поверхностей - рифления могут повредить мягкий материал
• Запрещено применять вместо пружинных шайб там, где требуется компенсация теплового расширения
• Не является герметизатором - не предотвращает утечку жидкостей или газов

Примеры использования

• Фиксация болтов в лестничных лотках на объектах с вибрационными нагрузками (элеваторы, конвейеры)
• Крепление оборудования в химических цехах, где есть контакт с кислотами и щелочами
• Монтаж трубопроводов в морских портах и на платформах - устойчивость к солёному воздуху
• Сборка пищевого оборудования - соответствие нормам HACCP и FDA

Практические советы

• Перед установкой проверьте, чтобы резьба болта была чистой - грязь снижает эффективность фиксации
• Не затягивайте слишком сильно - перегрузка может деформировать рифления и снизить эффект анти-раскрутки
• При использовании в паре с гайкой - шайбу располагайте между гайкой и поверхностью, а не под головкой болта
• Для максимальной надёжности комбинируйте с плоской шайбой M10 из серии M5 Combitech - это распределит нагрузку и продлит срок службы
• Артикул cm221000inox316l - выбирайте именно этот номер, если нужна сталь 316L; аналоги из 304 не выдержат агрессивные среды
