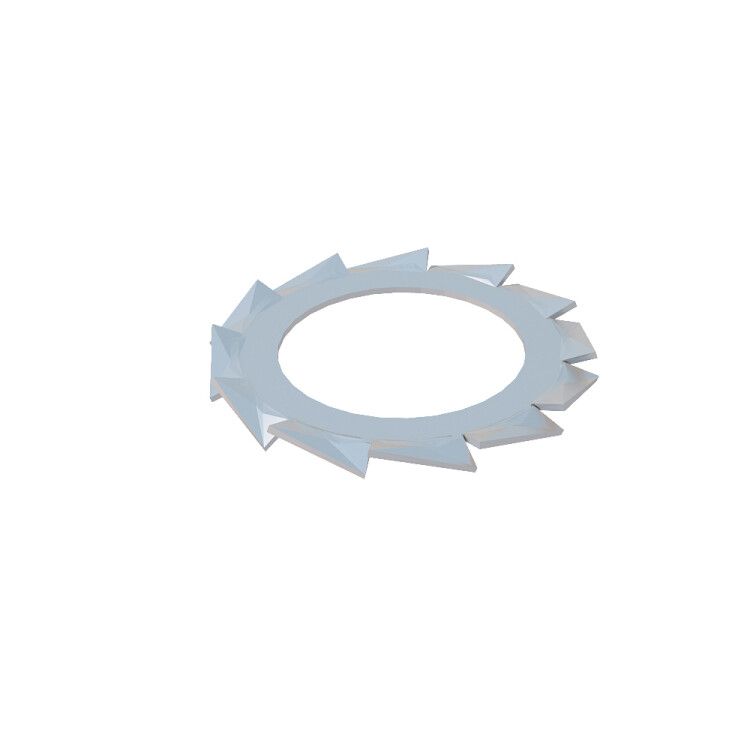

Шайба зубчатая М8 DIN 6798 A (упак. 200 шт) - LO0897 КМ-Профиль SHZ8

Шайба зубчатая М8 DIN 6798 A (упаковка 200 штук) от КМ-Профиля - это надёжная противоскручивающая шайба из цинкованной стали, предназначенная для фиксации крепёжных элементов в условиях вибрации. Подходит для сборки кабеленесущих систем и других конструкций, где важна долговечность соединения.

Назначение и область применения

Шайба зубчатая М8 DIN 6798 A используется для предотвращения самооткручивания болтов, винтов и шпилек под действием вибрации. Её зубцы врезаются в поверхность детали и головку крепежа, создавая механическую блокировку. Применяется в кабеленесущих системах, панелях, корпусах оборудования, на станках и конвейерах. Работает эффективно в сухих помещениях и слабоагрессивных средах.

Технические характеристики

• Внутренний диаметр: 8,4 мм - обеспечивает свободную посадку на болт M8
• Наружный диаметр: 15 мм - определяет площадь контакта с поверхностью
• Толщина: 0,8 мм - компактная форма без потери жесткости
• Материал: сталь - высокая прочность и устойчивость к деформациям
• Покрытие: цинк - антикоррозийная защита, светло-серый цвет
• Исполнение: с открытыми наружными зубцами типа А - обеспечивают надёжное сцепление
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40 C до +40 C, в условиях нормальной и повышенной влажности, но не в агрессивных средах

Совместимость и монтаж

Шайба зубчатая М8 DIN 6798 A совместима с болтами, винтами и шпильками стандарта M8. Устанавливается между гайкой (или головкой болта) и поверхностью крепления. Для правильного монтажа:

• Зубья должны быть направлены к той стороне, которую необходимо заблокировать - обычно к поверхности детали
• Не используйте с пластиковыми или мягкими материалами - зубцы могут не врезаться должным образом
• Подбирайте зазор между отверстием шайбы и стержнем: внутренний диаметр 8,4 мм рассчитан именно на M8, не подходит для M6 или M10

Безопасность и стандарты

Шайба соответствует требованиям DIN 6798 A и ГОСТ 15150-69. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами. Не рекомендуется применять в средах с постоянным воздействием воды, химических реагентов или солевых туманов - покрытие не является морским классом защиты.

Преимущества

• Эффективно препятствует самооткручиванию даже при длительной вибрации
• Не требует дополнительных средств фиксации (например, контргаек или клея)
• Простая установка - замена обычной шайбы без изменения технологии сборки
• Высокая ремонтопригодность - легко демонтировать и заменить
• Упаковка 200 штук - экономична для массового монтажа

Ограничения применения

• Не подходит для использования во влажных, сырых или агрессивных средах - цинковое покрытие недостаточно для таких условий
• Неэффективна на мягких материалах (дерево, пластик, алюминий) - зубцы не врезаются достаточно глубоко
• Не следует использовать с высокими моментами затяжки свыше 15 Нм - возможна деформация шайбы
• Не предназначена для многократного переиспользования - после первого монтажа зубцы теряют остроту

Примеры использования

• Фиксация кронштейнов в кабеленесущих лотках
• Крепление панелей управления на станках с частыми колебаниями
• Сборка рам и стоек в автоматизированных линиях
• Установка распределительных щитов в производственных цехах

Практические советы

• Перед монтажом проверьте, чтобы поверхность была чистой и ровной - грязь или ржавчина снижают эффект блокировки
• При использовании с болтом M8 убедитесь, что резьба не повреждена - искривленная резьба вызывает перекос и снижение надёжности
• Для более надёжной фиксации можно комбинировать с пружинной шайбой - тогда получится двойная защита от откручивания
• Храните в сухом месте - даже цинковое покрытие может окисляться при длительном контакте с влагой
• Артикулы lo0897 и shz8 - один и тот же продукт; выбирайте по удобству заказа в вашей системе
