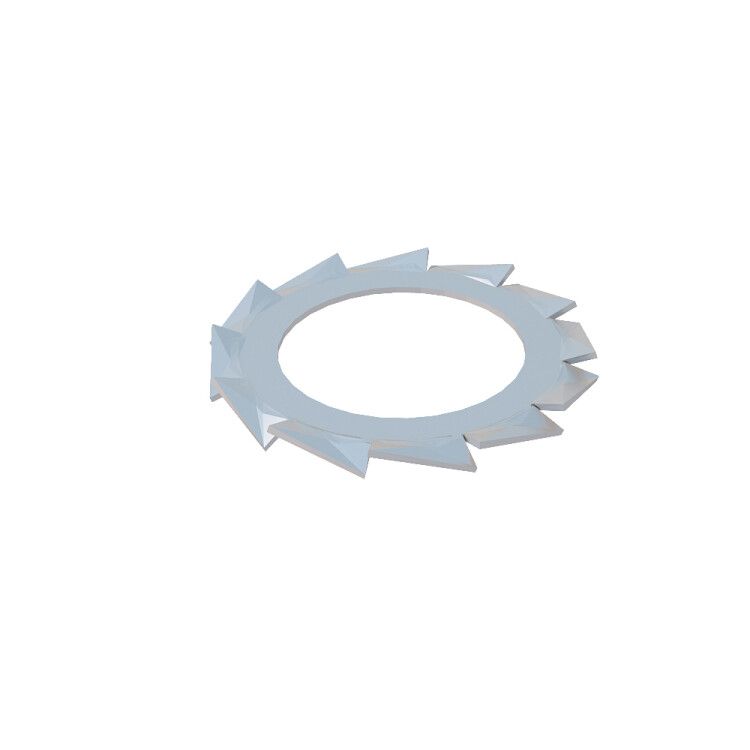

Шайба зубчатая DIN 6798 A М6 Система КМ LO0901

Шайба зубчатая М6 DIN 6798 A КМ, КМ-профиль - это надёжная противоскручивающая шайба из цинкованной стали, предназначенная для фиксации крепёжных элементов в условиях вибрации. Упаковка содержит 500 штук, что удобно для массового монтажа в кабеленесущих системах. Бренд КМ-профиль обеспечивает соответствие стандарту DIN 6798.

Назначение и область применения

Шайба зубчатая М6 DIN 6798 A КМ, КМ-профиль используется для предотвращения самооткручивания болтов, винтов и шпилек под действием вибрации. Её основное применение - сборка конструкций, которые постоянно подвергаются механическим колебаниям. Подходит для установки в кабеленесущих системах, панелях, корпусах оборудования, на станках и конвейерах. Работает эффективно в закрытых помещениях с сухим или умеренно влажным воздухом.

Технические характеристики

• Размер резьбы: M6 - совместима с болтами и винтами с метрической резьбой М6
• Внутренний диаметр: 6,4 мм - позволяет свободно проходить через стержень М6
• Наружный диаметр: 11 мм - обеспечивает достаточную площадь контакта с поверхностью
• Толщина: 0,7 мм - минимальная толщина для сохранения гибкости и упругости зубцов
• Материал: сталь - высокая прочность и долговечность
• Покрытие: цинк - антикоррозийная защита, светло-серый цвет
• Исполнение: рифлёная (зубчатая) - зубцы направлены внутрь и наружу, обеспечивают зажим
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40 C до +40 C, в условиях умеренного и холодного климата, в помещениях

Совместимость и монтаж

Шайба зубчатая М6 DIN 6798 A КМ, КМ-профиль устанавливается между головкой крепёжного элемента и поверхностью детали. Для правильной работы:

• Зубья должны быть обращены к поверхности, которую необходимо зафиксировать - так они врезаются в материал и препятствуют провороту
• Не используйте с мягкими материалами (например, пластиком или алюминием), где зубцы могут слишком глубоко вдавливаться и терять удерживающую способность
• Подходит для комбинированного использования с обычными шайбами - например, под шайбу зубчатую можно положить плоскую для равномерного распределения нагрузки
• Посадочный диаметр 6,4 мм соответствует стандартному шагу резьбы М6 - не требует доработки отверстий

Безопасность и стандарты

Шайба изготовлена в соответствии с DIN 6798 Part A - европейским стандартом для зубчатых противоскручивающих шайб. Климатические условия соответствуют ГОСТ 15150-69, что гарантирует работоспособность в типичных промышленных условиях. Цинковое покрытие снижает риск электрохимической коррозии при контакте с другими металлами.

Преимущества

• Эффективно предотвращает самооткручивание даже при длительных вибрациях
• Не требует дополнительных средств фиксации (контргайки, клея, замков)
• Простой монтаж - устанавливается как обычная шайба
• Высокая ремонтопригодность - легко демонтировать и заменить
• Упаковка по 500 шт. - оптимальна для крупных объектов и серийного производства

Ограничения применения

• Не рекомендуется использовать во влажных, агрессивных или открытых средах - цинковое покрытие недостаточно для защиты от морской соли, кислот и постоянной сырости
• Не подходит для соединений с очень мягкой поверхностью (например, древесноволокнистые плиты, пенопласт) - зубцы будут деформироваться, а не врезаться
• Не следует применять в качестве изоляционной шайбы - она проводит электричество
• Не рассчитана на многократное использование - после первого затягивания зубцы частично деформируются, и восстановление первоначальной силы фиксации невозможно

Примеры использования

• Фиксация направляющих профилей в кабеленесущих системах КМ-профиль
• Крепление панелей управления на станках с высокой вибрацией
• Установка кронштейнов для трубопроводов в промышленных цехах
• Сборка рам и стоек в автоматизированных линиях

Практические советы

• Перед монтажом проверьте, чтобы поверхность была чистой и не имела острых выступов - иначе зубцы могут повредиться
• Затягивайте крепёж с моментом, указанным для М6 (обычно 5–8 Нм); перегрузка может сломать зубцы
• При использовании нескольких шайб - располагайте их последовательно, а не параллельно, чтобы не нарушить равномерность давления
• Для более надёжной фиксации в труднодоступных местах сочетайте шайбу с контргайкой - это увеличит срок службы соединения
• Храните в сухом месте - влага снижает эффективность цинкового покрытия
