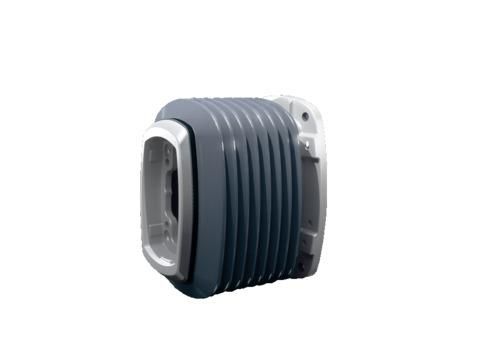

Шарнир на стену горизонтальный CP 180 Rittal 6218740

Шарнир на стену горизонтальный система 180 от Rittal (артикул 6218740) предназначен для надёжного крепления и свободного поворота оборудования на стене в пределах 180 градусов. Подходит для установки распределительных щитов, пультов управления и других устройств, требующих доступа с двух сторон.

Назначение и область применения

Этот настенный шарнир позволяет фиксировать тяжёлое оборудование - например, электрошкафы или панели управления - так, чтобы его можно было легко открыть на 180° для обслуживания, диагностики или замены компонентов. Применяется там, где важна безопасность и удобство доступа: в цехах, автоматизированных линиях, серверных помещениях, пунктах управления.

Технические характеристики

• Тип изделия: Шарнир
• Материал корпуса: Сталь
• Цвет: RAL 7035 (корпус), RAL 7024 (сильфон)
• Угол поворота: до 180°
• Гарантийный срок: 18 месяцев
• Комплектация: Уплотнения, сильфон, винты для ограничения угла поворота, юстировочные винты, саморезы для крепления несущего рычага

Совместимость и монтаж

Шарнир на стену горизонтальный система 180 совместим со шкафами и панелями, имеющими соответствующую площадку крепления. Для установки требуется прочная стена из бетона, кирпича или металлической рамы. Крепление осуществляется через саморезы, входящие в комплект. Юстировочные винты позволяют выставить точную плоскость после монтажа. Сильфон обеспечивает герметичность и защищает провода от перегиба при повороте.

Безопасность и стандарты

Изделие выполнено из стали с покрытием RAL 7035 - устойчиво к механическим воздействиям и коррозии. Герметизация сильфоном (RAL 7024) снижает риск попадания пыли и влаги внутрь смонтированного оборудования. Соответствует требованиям промышленной безопасности для стационарного оборудования.

Преимущества

• Регулируемые винты ограничивают угол поворота - исключают случайный перегиб кабелей
• Юстировочные винты обеспечивают точную центровку шкафа при установке
• Сильфон сохраняет целостность проводов даже при частых перемещениях
• Полностью собранная комплектация - не нужны доп. детали для базовой установки
• Высокая жесткость стального корпуса - выдерживает нагрузки тяжёлых шкафов

Ограничения применения

• Не предназначена для вертикального монтажа - работает только в горизонтальной плоскости
• Не рекомендовано применение во взрывоопасных зонах без дополнительной защиты
• Максимальная масса оборудования должна соответствовать техническим возможностям крепления - указана в документации Rittal
• Не подходит для внешней установки без дополнительного кожуха - не имеет IP-защиты

Примеры использования

• Щит управления станком - открывается на 180° для доступа к клеммам и реле
• Пульт оператора на производстве - позволяет работать с панелью с любой стороны
• Распределительный шкаф в помещении с ограниченным пространством - экономит место при обслуживании
• Автоматизированная линия с частой настройкой - быстрый доступ к контроллерам без демонтажа

Практические советы

• Перед монтажом проверьте, что стена способна выдерживать вес шкафа + запас прочности (не менее 1,5×)
• Используйте все винты из комплекта - особенно ограничивающие угол поворота - они предотвращают перегрузку кабелей
• При первом использовании проведите несколько циклов поворота - это “приработает” механизм и снизит трение
• Проверяйте состояние сильфона каждые 6–12 месяцев - при появлении трещин замените его
• Артикул 6218740 - единственный номер для заказа оригинальных запчастей от Rittal; не используйте аналоги без согласования с производителем
