Шарнирный подвес для шпильки м8 (5 мм) | SHS8 КМ-профиль LO16397

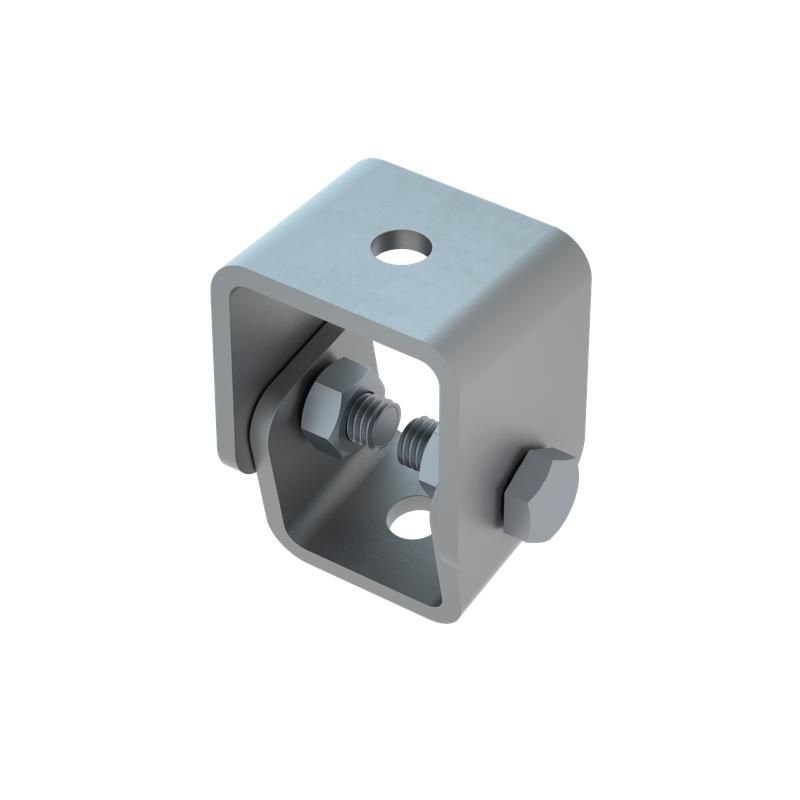

Шарнирный подвес для шпильки М8 сталь 5 мм - это надёжный потолочный кронштейн из оцинкованной стали, предназначенный для фиксации шпилек на прямых и наклонных поверхностях. Бренд КМ-Профилю и артикулы lo16397/shs8 обеспечивают совместимость со всей серией металлических лотков ТМ СИСТЕМА КМ®, делая этот элемент важным звеном в системах крепления.

Назначение и область применения

Шарнирный подвес для шпильки М8 сталь 5 мм используется для монтажа шпилек в системах крепления кабельных лотков, трубопроводов и других инженерных сетей. Подходит для установки на потолках, стенах и наклонных поверхностях. Применяется в помещениях с сухим или умеренно влажным климатом - например, в офисах, производственных цехах, трансформаторных подстанциях и распределительных щитовых.

Технические характеристики

• Материал: сталь с электрохимическим цинковым покрытием - защищает от коррозии, сохраняет прочность
• Толщина материала: 5 мм - обеспечивает жёсткую основу для нагрузок
• Диаметр крепёжного отверстия: 9 мм - соответствует стандартному размеру для шпилек М8
• Тип крепления: шарнирный - позволяет регулировать угол установки до +-15°
• Покрытие: цинк - антикоррозийная защита, серый цвет
• Климатическое исполнение: У1 / УХЛ1 / УХЛ3 - работает при температуре от −40C до +40C, в условиях с низкой агрессивностью окружающей среды
• Огнестойкость: да - выдерживает воздействие открытого пламени в течение ограниченного времени, соответствует требованиям пожарной безопасности для внутренних систем

Совместимость и монтаж

Шарнирный подвес для шпильки М8 сталь 5 мм совместим со всеми типами металлических лотков серии ТМ СИСТЕМА КМ®. Для монтажа требуется шпилька М8, гайки и washers. Отверстие диаметром 9 мм позволяет свободно проходить шпильке без перекосов. Шарнирный механизм фиксируется болтом, после чего можно выставить нужный угол, затянуть и законтрить. Рекомендуется использовать два подвеса на каждые 1–1,5 метра лотка для равномерного распределения нагрузки.

Безопасность и стандарты

Изделие соответствует ГОСТ 15150-69 по климатическому исполнению. Цинковое покрытие соответствует требованиям к антикоррозийной защите для внутреннего использования. Огнестойкость подтверждена тестированием в рамках требований к кабельным системам в зонах с повышенными пожарными рисками. Не содержит токсичных веществ, безопасен для работы в закрытых помещениях.

Преимущества

• Регулируемый шарнир - позволяет компенсировать перепады высоты и углы наклона поверхности без дополнительных деталей
• Высокая механическая прочность благодаря толщине 5 мм - выдерживает значительную массу лотков с кабелями
• Электрохимическое цинкование - долговечнее горячего цинкования при одинаковой толщине покрытия, особенно в контролируемой среде
• Готовая совместимость с системой КМ-Профиля - снижает время сборки и исключает необходимость адаптеров

Ограничения применения

• Не рекомендуется для использования во внешней среде - цинковое покрытие недостаточно для постоянного воздействия осадков, солевых брызг или химически активной атмосферы
• Не подходит для монтажа в помещениях с высокой влажностью (>80%) или постоянным конденсатом - возможна коррозия в местах микроскопических повреждений покрытия
• Запрещён контакт с кислотами, щелочами и солями - даже в слабоагрессивных средах длительное воздействие может нарушить целостность цинка
• Не является несущим элементом для массивных конструкций свыше 100 кг на точку крепления - для таких нагрузок нужны усиленные кронштейны

Примеры использования

• Крепление кабельных лотков в серверной комнате с наклонным потолком
• Фиксация шпилек для монтажа воздуховодов в производственном корпусе
• Сборка многоуровневых трасс кабелей в распределительных пунктах
• Установка в зоне с частичным доступом - где невозможно применить жёсткий крепёж

Практические советы

• Перед монтажом проверьте, чтобы шпилька М8 свободно входила в отверстие 9 мм - при наличии деформаций используйте развертки
• При использовании на наклонных поверхностях всегда фиксируйте шарнир двумя контргайками - это предотвращает самопроизвольное проворачивание
• Не допускайте перекоса при затяжке - он вызывает локальное напряжение в материале и снижает срок службы
• Для длинных участков лотка (более 3 м) применяйте минимум три точки крепления, включая шарнирный подвес в центральной части
• Проверяйте состояние цинкового покрытия перед установкой - при наличии глубоких царапин замените изделие
