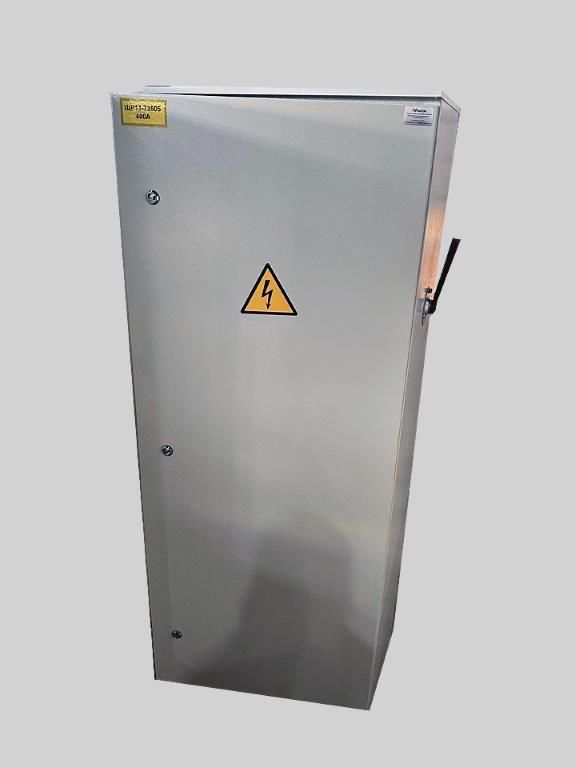

Щит распределительный ШР11-73505 (8*100А) 380В IP54 УХЛ4 TVENKOM БП-00015936

Щит распределительный ШР11-73505 предназначен для приема и распределения электроэнергии в трехфазных сетях 380 В с частотой 50 Гц, обеспечивая защиту цепей от перегрузок и коротких замыканий. Модель рассчитана на ввод через кабель и имеет напольный способ установки, что определяет её размещение на полу производственных или технических помещений. Корпус щита обеспечивает степень защиты IP54, позволяя эксплуатировать оборудование в условиях умеренного климата (исполнение У2) при наличии пыли и брызг воды. Внутренняя конфигурация предусматривает установку до восьми автоматических выключателей на 100 А каждый, что формирует общую номинальную нагрузку до 400 А. В базовой комплектации щит оснащен предохранителями серии ППН и выключателями-разъединителями ВР32, а также силовыми шинами для распределения тока. Конструкция корпуса допускает ввод и вывод внешних проводников как сверху, так и снизу, что упрощает прокладку трасс в зависимости от схемы монтажа. Критическим параметром надежности является номинальный кратковременно выдерживаемый ток (Icw) на уровне 11 кА, что определяет способность щита выдержать термическое и динамическое воздействие тока короткого замыкания в течение короткого времени до срабатывания защиты. Выбор данной модели целесообразен для систем, требующих напольного размещения с возможностью гибкого ввода кабелей и защиты групповых линий напряжением до 380 В в условиях защищенного от прямого попадания осадков, но не герметичного помещения.
