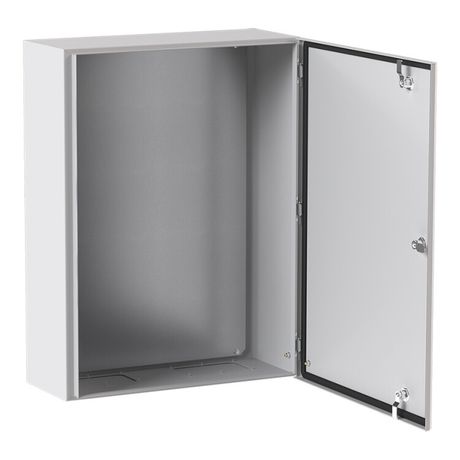

Щит с монтажной панелью ЩМПг- 80.60.25 каб фланец IP65 PROxima| mb65-806025-m | EKF

Щит с монтажной панелью ЩМПг-80.60.25 с кабельным фланцем IP65 от EKF PROxima - это прочный металлический корпус с готовой платформой для установки электрооборудования, предназначенный для наружной эксплуатации. Подходит для сборки щитов управления, распределения и автоматизации в условиях повышенной запыленности и влажности.

Назначение и область применения

Щит с монтажной панелью ЩМПг-80.60.25 с кабельным фланцем IP65 используется для размещения внутри него коммутационных аппаратов, автоматических выключателей, контакторов, реле, преобразователей частоты и другого силового или управляющего оборудования. Благодаря защите IP65, он подходит для установки на улице, в цехах с высокой влажностью, на открытых площадках, возле технологического оборудования. Применяется в промышленности: на конвейерах, насосных станциях, компрессорных установках, системах вентиляции и других объектах, где требуется защита электроники от внешних воздействий.

Технические характеристики

• Степень защиты: IP65 - полная защита от пыли и струй воды из любого направления;
• Номинальный ток: 630 А - позволяет использовать в мощных распределительных системах;
• Материал корпуса: сталь с толщиной стенок 1 мм - обеспечивает механическую прочность;
• Монтажная глубина: 200 мм - достаточна для размещения стандартных DIN-рейок и крупногабаритных устройств;
• Тип крышки: закрытого типа - герметичная конструкция с уплотнителем;
• Тип дверей: одинарная - удобна для обслуживания и доступа к оборудованию;
• Наличие замка: да - предотвращает несанкционированный доступ;
• Количество кабельных вводов: 2 - предусмотрено для подключения входящих/выходящих кабелей через фланец;
• Покрытие: порошковое - устойчиво к коррозии, царапинам и УФ-излучению;
• Цвет: серый - соответствует промышленному дизайну;
• Класс защиты от поражения током: I - требует заземления корпуса;
• Гарантийный срок: 60 месяцев - подтверждает долговечность конструкции;
• Подходит для молниезащиты: да - возможно подключение системы молниезащиты через корпус.

Совместимость и монтаж

Щит с монтажной панелью ЩМПг-80.60.25 с кабельным фланцем IP65 совместим со всеми типами стандартного модульного оборудования, установленного на DIN-рейке. Монтажная панель выполнена из стали и имеет перфорацию под крепление оборудования болтами. Кабельный фланец позволяет провести кабели через два ввода - рекомендуется использовать кабельные вводы с уплотнением того же класса IP65. Установка осуществляется открытым способом: крепится к стене, опоре или основанию с помощью анкеров или болтов. Для обеспечения герметичности после прокладки кабелей необходимо заделать свободные места в фланце уплотнительными элементами.

Безопасность и стандарты

Щит с монтажной панелью ЩМПг-80.60.25 с кабельным фланцем IP65 соответствует требованиям ГОСТ Р 51321.1 и IEC 61439-1. Класс защиты I обязывает выполнять надежное заземление корпуса - контакт заземления должен быть подключен к специальному выводу внутри щита. Наличие замка и закрытой двери снижает риск случайного прикосновения к токоведущим частям. Конструкция с скошенным желобом исключает скапливание влаги на крышке, что повышает безопасность в условиях дождя или конденсата.

Преимущества

• Высокая степень защиты IP65 - работает в сложных климатических условиях без потери функциональности;
• Усиленная стальная конструкция - выдерживает механические нагрузки и вибрации;
• Порошковое покрытие - не требует периодической окраски, устойчиво к химическим средам;
• Интегрированная монтажная панель - экономит время на сборке, не нуждается в дополнительном креплении;
• Кабельный фланец - упрощает прокладку кабелей и сохраняет уровень защиты IP65;
• Гарантия 5 лет - свидетельство качества производства EKF PROxima.

Ограничения применения

• Не предназначен для взрывоопасных зон - отсутствует взрывозащита Ex;
• Не рассчитан на постоянное погружение в воду - IP65 не эквивалентен IP67/IP68;
• Толщина стенки 1 мм - не подходит для мест с высокими ударными нагрузками или возможностью повреждения транспортом;
• Один кабельный фланец с двумя вводами - при большом количестве кабелей потребуется доработка (просверливание отверстий или установка дополнительных вводов);
• Не содержит встроенной вентиляции - при большой тепловой нагрузке оборудования требуется принудительное охлаждение или теплоотвод.

Примеры использования

• Щит управления насосной станцией на открытом воздухе;
• Распределительный пункт на производстве с высокой влажностью (например, пищевой цех);
• Автоматизация конвейера на логистическом терминале;
• Пункт питания и контроля освещения во дворе или на парковке;
• Шкаф управления вентиляционной установкой на кровле здания.

Практические советы

• Перед монтажом проверьте посадочные размеры кабельных вводов - они должны точно соответствовать диаметрам используемых кабелей;
• Обязательно проведите заземление корпуса через клемму, указанную в документации - это требование безопасности;
• При использовании в холодном климате учтите возможность образования конденсата - можно установить нагревательный элемент или вентилятор с терморегулятором;
• Для увеличения числа кабельных вводов используйте дополнительные вводы с аналогичной степенью защиты IP65 - не делайте отверстия самостоятельно;
• При длительной эксплуатации проверяйте состояние уплотнителей двери - при старении они теряют эластичность и нарушают герметичность;
• Щит с монтажной панелью ЩМПг-80.60.25 с кабельным фланцем IP65 от EKF PROxima легко обслуживается - достаточно открыть дверь и произвести диагностику без демонтажа всего шкафа.
