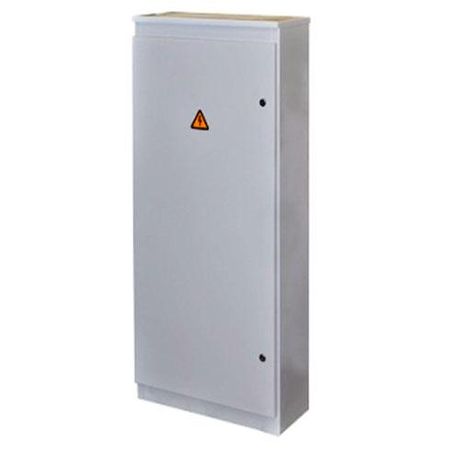

Щит ВРУ1-49-04 Электроспектр _VRU4904

Щит ВРУ1-49-04 от бренда ОЩ Электроспектр - это вводно-распределительное устройство, предназначенное для приема, распределения и учёта электроэнергии в жилых и общественных зданиях. Щит ВРУ1-49-04 обеспечивает защиту цепей от перегрузок и коротких замыканий, работая в сети 380/220 В, 50 Гц.

Назначение и область применения

Щит ВРУ1-49-04 используется для ввода электропитания в здание и последующего распределения энергии по внутренним групповым линиям. Применяется в многоквартирных жилых домах, офисах, школах, больницах и других объектах с трёхфазным питанием. Устройство принимает энергию от внешней ЛЭП или трансформаторной подстанции, затем делит её на группы для освещения, розеток, оборудования и других потребителей.

Технические характеристики

• Номинальное напряжение: 380/220 В переменного тока
• Частота: 50 Гц
• Назначение: вводно-распределительное устройство (ВРУ)
• Защита: от перегрузок и коротких замыканий
• Исполнение: для установки внутри помещений

Совместимость и монтаж

Щит ВРУ1-49-04 рассчитан на монтаж в электрощитовой комнате или специальном шкафу. Подключение осуществляется через входной кабель от источника питания (обычно снизу) и выходные кабели к групповым автоматам (сверху или сбоку). Для правильной сборки требуется наличие подходящих автоматических выключателей, счетчиков и коммутирующих элементов - они не входят в комплект и выбираются отдельно. Монтаж выполняют квалифицированные электромонтеры согласно ПУЭ.

Безопасность и стандарты

Щит ВРУ1-49-04 соответствует требованиям к вводно-распределительным устройствам для сетей до 1000 В. Обеспечивает защиту от перегрузок и КЗ за счёт установленных аппаратов защиты - однако сами автоматы, УЗО и счётчики должны быть выбраны и установлены в соответствии с проектом и нагрузками. Устройство не имеет встроенной защиты от перенапряжений - для этого требуются дополнительные устройства.

Преимущества

• Стандартная конструкция, совместимая с типовыми решениями для жилых и общественных зданий
• Обеспечивает централизованную точку управления и учёта электроэнергии
• Поддерживает гибкую настройку групповых линий под конкретный проект
• Произведён компанией ОЩ Электроспектр - известным производителем электротехнического оборудования в России

Ограничения применения

• Не предназначен для наружной установки - не имеет защиты IP выше IP54
• Не содержит встроенного счётчика, автоматов или УЗО - все элементы монтируются отдельно
• Не подходит для систем с высокими импульсными нагрузками или частыми скачками напряжения без дополнительной защиты
• Не применяется в взрывоопасных средах или помещениях с повышенной влажностью без дополнительных мер

Примеры использования

• Ввод электроэнергии в девятиэтажный жилой дом с трёхфазным питанием
• Распределение мощности по этажам в административном здании
• Центральный щит в школе для организации освещения, розеточных и силовых линий
• Монтаж в коттеджных поселках при централизованном вводе от ТП

Практические советы

• Перед монтажом проверьте соответствие входного кабеля сечению и типу (например, ВВГнг-Ls) - он должен выдерживать максимальную нагрузку всего дома
• Выбирайте автоматические выключатели с нужной номинальной величиной тока (C16, C25, C32 и т.д.) исходя из расчетной нагрузки каждой группы
• Установите УЗО на группы розеток и ванных комнат - это обязательное требование ПУЭ
• Убедитесь, что посадочные места в щите ВРУ1-49-04 позволяют смонтировать выбранные модульные аппараты - количество мест ограничено конструкцией корпуса
• При проектировании учтите возможность будущего расширения - лучше сразу предусмотреть запас свободных модулей
