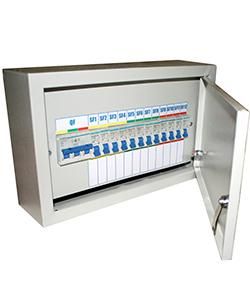

Щиток осветительный навесной ОЩВ-12 УХЛ4 63/25А IP54 Электротехник ET004195

Щиток осветительный навесной ОЩВ-12 УХЛ4, 63/25А, IP54 от бренда Электротехник предназначен для приема и распределения электроэнергии в трёхфазных сетях 380/220 В, обеспечивая защиту светильников и других нагрузок от перегрузок и коротких замыканий. Металлический корпус с защитой IP54 делает его подходящим для использования в условиях повышенной запыленности и влажности.

Назначение и область применения

Щиток осветительный навесной ОЩВ-12 УХЛ4, 63/25А, IP54 используется для централизованного управления и защиты осветительных цепей в помещениях и на открытых площадках. Подходит для объектов жилой, коммерческой и промышленной недвижимости: офисов, складов, производственных участков, парковок, фасадов зданий. Применяется там, где требуется надёжная защита оборудования от внешних воздействий и возможность быстрого отключения группы светильников.

Технические характеристики

• Тип изделия: щит осветительный навесной
• Номинальное напряжение: 380 В (трёхфазная сеть), совместим с системой TN-S/TN-C-S
• Номинальный ток ввода: 63 А
• Рабочий ток отходящих линий: до 25 А (на каждую группу)
• Степень защиты: IP54 — защищён от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от брызг воды со всех сторон
• Материал корпуса: сталь с порошковым покрытием — устойчив к коррозии и механическим повреждениям
• Способ монтажа: открытый, навесной — крепится на стену с помощью кронштейнов или болтов
• Наличие вводного автомата: да — позволяет отключить весь щиток одним движением
• Комплектация: DIN-рейка, шины N (нейтраль) и PE (защитное заземление), места под модульные автоматы

Совместимость и монтаж

Щиток осветительный навесной ОЩВ-12 УХЛ4, 63/25А, IP54 совместим с любыми модульными автоматами стандарта DIN 35 мм. Для монтажа необходимы: дрель, свёрла по металлу, уровень, крепёж (болты M6–M8, гайки, шайбы). Кабели заводятся через предварительно подготовленные входные отверстия — они не закрыты заглушками, поэтому перед установкой следует выбрать нужные каналы и удалить лишние пробки. Обязательно выполните заземление корпуса через клемму PE. Не допускается монтаж внутри помещений с постоянным контактом с водой или в местах с температурой ниже -40 °C — серия УХЛ4 рассчитана на умеренный и холодный климат, но не на экстремальные холода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 51321.1 и ГОСТ Р 50030.2, что гарантирует безопасную работу в сетях до 1000 В. Наличие вводного автомата и шин N/PE обеспечивает соответствие нормам ПУЭ по разделению рабочего и защитного проводников. Сертифицирован для эксплуатации в районах с умеренным и холодным климатом (обозначение УХЛ4 — умеренно-холодный климат, вариант 4).

Преимущества

• Высокая прочность металлического корпуса — выдерживает удары и давление
• Защита IP54 — надёжна в сырых и пыльных средах, где обычные пластиковые щитки выходят из строя
• Готовая внутренняя компоновка — не требует самостоятельной сборки шин и крепления реек
• Встроенный вводной автомат — исключает необходимость отдельного рубильника
• Доступная цена и простота обслуживания — легко заменить автомат или добавить новую линию

Ограничения применения

• Не предназначен для установки в помещениях с высокой влажностью (бассейны, баня, промывочные цеха) — IP54 не обеспечивает защиту от струй воды под давлением
• Не рекомендован для монтажа в местах с частыми перепадами температуры выше +40 °C — возможна деформация изоляции
• Не подходит для подземных или подвальных помещений без принудительной вентиляции — риск конденсата
• Номинальный ток 63 А ограничен — нельзя использовать как главный ввод для крупных объектов с мощностью более 40 кВт

Примеры использования

• Распределительный щиток для освещения торгового зала на складе
• Центральный пункт управления уличным освещением двора многоквартирного дома
• Автономный щиток для светильников на автостоянке
• Подключение точечных светильников в производственном цехе с высокой запылённостью

Практические советы

• Перед установкой проверьте, чтобы все кабели имели достаточную длину для свободного подключения к шинам N и PE
• Выбирайте автоматы с током срабатывания 10–16 А для LED-светильников, 25 А — для люминесцентных и галогеновых
• Обязательно подпишите каждый автомат — так проще найти проблемную линию при ремонте
• При использовании в холодном климате (УХЛ4) избегайте длительных простоев зимой — периодическое включение снижает риск конденсата
• Щиток ОЩВ-12 УХЛ4, 63/25А, IP54 от Электротехник можно использовать как базовый элемент для последующего расширения — есть место под ещё два-три автомата
