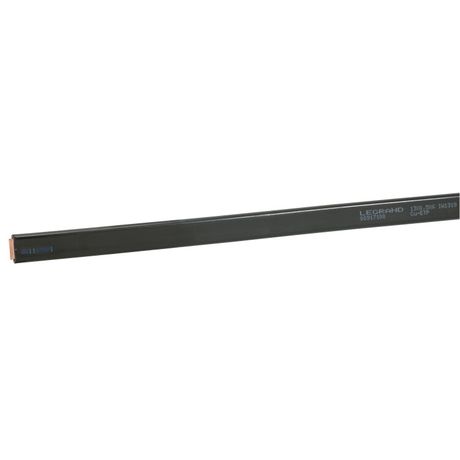

Шина Медная Гибкая 13х3 мм | 037410 Legrand

Медная гибкая шина 13×3 мм2 от Legrand Euro (артикулы 37410 и 037410) предназначена для надёжного соединения токоведущих элементов в распределительных устройствах, где требуется высокая проводимость и возможность изгиба при монтаже.

Назначение и область применения

Эта шина используется для передачи тока между компонентами внутри щитов, панелей и распределительных устройств. Подходит для установки в силовых цепях постоянного и переменного тока до 160 А. Применяется там, где важна гибкость - например, при необходимости обхода препятствий, изменения направления токоведущего пути или монтаже в ограниченном пространстве.

Технические характеристики

• Размер сечения: 13 × 3 мм - плоская форма обеспечивает равномерное распределение тока и удобство крепления;
• Номинальный ток: 160 А - способна безопасно проводить нагрузку этого уровня при нормальных условиях эксплуатации;
• Материал: медь - высокая электропроводность и устойчивость к окислению;
• Гибкость: да - позволяет изгибать шину без потери механической целостности и проводимости;
• Покрытие: необработанная поверхность - без лака, олова или другого антикоррозийного слоя; требует защиты при использовании во влажной среде;
• Тип изделия: шина сборная - предназначена для комбинирования с другими элементами системы, например, с клеммами, изоляторами или зажимами.

Совместимость и монтаж

Шина совместима с крепёжными элементами, рассчитанными на толщину 3 мм и ширину 13 мм. Для фиксации используются болты, шайбы и изоляционные вставки соответствующего размера. Учитывайте посадочные отверстия - они должны соответствовать толщине материала шины. Гибкость позволяет выполнять изгибы радиусом не менее 50 мм без повреждений. Монтаж рекомендуется проводить с соблюдением усилия затяжки, указанного производителем крепёжа - перегрузка может деформировать медную шину.

Безопасность и стандарты

Шина изготовлена в соответствии с требованиями к токоведущим элементам для электроустановок. Хотя явного указания стандарта нет, её применение допустимо в системах, соответствующих ГОСТ Р 50030.2 и IEC 61439. Отсутствие защитного покрытия требует контроля окружающей среды - не применяйте в местах с повышенной влажностью, химически активными испарениями или риском коррозии без дополнительной изоляции.

Преимущества

• Высокая проводимость меди снижает потери энергии и нагрев при работе;
• Гибкость упрощает монтаж в сложных конфигурациях, исключает необходимость в жёстких переходниках;
• Плоская форма увеличивает площадь контакта с клеммами, что улучшает тепловой режим соединения;
• Универсальность - подходит как для новых установок, так и для модернизации существующих щитов.

Ограничения применения

• Не использовать без внешней изоляции в помещениях с высокой влажностью, сыростью или агрессивной средой - необработанная медь подвержена окислению;
• Не предназначен для открытой прокладки вне щита - отсутствует защита от механических воздействий и случайного прикосновения;
• Не следует использовать в цепях с частыми импульсными нагрузками выше 160 А - возможен перегрев и потеря прочности;
• Запрещено применять в качестве основного провода вместо кабеля - не имеет изоляции и не рассчитана на мобильное использование.

Примеры использования

• Соединение входного автомата с групповыми автоматами в распределительном щите;
• Объединение нескольких шинных рядов в одном корпусе;
• Переход от вертикальной к горизонтальной трассе в крупных щитах управления;
• Формирование общей шины PE или N в промышленных панелях.

Практические советы

• При изгибе используйте специальные формовочные инструменты - ручной изгиб может вызвать микротрещины;
• После монтажа проверьте контактные поверхности - при необходимости зачистите их мягкой щёткой;
• Если шина будет работать в условиях влаги, обязательно нанесите антиоксидантную смазку на места соединений и закройте всю конструкцию герметичным кожухом;
• Для точного подбора длины - учтите запас на изгибы и крепление: каждый изгиб потребует минимум 20–30 мм дополнительной длины;
• Артикулы 37410 и 037410 - это один и тот же продукт; различие лишь в оформлении номера - выбирайте любой доступный.
