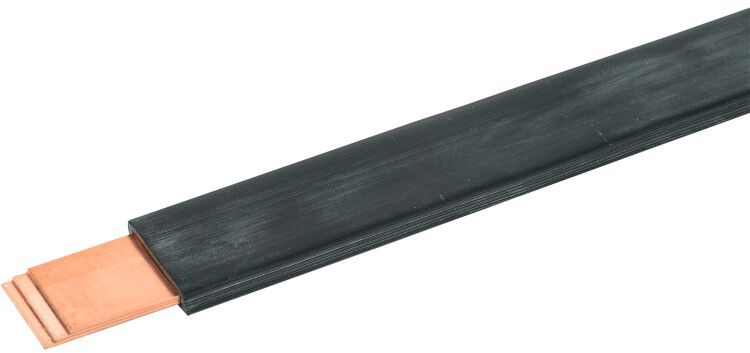

Шина медная гибкая изолированная ШМГ 2x(32x1мм) 2м | YBF10-02-032-01 IEK

Шина медная гибкая изолированная ШМГ 2x(32x1мм) от IEK предназначена для надёжного соединения токоведущих элементов в распределительных устройствах. Благодаря гибкости и изоляции, она упрощает монтаж в ограниченном пространстве и снижает риск замыканий. Артикул ybf10-02-032-01 соответствует требованиям ГОСТ 859 и подходит для промышленных и коммерческих объектов.

Назначение и область применения

Шина медная гибкая изолированная ШМГ 2x(32x1мм) используется для создания гибких токоведущих трасс между оборудованием в распределительных щитах, шинопроводах и системах электроснабжения. Применяется в НКУ, силовых панелях, на производствах, в офисных и жилых зданиях. Подходит там, где требуется компактное, безопасное и долговечное соединение с возможностью изменения направления проводника без жестких фиксаций.

Технические характеристики

• Тип изделия: шина гибкая, изолированная
• Материал: медь марки М1 по ГОСТ 859
• Конструкция: две параллельные пластины, каждая толщиной 1 мм
• Размер пластины: 32 мм × 1 мм (ширина × толщина)
• Номинальный рабочий ток: 406 А
• Срок службы: до 30 лет при соблюдении условий эксплуатации
• Изоляция: обеспечивает электробезопасность и предотвращает КЗ между фазами

Совместимость и монтаж

Шина медная гибкая изолированная ШМГ 2x(32x1мм) совместима с контактными зажимами, болтовыми соединениями и шинными системами, рассчитанными на ток до 406 А. Для монтажа используются стандартные крепёжные элементы - болты M8–M12. Учитывают посадочные размеры: ширина пластины 32 мм требует зажимов с аналогичным внутренним проёмом. Изоляция позволяет монтировать шину рядом с другими токоведущими частями без дополнительных изолирующих прокладок. Не рекомендуется перегибать шину радиусом менее 50 мм - это может повредить изоляцию.

Безопасность и стандарты

Произведена из меди М1 по ГОСТ 859, что гарантирует высокую электропроводность и устойчивость к окислению. Изоляция соответствует требованиям безопасности для работы в условиях повышенной влажности и температур до +70 C. Соответствует нормам для электроустановок в помещениях класса IP20 и выше. Не содержит свинца и других запрещённых веществ.

Преимущества

• Гибкость позволяет легко формировать сложные маршруты без резки и пайки
• Изолированные пластины исключают случайные контакты и сокращают время монтажа
• Высокая плотность тока (406 А) снижает необходимость в использовании нескольких шин параллельно
• Долгий срок службы - до 30 лет - минимизирует затраты на обслуживание
• Стандартная ширина 32 мм обеспечивает совместимость с большинством промышленных шинных систем

Ограничения применения

• Не предназначен для открытого монтажа на улице - изоляция не защищена от UV-излучения и осадков
• Не работает при температурах выше +70 C - возможна деформация изоляции
• Не допускается механическое воздействие (удары, перегибы меньше 50 мм радиусом)
• Не следует использовать в средах с агрессивными химическими испарениями - изоляция не устойчива к растворителям и кислотам

Примеры использования

• Подключение входного автомата к главному шинопроводу в распределительном щите цеха
• Связка между преобразователем частоты и двигателем в системе автоматизации
• Формирование ответвлений в шинопроводе торгового центра
• Переход от жёсткой шины к гибкому выводу в ящике управления насосной станцией

Практические советы

• При установке проверьте соответствие ширины пластины (32 мм) зажимам - не используйте слишком маленькие или большие клеммы
• Обязательно затягивайте болты моментом, указанным в документации оборудования - недостаточное усилие вызывает нагрев, избыточное - повреждает металл
• При необходимости резки шины - используйте специальные ножницы по меди, не применяйте болгарку
• Проверяйте целостность изоляции перед монтажом - даже микротрещины могут стать причиной пробоя
• Для многократных перемещений (например, в тестовых стендах) лучше выбрать более толстую изоляцию - данная модель оптимальна для постоянной установки
