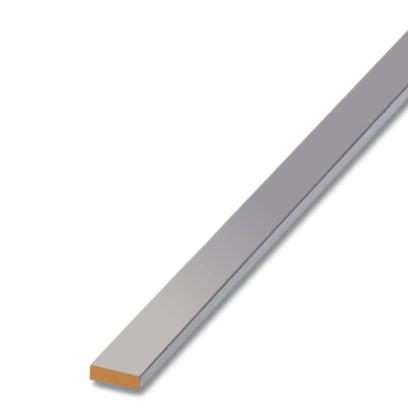

Шина нейтрали NLS-CU 3/10 SN 1000MM | 0402174 Phoenix Contact

Шина нейтрали NLS-CU 3/10 SN 1000MM от Phoenix Contact предназначена для надёжного соединения нулевых проводников в распределительных щитах. Медная шина с оцинкованным покрытием обеспечивает долговечность и устойчивость к коррозии, а её длина 1000 мм позволяет удобно распределять ноль между несколькими устройствами.

Назначение и область применения

Шина нейтрали NLS-CU 3/10 SN 1000MM используется для создания единой точки подключения нулевых проводников в электрических щитах. Применяется в системах TN-S и TN-C-S, где требуется организовать массовое заземление или зануление. Подходит для установки в бытовых, коммерческих и промышленных распределительных устройствах - например, на DIN-рейку в щитах управления, освещения, автоматики.

Технические характеристики

• Материал: медь - высокая электропроводность и устойчивость к нагреву
• Покрытие: оцинкованное - защищает от окисления и коррозии
• Цвет: серебристый - визуально отличается от фазных шин
• Длина: 1000 мм - позволяет подключить до 10–15 точек в зависимости от шага
• Стандарт: DIN VDE 0611-4:1991-02 - соответствует немецкому требованию к нейтральным шинам
• Фиксация: монтируется на DIN-рейку 35 мм

Совместимость и монтаж

Шина нейтрали NLS-CU 3/10 SN 1000MM совместима с любыми стандартными DIN-рейками шириной 35 мм. Для подключения используются болты M3, которые затягиваются ключом на 5,5 мм. Кабели с жилами до 10 мм2 можно подсоединять напрямую - изоляция не должна входить под контактную площадку. Установка выполняется после отключения питания; рекомендуется проверить плотность контакта после первого включения нагрузки.

Безопасность и стандарты

Изделие соответствует стандарту DIN VDE 0611-4:1991-02, который регламентирует требования к нейтральным шинам в электроустановках. Это гарантирует безопасность при токовых нагрузках и соответствие нормам Европейского союза. Шина не содержит свинца и других запрещённых веществ - соответствует RoHS.

Преимущества

• Высокая проводимость меди снижает потери энергии и перегрев
• Оцинкованное покрытие увеличивает срок службы в условиях повышенной влажности
• Чёткая маркировка и серебристый цвет позволяют легко отличить ноль от фазы
• Универсальная длина 1000 мм уменьшает необходимость соединения нескольких шин
• Производится Phoenix Contact - известный бренд с контролируемым качеством сборки

Ограничения применения

Не предназначен для работы в средах с агрессивными химическими испарениями - оцинкованное покрытие не выдерживает постоянного воздействия кислот или щелочей. Не следует использовать как фазную шину - даже при отсутствии напряжения она не рассчитана на механические нагрузки, характерные для фазных цепей. Также не подходит для подключения проводов с жилами более 10 мм2 - возможен перегрев и плохой контакт.

Примеры использования

• Подключение нулевых проводников от автоматических выключателей в квартирном щите
• Распределение нуля на несколько датчиков, реле и преобразователей частоты на производстве
• Объединение нейтральных проводов в щитах освещения многоквартирного дома
• Зануление корпусов оборудования в системах с глухозаземлённой нейтралью

Практические советы

• Перед монтажом проверьте, что все кабели имеют одинаковый тип изоляции и подходят по сечению (до 10 мм2)
• Не перетягивайте болты - это повредит медную основу и снизит контакт
• Если нужна длиннее шина - используйте две NLS-CU 3/10 SN 1000MM с перемычкой, а не спаивайте
• После установки сделайте термографический контроль: горячие участки указывают на плохой контакт
• Артикулы 0402174 и 402174 - это один и тот же продукт, различаются только формат номера
