Шина заземляющая NO-224-90 ШНИ-6х9-10-Д 100А, 10 соединений MC (Энергия света) Б0062913

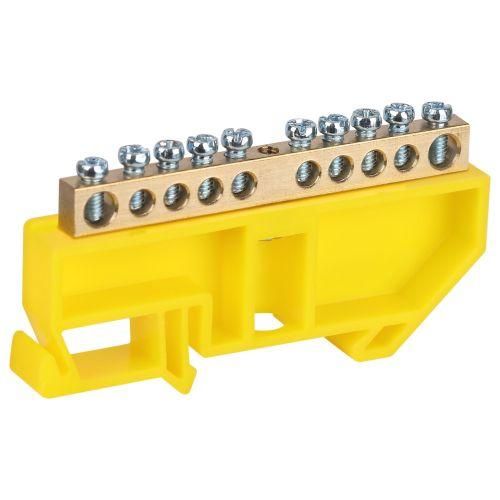

Шина заземления ШНИ-6х9-10-Д (артикул NO-224-90) представляет собой латунную сборку с 10 контактами, предназначенную для организации контура защитного заземления (PE) в щитах с установкой на DIN-рейку через изолирующую подставку. Ключевым критерием выбора этой модели является необходимость подключения проводников сечением от 10 до 25 мм², так как конструкция винтовых зажимов и отверстия диаметром 6 мм не рассчитаны на использование более тонких кабелей. В отличие от шин с открытым монтажом, данная модель выполнена в изолированном исполнении: латунная шина закреплена на полипропиленовом изоляторе с антипиреновыми добавками, что исключает случайный контакт токоведущей части с корпусом щита и позволяет безопасно размещать её в непосредственной близости от других элементов. Желтый цвет изолятора служит обязательным визуальным маркером для идентификации цепи заземления, предотвращая ошибки при коммутации с нулевыми рабочими проводниками. Конструкция предусматривает разделение точек подключения: отверстия диаметром 6 мм предназначены для входящих магистральных проводников, а отверстия 4 мм — для отходящих линий, что обеспечивает надежный контакт при номинальном токе до 100 А. Прижимные винты из оцинкованной стали имеют скругленную форму, что исключает перекусывание жилы при затяжке, однако необработанная поверхность латуни требует контроля качества контакта при эксплуатации в условиях повышенной влажности. Габаритный просвет в 24 мм от задней панели диктует минимально необходимую глубину щитка для корректного монтажа без деформации шин.
