Шина нулевая OptiBox P-KSN-1-3-6x9-05| 303698 | КЭАЗ

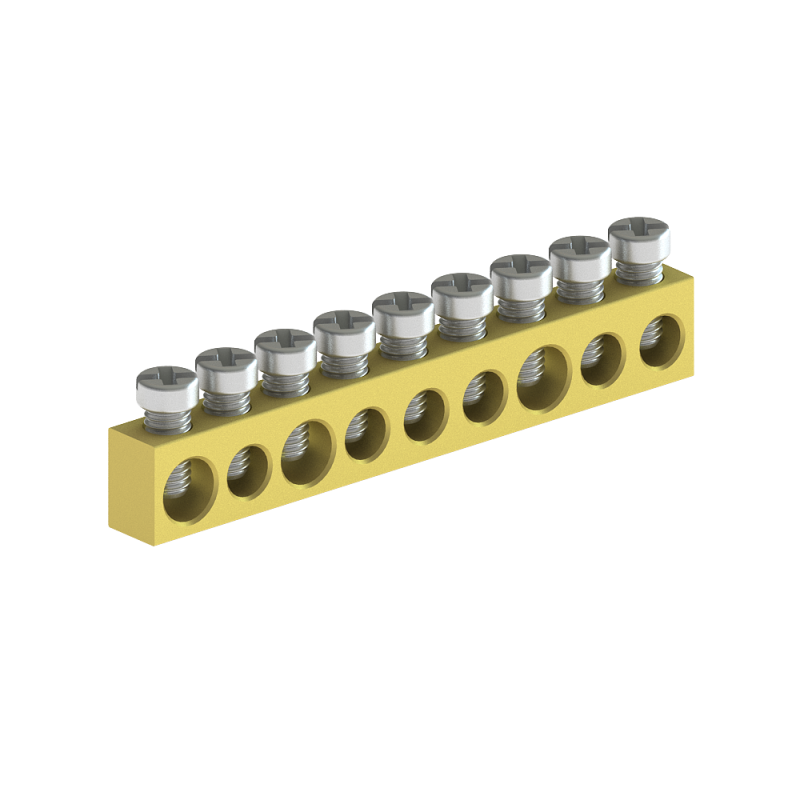

Шина нулевая P-KSN-1-3-6x9-05 КЭАЗ предназначена для организации надёжного нулевого и защитного заземления в распределительных щитах. Этот элемент из медной шины с пятью точками подключения используется в комплекте с держателями OptiBox P-DS и обеспечивает стабильный контакт даже при высоких нагрузках до 100 А.

Назначение и область применения

Шина нулевая P-KSN-1-3-6x9-05 КЭАЗ служит для присоединения нулевых проводников (N), защитных заземляющих (PE) или совмещённых (PEN) в распределительных устройствах. Применяется в силовых щитах жилых, коммерческих и промышленных объектов - например, в автоматических выключателях, УЗО, дифференциальных автоматах. Подходит для систем TN-S и TN-C-S.

Технические характеристики

• Номинальный ток: 100 А - способна выдерживать длительную нагрузку без перегрева
• Материал: медь - обеспечивает низкое переходное сопротивление и хорошую теплопроводность
• Количество соединений: 5 - позволяет подключить до пяти проводников одновременно
• Размер сечения: 6×9 мм - соответствует требованиям для тока 100 А и стандартным нормам ГОСТ
• Способ монтажа: непосредственная установка - фиксируется в специальном держателе, не требует дополнительных креплений
• Поверхность контактов: необработанная - не имеет покрытия, что снижает стоимость, но требует правильного затягивания болтов

Совместимость и монтаж

Шина нулевая P-KSN-1-3-6x9-05 КЭАЗ совместима исключительно с держателями шин серии OptiBox P-DS. Монтируется путём вставки в пазы держателя до защёлкивания. Не применяется с другими типами держателей или щитов. Для подключения проводов используются болты M6 - рекомендуемый момент затяжки 1,4–1,8 Нм. Перед установкой проверьте соответствие сечения провода (до 16 мм2) и наличие изоляционных колец на проводах, чтобы избежать замыканий между соседними контактами.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60947-7-1 для устройств сборки. Обеспечивает класс защиты IP20 при установленной в держателе. Не предназначен для работы во взрывоопасных средах или на открытом воздухе.

Преимущества

• Высокая надёжность контакта благодаря медной шине с минимальным сопротивлением
• Удобство монтажа - фиксация в держателе OptiBox P-DS исключает необходимость сверления или дополнительных креплений
• Стандартные габариты - легко заменяется аналогичными изделиями других производителей
• Подходит для многократного обслуживания - контакты можно перезатягивать без потери качества соединения

Ограничения применения

• Не допускается использование вне держателя OptiBox P-DS - шина не имеет собственного корпуса и не защищена от случайного прикосновения
• Не предназначена для внешней установки - отсутствует защита от влаги и пыли
• Не рекомендуется применять с проводниками больше 16 мм2 - риск недостаточного контакта и перегрева
• Необработанная поверхность требует контроля момента затяжки - слабая затяжка вызывает нагрев, слишком сильная - повреждение резьбы

Примеры использования

• Объединение нулевых проводов от нескольких автоматов в этажном щите жилого дома
• Подключение защитного заземления (PE) в промышленном щите управления насосной станцией
• Разводка PEN-проводника в щите входного распределения здания
• Альтернатива групповой шине в модульных щитах с ограниченным пространством

Практические советы

• Перед установкой убедитесь, что держатель OptiBox P-DS полностью закреплён и не имеет люфта - это предотвращает ослабление контактов при вибрациях
• Используйте только медные провода с подходящим сечением - алюминий несовместим
• Проверяйте плотность контакта после первого включения - возможен лёгкий осадок металла
• При необходимости замены - отключите питание, снимите держатель целиком, а не только шину
• Для удобства маркировки используйте этикетки на каждый контакт - особенно важно при смешанных N/PE/PEN-цепях
