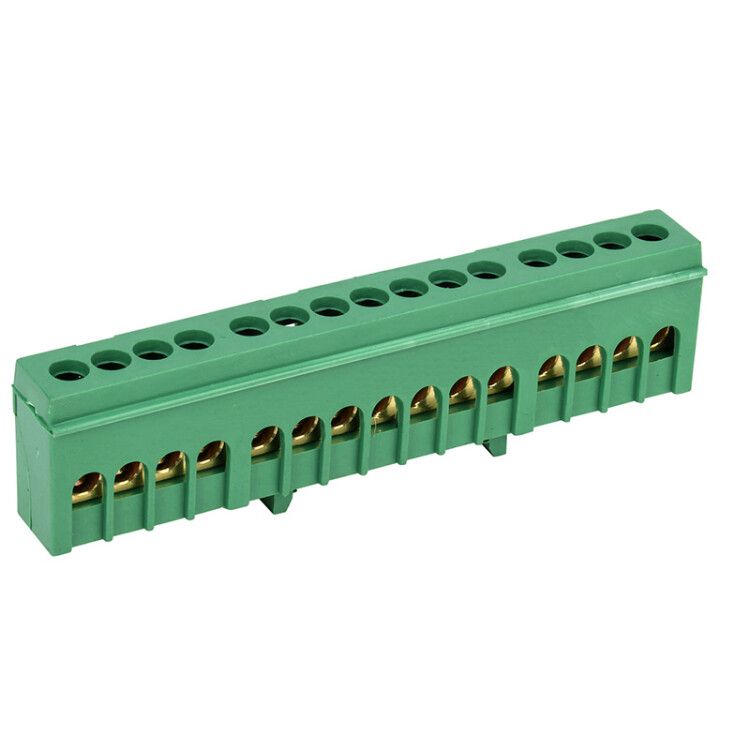

Шина PE «земля» в корпусном зеленом изоляторе на DIN-рейку 6x9 мм 15 групп | 11-2323 REXANT MEET

Шина заземления PE в корпусном зеленом изоляторе на DIN-рейку 6x9 мм 15 групп от REXANT — это компактное решение для организации систем заземления и зануления в распределительных щитах. Артикул etm11-2323 позволяет легко идентифицировать продукт при закупках и монтаже.

Назначение и область применения

Шина заземления PE используется для объединения нескольких защитных проводников (PE) в одном месте — например, в щите автоматического выключателя или распределительном устройстве. Она обеспечивает надежное электрическое соединение между заземляющими проводами оборудования, корпусами машин, металлическими элементами и основным контуром заземления. Применяется в промышленных, коммерческих и жилых объектах: в щитах управления станков, конвейеров, освещения, HVAC-систем и других электроустановок.

Технические характеристики

• Тип: Шина заземления PE
• Способ монтажа: Крепление на DIN-рейку (стандарт 35 мм)
• Номинальный ток: 100 А — способна безопасно проводить ток до этого значения без перегрева
• Материал контактов: Латунь — обеспечивает низкое переходное сопротивление и устойчивость к окислению
• Количество точек подключения: 15 — можно подсоединить до 15 проводов
• Габариты: 6×9 мм — сечение проводника, совместимое с типичными медными жилами до 16 мм²
• Изоляция: Корпус из самозатухающего пластика зеленого цвета — защищает от случайного прикосновения и снижает риск возгорания
• Покрытие: Без покрытия — поверхность латуни не имеет антикоррозийного слоя, но сохраняет хорошую проводимость
• Рабочая влажность: До 90% относительной влажности — не рекомендуется для постоянной эксплуатации во влажных средах без дополнительной защиты

Совместимость и монтаж

Шина REXANT etm11-2323 устанавливается на стандартную DIN-рейку типа TS35. Для монтажа достаточно защелкнуть её на рейку — дополнительные крепления не требуются. Подключение проводов осуществляется через винтовые зажимы, расположенные вдоль всей шины. Максимальная площадь сечения провода — до 16 мм². Убедитесь, что все провода зачищены на 8–10 мм и плотно затянуты — это исключает нагрев и искрение. Цвет изолятора (зеленый) соответствует требованиям ГОСТ Р 50462 для обозначения защитного проводника PE.

Безопасность и стандарты

Изоляционный корпус выполнен из самозатухающего материала, который не поддерживает горение — повышает пожаробезопасность при аварийных ситуациях. Соответствует требованиям к изолированным шинам для внутренней установки в электрощитах. Несмотря на отсутствие явного указания стандарта, конструкция соответствует принципам IEC 60947-7-1 и ГОСТ Р 50030.2. Производитель REXANT соблюдает базовые нормы качества для бытовой и промышленной электротехники.

Преимущества

• Высокая надежность соединений благодаря материалу — латуни
• Защита от поражения током благодаря изолированному корпусу
• Удобство сборки — 15 точек подключения в одной шине вместо множества отдельных клемм
• Экономия места в щите — компактная форма занимает минимум пространства
• Зеленый цвет изолятора — сразу видно, что это именно PE-шинa, а не N-шина

Ограничения применения

• Не предназначен для внешней установки — отсутствует защита IP, не рассчитана на воздействие атмосферных осадков
• Не следует использовать в помещениях с влажностью выше 90% длительно — возможна коррозия латуни без покрытия
• Не подходит для подключения проводов сечением более 16 мм² — зажимы не рассчитаны на большие нагрузки
• Не является полноценной нулевой шиной (N) — хотя может использоваться для PE, для N требуется отдельная шина с другим обозначением

Примеры использования

• Подключение защитных проводов от всех розеток в этажном щите многоквартирного дома
• Объединение заземляющих проводов от станков на производственной линии
• Фиксация PE-проводов от светильников, вентиляторов и насосов в распределительном щите офисного здания
• Сборка системы TN-S или TT в частном доме с отдельным контуром заземления

Практические советы

• Перед монтажом проверьте, чтобы все провода были одинакового сечения — так проще равномерно распределить нагрузку
• Не используйте эту шину для нулевых (N) проводников — даже если они физически подходят, это нарушает цветовое и функциональное разделение
• При необходимости увеличить количество точек — параллельно установите еще одну шину REXANT etm11-2323, соединив их перемычкой
• Проверяйте затяжку винтов каждые 1–2 года — особенно в условиях вибраций (например, рядом с двигателями)
• Если щит находится в сыром помещении (бассейн, подвал), дополнительно герметизируйте входы проводов или выбирайте шины с IP-защитой
