Шина соединительная типа PIN (12 штырей) 3Р 100 А (22 см) | 11-2256 REXANT MEET

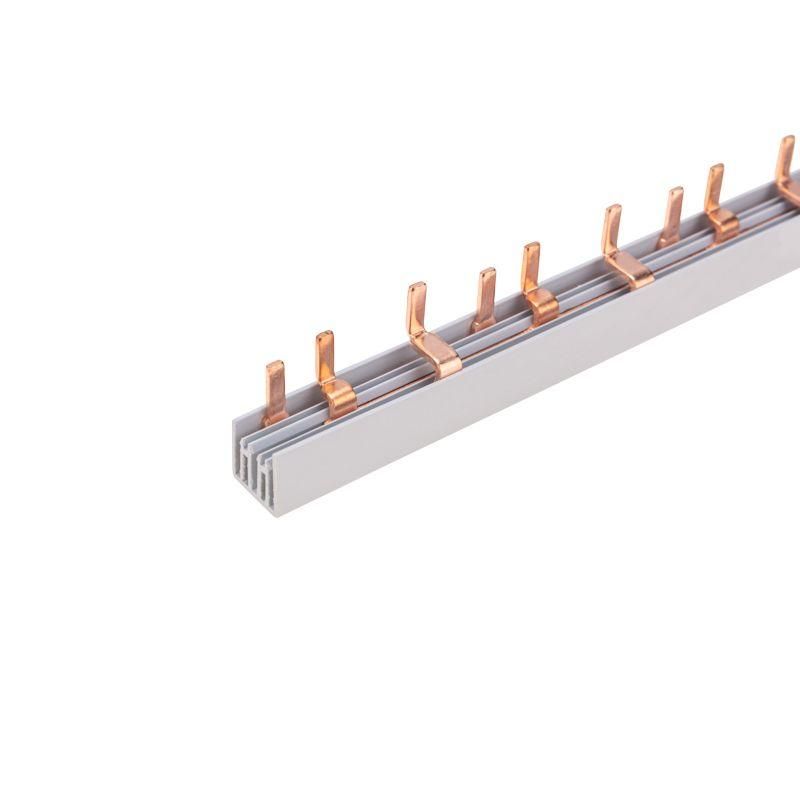

Шина соединительная типа PIN (12 штырей) 3P 100 А 22 см от Rexant - компактное решение для распределения тока между несколькими автоматическими устройствами в щите. Артикул etm11-2256 позволяет легко найти и заказать эту шину в каталоге, а её трёхфазная конструкция делает её идеальной для промышленных и коммерческих установок.

Назначение и область применения

Шина соединительная типа PIN (12 штырей) 3P 100 А 22 см предназначена для надёжного и удобного соединения нескольких аппаратов в одном ряду: автоматических выключателей, выключателей нагрузки, дифференциальных автоматов и других устройств с штыревыми контактами. Она исключает необходимость прокладывать отдельные провода между каждым прибором, упрощая сборку и обслуживание распределительных щитов. Применяется в промышленных щитах, на станках, в системах управления, где требуется компактное и безопасное распределение тока по трём фазам.

Технические характеристики

• Количество фаз: 3 (трёхполюсная)
• Номинальный ток: 100 А - способна работать постоянно при такой нагрузке без перегрева
• Максимальное рабочее напряжение: 400 В - соответствует сетям 380/220 В переменного тока
• Поперечное сечение: 443 мм2 - обеспечивает минимальное сопротивление и высокую тепловую стойкость
• Материал: медь - отличается высокой проводимостью и долговечностью
• Тип подключения: штырь (Pin) - совместима с аппаратурой, имеющей штыревые зажимы
• Величина шага: 18 мм - стандартный интервал между контактами, соответствует большинству модульных устройств
• Длина: 22 см - оптимальна для установки до 12 аппаратов в один ряд
• Количество полюсов: 1 - одна шина объединяет три фазы одновременно
• Способ монтажа: на аппарат - крепится непосредственно к выводам устройств, не требует дополнительных кронштейнов

Совместимость и монтаж

Шина соединительная типа PIN (12 штырей) 3P 100 А 22 см совместима с любыми аппаратами, имеющими штыревые контакты с шагом 18 мм. Подходит для популярных серий автоматов ABB, Schneider Electric, Legrand, IEK, EKF и других, если они используют стандартную штыревую систему. Монтаж выполняется просто: каждый штырь шины вставляется в гнездо устройства, после чего аппарат закрепляется на DIN-рейке. Шина не требует инструментов для установки - достаточно плотного вдавливания. Убедитесь, что все аппараты находятся в одной плоскости и точно выровнены по шагу, чтобы избежать перекоса и плохого контакта.

Безопасность и стандарты

Изделие изготовлено из меди с диэлектрическим корпусом, не поддерживающим горение. Это снижает риск распространения огня при КЗ или перегрузке. Конструкция защищает от случайного прикосновения к токоведущим частям. Хотя шина не имеет явного указания на соответствие ГОСТ или IEC, она изготовлена в соответствии с требованиями, принятыми в промышленном оборудовании для низковольтных распределительных систем. Для работы в условиях повышенной влажности или запылённости рекомендуется использовать в закрытых щитах с классом защиты IP54 и выше.

Преимущества

• Уменьшает количество проводов в щите - повышает чистоту сборки и снижает вероятность ошибок при монтаже
• Обеспечивает равномерное распределение тока между всеми фазами
• Снижает переходное сопротивление благодаря массивному медному сечению
• Защитный корпус предотвращает короткое замыкание между соседними полюсами
• Экономит время при установке и последующем обслуживании

Ограничения применения

• Не подходит для устройств с винтовыми зажимами - только для штыревых контактов
• Работает только при температуре окружающей среды до +40 C; при более высоких значениях необходимо снижать нагрузку
• Не предназначен для открытой установки вне щита - отсутствует степень защиты IP
• Не рассчитана на постоянное использование при токе выше 100 А - превышение вызывает перегрев и выход из строя
• Не используется в цепях постоянного тока - предназначена только для переменного тока 50–60 Гц

Примеры использования

• Подключение трёхфазного автомата, двух дифавтоматов и одного выключателя нагрузки в одном ряду
• Распределение питания на группу станков с частотными преобразователями
• Создание распределительной шины в щите управления конвейера
• Альтернатива многожильным перемычкам в щитах с большим количеством автоматов

Практические советы

• Перед установкой проверьте, что все аппараты имеют штыревые контакты с шагом 18 мм - иначе шина не встанет
• Не используйте силовые инструменты для вдавливания - достаточно рук, чтобы избежать деформации контактов
• После монтажа проверьте плотность соединений: слабый контакт вызывает нагрев и окисление
• Если в щите установлено менее 12 аппаратов, можно отрезать лишнюю часть шины ножницами по металлу - сохраняйте целостность изоляции
• Для больших токов (>80 А) регулярно контролируйте температуру шины термопарой или инфракрасным термометром
• Arтикул etm11-2256 и бренд Rexant гарантируют совместимость с другими продуктами этой серии - лучше выбирать всю комплектацию из одного бренда
