Шина уравнивания потенциалов (1804) | 5015553 OBO Bettermann

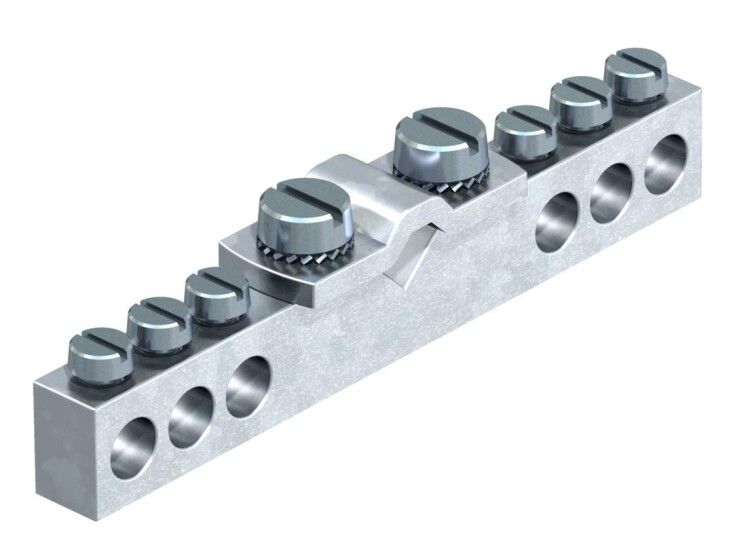

Шина уравнивания потенциалов OBO BETTERMANN артикул 5015553 предназначена для надёжного соединения нескольких проводников в системе выравнивания потенциалов. Применяется в электроустановках для обеспечения безопасности при замыканиях на корпус и снижения шагового напряжения.

Назначение и область применения

Шина уравнивания потенциалов используется для создания единой точки соединения всех защитных проводников, металлических конструкций и оборудования в одном помещении. Это необходимо для предотвращения опасных разниц потенциалов между элементами, особенно в помещениях с повышенной опасностью - бассейнах, ванных комнатах, производственных участках с оборудованием.

Подходит для установки в распределительных щитах, на стене или в шкафах. Часто применяется в жилых домах, больницах, спортивных комплексах и промышленных объектах.

Технические характеристики

• Тип изделия: шина уравнивания потенциалов
• Количество соединений: 7 (6 для проводов 1,5–10 мм2 + 1 для провода 6–16 мм2)
• Материал корпуса и контактов: латунь
• Покрытие контактов: никелированное - повышает corrosion resistance и долговечность
• Покрытие зажимов: гальваническое цинкование - защищает от коррозии
• Тип монтажа: на поверхность - крепится саморезами или дюбелями
• Исполнение: без крышки - доступ к клеммам открытый, удобен для проверки и обслуживания
• Дополнительная информация: 1804 - внутренний код производителя

Совместимость и монтаж

Шина совместима с медными и алюминиевыми проводниками сечением до 16 мм2. Для подключения используются стандартные кабельные наконечники (например, НШВИ, НШВИ-2) или прямые затяжки без них - при соблюдении усилия затяжки.

Устанавливается на плоскую поверхность с помощью двух крепёжных отверстий. Минимальный посадочный диаметр - 6 мм. Крепление рекомендуется выполнять на несущую основу (металлический щит, деревянную/пластиковую панель с подложкой). Учитывайте свободное пространство вокруг шины - минимум 20 мм с каждой стороны для доступа к клеммам.

Безопасность и стандарты

Произведено в соответствии с требованиями ГОСТ Р 50571 и IEC 60364. Материалы соответствуют нормам для электротехнических устройств в условиях высокой влажности и температурных колебаний. Никелированная контактная пластина исключает окисление, что гарантирует стабильное электрическое соединение на протяжении всего срока службы.

Преимущества

• Высокая проводимость благодаря латунному корпусу и никелированному контакту
• Защита от коррозии - цинкование зажимов и никелирование контактов увеличивают срок службы в агрессивных средах
• Открытая конструкция без крышки позволяет легко контролировать состояние соединений и проводить диагностику
• Раздельные зажимы для тонких и толстых проводов обеспечивают точное и безопасное подключение

Ограничения применения

• Не предназначен для установки в местах постоянного воздействия воды - отсутствие герметичной крышки делает её уязвимой к попаданию жидкости
• Не следует использовать в качестве главной заземляющей шины в системах TN-C-S без согласования с проектом - требует обязательного подключения к контуру заземления
• Запрещён монтаж в условиях температур ниже –25 C и выше +70 C без дополнительной термической защиты

Примеры использования

• Подключение защитных проводников от ванны, раковины, радиатора и металлической двери в ванной комнате
• Соединение корпусов станков, трубопроводов и заземляющих проводов на производстве
• Формирование точки уравнивания потенциалов в щите этажного распределения многоквартирного дома

Практические советы

• Перед монтажом проверьте соответствие сечения провода зажиму - 1,5–10 мм2 для 6 клемм, 6–16 мм2 для одной крупной
• Не используйте силовые ключи при затяжке - достаточно обычного отвертки; переусилие повредит резьбу
• После монтажа обязательно проведите контрольное измерение переходного сопротивления - должно быть менее 0,1 Ом
• Для длительной работы в сыром помещении рекомендуется дополнительно покрывать места соединений антикоррозийным составом на основе силикона
• Артикул 5015553 - часть серии TBS от OBO BETTERMANN, которая стандартизирована для совместимости с другими компонентами системы уравнивания потенциалов
