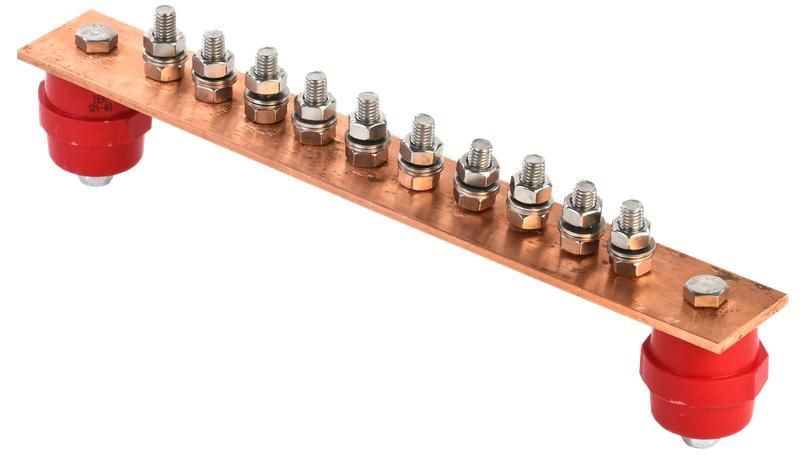

Шина заземляющая главная (ГЗШ) 300х40х4 мм, 630 А, медь IEK (ИЭК) ZGB10-50-010-300

Шина заземляющая главная 300х40х4 мм на 10 подключений медь от бренда IEK предназначена для надёжного соединения нескольких заземляющих и нулевых проводников в одном месте. Эта шина используется в распределительных устройствах, подстанциях и промышленных объектах, где требуется высокая надёжность заземления. Артикул zgb10-50-010-300 соответствует требованиям ГОСТ и рекомендован для проектирования.

Назначение и область применения

Главная заземляющая шина служит центральной точкой соединения всех заземляющих и нулевых проводников в электроустановках. Она объединяет:

• нулевые защитные (PE) и нулевые рабочие (PEN) проводники;
• проводники контура заземления;
• провода системы уравнивания потенциалов;
• заземляющие ответвления от оборудования.

Применяется в щитах низкого напряжения, на подстанциях, в промышленных цехах, жилых и общественных зданиях. Особенно актуальна там, где много устройств требуют отдельного заземления - например, в автоматизированных линиях, серверных, насосных станциях.

Технические характеристики

• Материал: медь - обеспечивает низкое электрическое сопротивление и долгий срок службы.
• Габариты: 300×40×4 мм - длина позволяет разместить все подключения в компактном пространстве, ширина и толщина обеспечивают механическую прочность и тепловую стойкость.
• Номинальный ток: 630 А - выдерживает длительную нагрузку без перегрева даже при аварийных токах замыкания.
• Количество подключений: 10 точек - позволяет подсоединить до десяти проводников одновременно.
• Климатическое исполнение: УХЛ1 - работает в условиях повышенной влажности, запылённости и низких температур.
• Диапазон температур: от -60 до +40 C - подходит для установки в неотапливаемых помещениях, на открытых площадках, в холодильных камерах.
• Изолированный монтаж: да - шина закрепляется через пластиковые изоляторы, исключает случайное замыкание на корпус.
• Срок службы: 30 лет - рассчитана на долговременную эксплуатацию без замены.

Совместимость и монтаж

Шина совместима с медными и алюминиевыми проводниками сечением до 95 мм2. Для подключения используются болтовые зажимы с гайками и шайбами - они уже предусмотрены конструкцией.

Правила монтажа:

• Закрепляйте шину только на изоляционных опорах - не допускайте прямого контакта с металлическими поверхностями.
• Не затягивайте болты сверх нормы - это повредит медную поверхность и снижает контактное давление.
• Перед подключением зачистите концы проводников до металлического блеска - оксидная плёнка увеличивает сопротивление.
• Подключение выполняйте в порядке, указанном в проекте - соблюдайте цветовую маркировку PE/PEN.
• Проверьте момент затяжки болтов согласно документации производителя - обычно 8–10 Нм.

Безопасность и стандарты

Шина соответствует требованиям ГОСТ Р 50571.5.54 и ПУЭ. Применение изолированного монтажа гарантирует безопасность при обслуживании. Материал - медь - не содержит токсичных элементов и не выделяет вредных веществ при нагреве. Климатическое исполнение УХЛ1 подтверждает соответствие условиям эксплуатации в регионах с суровым климатом.

Преимущества

• Высокая проводимость меди минимизирует потери энергии и риск перегрева.
• 10 подключений позволяют отказаться от последовательных перемычек - снижается вероятность обрыва цепи.
• Изолированный монтаж исключает короткое замыкание на корпус щита.
• Долгий срок службы (30 лет) снижает затраты на техобслуживание.
• Стандартные размеры и форма - легко интегрируется в типовые щиты IEK и других производителей.

Ограничения применения

• Не предназначен для работы при температурах выше +40 C - при превышении возможен перегрев и потеря механической прочности.
• Не применяется в качестве основной фазной шины - только для заземления и PEN-проводников.
• Не следует использовать в средах с агрессивными химическими парами (например, серная кислота, хлор) - медь подвержена коррозии.
• Не рекомендуется для мобильных или вибрационных систем - постоянная механическая нагрузка может вызвать трещины в материале.

Примеры использования

• Главный вводный щит многоквартирного дома - объединение PEN-проводника от ТП и заземления контура.
• Щит управления технологическим оборудованием на заводе - подключение заземления станков, конвейеров, датчиков.
• Аварийный освещение и системы безопасности - обеспечение надёжного заземления для резервных цепей.
• Объекты с повышенной взрывоопасностью - уравнивание потенциалов между трубопроводами, емкостями и корпусами.

Практические советы

• Выбирая шину, проверяйте, что её длина (300 мм) достаточна для расположения всех нужных подключений - если их больше 10, используйте две шины параллельно.
• Для удобства обслуживания оставляйте свободное место вокруг шины - не задвигайте её слишком глубоко в щит.
• После монтажа проведите контрольное измерение сопротивления заземления - оно должно быть ≤ 4 Ом (по ПУЭ для TN-C-S).
• При использовании в сыром помещении периодически осматривайте места соединений - следите за появлением окислов.
• Артикул zgb10-50-010-300 - единственный в линейке IEK с такими параметрами. Аналоги от других брендов могут отличаться по шагу отверстий - не меняйте без проверки совместимости.
