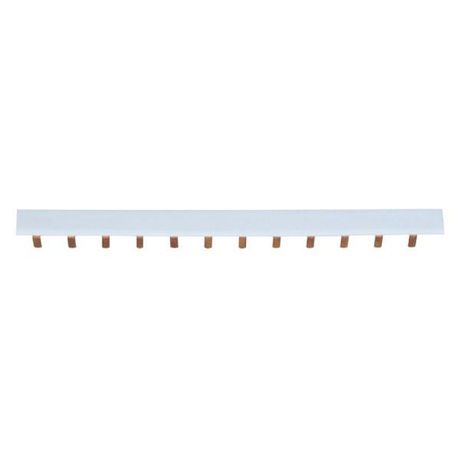

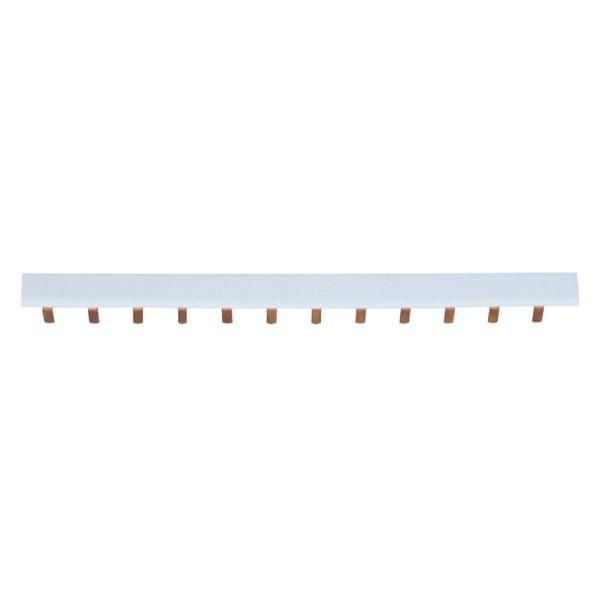

Шинка для автоматического выключателя 1п ВВ101 LS Electric 70211413001 LSIS

Шинка для однополюсного автоматического выключателя ВВ101 от LS Electric предназначена для надёжного соединения нескольких однополюсных автоматических выключателей ВВ101 в одной группе. Артикул 70211413001 обеспечивает компактное и безопасное распределение тока до 63 А между устройствами, что упрощает сборку щитов и снижает количество проводов.

Назначение и область применения

Шинка для однополюсного автоматического выключателя ВВ101 используется для параллельного подключения трёх однополюсных автоматов в одном ряду. Это позволяет передавать питание от одного входного автомата на несколько нагрузок без прокладки отдельных проводов. Применяется в распределительных щитах жилых, коммерческих и промышленных объектов - например, для групп освещения, розеток или маломощного оборудования.

Технические характеристики

• Номинальное напряжение: 415 В - подходит для трёхфазных сетей 380–415 В
• Номинальный ток: 63 А - рассчитана на работу с автоматами до этого значения
• Количество контактов: 1 - одна шина на один полюс, три контакта на шинке для трёх автоматов
• Тип изделия: Шинка - металлический проводящий элемент с зажимами для быстрого подключения
• Количество фаз: 3 - поддерживает подключение трёх однополюсных автоматов в одну шину

Совместимость и монтаж

Шинка для однополюсного автоматического выключателя ВВ101 совместима исключительно с автоматическими выключателями серии ВВ101 от LS Electric и LSIS. Устанавливается на DIN-рейку вместе с автоматами. Подключение происходит через стандартные клеммы автоматов - достаточно вставить шинку в гнёзда и затянуть винты. Не требует дополнительных инструментов, кроме отвертки. Обязательно проверьте, чтобы все автоматы были установлены на одной рейке и имели одинаковый шаг крепления.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для внутренней установки в электроустановках. Материалы шинки устойчивы к перегреву и имеют изоляционную защиту от случайного прикосновения. Напряжение 415 В и ток 63 А обеспечивают соответствие нормам для промышленного и коммерческого использования. Не предназначен для внешней установки или условий с высокой влажностью без защиты корпуса.

Преимущества

• Уменьшает количество проводов в щите - повышает чистоту сборки и снижает риск ошибок
• Обеспечивает равномерное распределение тока между автоматами
• Ускоряет монтаж - не требуется резка и зачистка проводов для каждого автомата
• Снижает тепловые потери благодаря низкому сопротивлению медной шины
• Фиксируется плотно в клеммах автоматов - не выпадает при вибрациях

Ограничения применения

• Не подходит для автоматов других серий - даже аналогичных по току
• Может использоваться только с однополюсными (1P) автоматами ВВ101
• Не применяется в цепях с током выше 63 А - возможен перегрев и выход из строя
• Не рекомендуется использовать в условиях постоянной вибрации без дополнительной фиксации щита
• Не является заменой для многополюсных шин - нельзя применять для двух- или трёхполюсных автоматов

Примеры использования

• Подключение трёх автоматов на освещение в квартире - один вход, три группы света
• Распределение питания на розеточные группы в офисном помещении
• Сборка щита управления для насосов или вентиляторов с автономным отключением каждой единицы
• Замена старой проводки в модернизированных щитах вместо перемычек из провода

Практические советы

• Перед установкой убедитесь, что все автоматы ВВ101 находятся в выключенном состоянии
• Проверьте, что контактные площадки на автоматах чистые - грязь или оксиды снижают надёжность соединения
• Затягивайте винты на шинке усилием, указанным в руководстве ВВ101 - переусиливать нельзя
• Если в щите есть более трёх автоматов, используйте две шинки или переходник на 4–6 полюсов
• Артикул 70211413001 - единственная подходящая шинка для этой модели; другие шинки, даже от LS, могут не подойти по форме клемм
