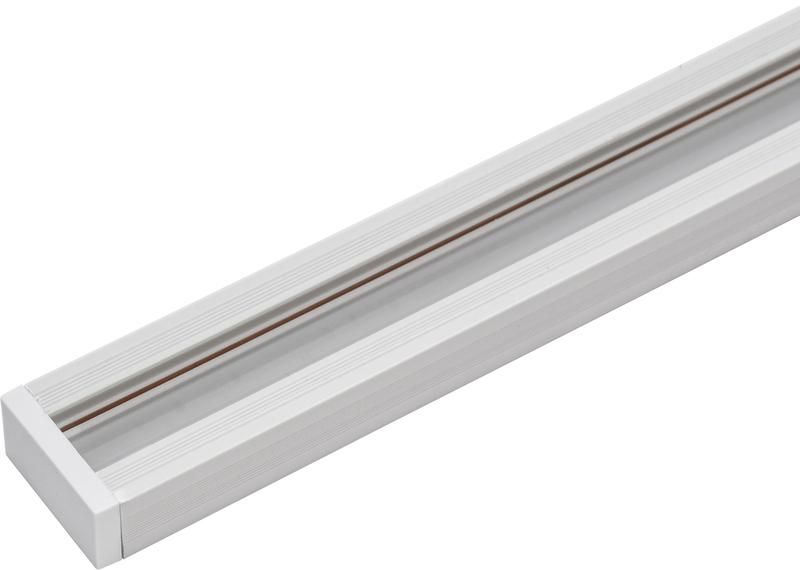

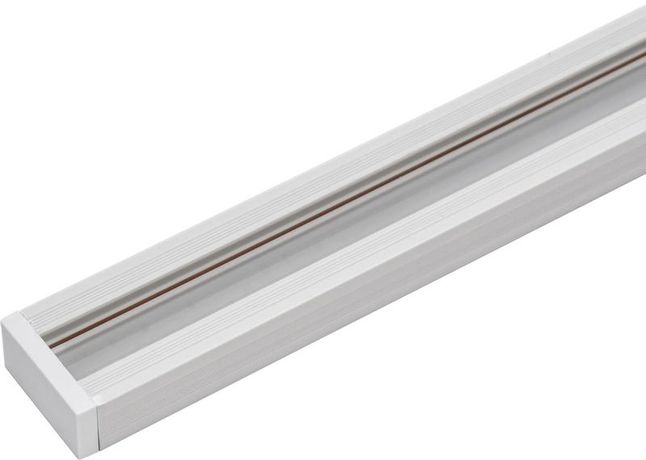

Шинопровод белый (пластик) 1м PTR P 1M-WH с токоподводом и заглушкой - 5051973 Jazzway

Шинопровод белый (пластик) 1м PTR P 1M-WH с токоподводом и заглушкой - это готовый элемент системы распределения электроэнергии для настенного монтажа, предназначенный для безопасного подключения одногрупповых устройств. Бренд JazzWay и артикул 5051973 указывают на серию PTR, где этот шинопровод используется как модульный компонент в слаботочных и осветительных цепях.

Назначение и область применения

Шинопровод PTR P 1M-WH предназначен для прокладки проводов и подключения бытовых и промышленных устройств с питанием до 220 В. Подходит для установки в помещениях с нормальной влажностью: офисы, жилые дома, мастерские, торговые точки. Используется там, где нужна гибкая замена классической проводки - например, для питания светильников, розеток, маломощных станков или систем автоматизации.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в однофазной сети 220–240 В;
• Материал корпуса: поливинилхлорид (PVC) - устойчив к механическим повреждениям, не горюч, не выделяет токсины при перегреве;
• Количество фаз: одна - подходит только для однофазных нагрузок, не для трёхфазных сетей;
• Длина: 1 метр - стандартная секция, можно комбинировать с другими аналогичными элементами;
• Цвет: белый, матовая поверхность - маскирует пыль, не бликует, хорошо сочетается с интерьером;
• Форма: прямоугольная - обеспечивает устойчивую посадку на плоскую поверхность;
• Комплектация: встроенный токоподвод и заглушка - позволяет легко начать и завершить линию без дополнительных деталей.

Совместимость и монтаж

Шинопровод PTR P 1M-WH монтируется накладным способом - крепится саморезами или дюбелями к стене, потолку или другой твёрдой поверхности. Совместим с другими элементами серии PTR: соединители, углы, ответвления того же типа. Для подключения провода используйте встроенные зажимы внутри канала - доступ через съёмную крышку. Убедитесь, что посадочная площадка ровная, чтобы избежать перекоса. Максимальный внешний размер канала - 28×14 мм, внутреннее сечение - около 15×10 мм, что хватает для двух жил сечением до 2,5 мм2.

Безопасность и стандарты

Изготовлен из самозатухающего PVC, соответствует требованиям безопасности для электромонтажа в сухих помещениях. Не имеет защиты IP - не предназначен для влажных зон, улицы или мест с возможным попаданием воды. Напряжение 220 В требует соблюдения правил работы с токоведущими частями - перед монтажом обязательно отключите питание.

Преимущества

• Готовый комплект - токоподвод и заглушка уже установлены, не нужны доп. элементы;
• Лёгкий вес и простота монтажа - не требуется штробление стен;
• Удобство обслуживания - крышка открывается без инструментов для проверки или замены проводов;
• Эстетика - белый матовый цвет не выбивается из интерьера, не требует окраски после установки.

Ограничения применения

• Не использовать во влажных помещениях (ванная, кухня без защиты, подвалы);
• Запрещено применять для мощных потребителей свыше 10 А (не рассчитан на нагревательные приборы, кондиционеры);
• Не совместим с металлическими шинопроводами других серий - только с пластиковыми элементами PTR;
• Не подходит для скрытой проводки - только накладной монтаж.

Примеры использования

• Подключение точечных LED-светильников в офисном помещении;
• Разводка розеток вдоль стены в комнате или гараже;
• Обустройство временной линии питания для оборудования на выставках;
• Монтаж освещения в учебных кабинетах или медицинских кабинетах.

Практические советы

• Перед сборкой проверьте, что все участки шинопровода PTR P 1M-WH имеют одинаковое направление контактов - иначе будет нарушен контакт;
• При использовании нескольких секций оставляйте минимальный зазор между ними - не менее 5 мм - для теплового расширения;
• Не затягивайте крепёж слишком сильно - PVC деформируется, и крышка станет труднооткрываемой;
• Для длинных линий рекомендуется использовать не более 5 последовательных секций - снижается риск перегрева и падения напряжения;
• Артикул 5051973 всегда заказывайте с запасом - в случае повреждения при монтаже заменить одну секцию проще, чем менять всю линию.
