Шинопровод однофазный L1000 PTR 1M-BL накладной/подвесной для трекового освещения черн. Pro JazzWay 5026322

Шинопровод однофазный чёрный 1000 мм PTR 1M-BL - это готовый элемент для сборки трековой системы освещения Jazzway PTR. Он предназначен для питания и крепления светодиодных прожекторов на потолке, обеспечивает надёжный токоподвод и совместим со всеми моделями серии PTR.

Назначение и область применения

Шинопровод однофазный чёрный 1000 мм PTR 1M-BL используется исключительно для организации трекового освещения с применением светильников серии Jazzway PTR. Его применяют там, где нужна гибкая и модульная система точечного освещения - в интерьере жилых помещений, галереях, магазинах, выставочных залах и офисах. Шинопровод служит одновременно и проводящей шиной, и механической опорой для прожекторов.

Технические характеристики

• Номинальное напряжение: 220 В - рассчитан на работу в бытовой и коммерческой электросети 220–240 В AC
• Количество фаз: одна - подходит только для однофазных цепей, не для трёхфазных систем
• Длина: 1000 мм - стандартный сегмент для сборки линейных или угловых треков
• Материал корпуса: алюминий - легкий, прочный, хорошо отводит тепло
• Внешний диаметр / ширина установки: 34 мм - учитывайте этот размер при расчёте свободного пространства между потолком и светильниками
• Форма: прямоугольник - позволяет плотно прилегать к плоской поверхности при накладном монтаже
• Цвет: матовый чёрный - маскирует швы, гармонирует с современным интерьером
• Степень защиты IP40 - защищён от твёрдых частиц крупнее 1 мм, но не от воды; не предназначен для влажных помещений
• Класс защиты I - требует обязательного подключения к заземляющему проводу
• Диапазон температур: от +1C до +55C - нельзя использовать в неотапливаемых помещениях зимой или рядом с источниками высокой теплоты
• Гарантия: 24 месяца

Совместимость и монтаж

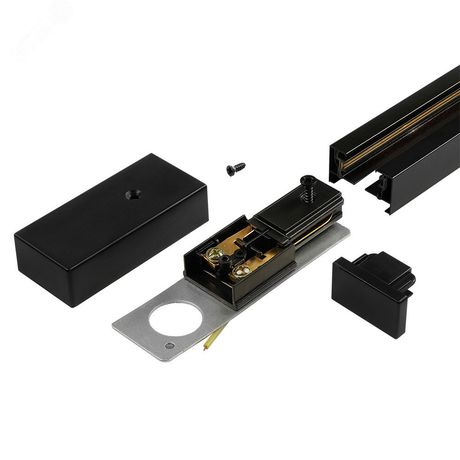

Шинопровод PTR 1M-BL совместим только с прожекторами серии Jazzway PTR, которые имеют встроенные адаптеры для крепления к шине. Для подключения к сети требуется сетевой коннектор (в комплекте). Также в комплекте - торцевая заглушка, закрывающая один край шины.

Монтаж возможен двумя способами:

• Подвесной: через кронштейны или подвесы, фиксируемые к потолку. Удобен при высоких потолках или необходимости регулировки уровня освещения.
• Накладной: крепление непосредственно к потолочной поверхности с помощью саморезов. Требует ровной основы.

Не используйте другие типы креплений - они не обеспечивают надёжного контакта с контактными пластинами внутри шины.

Безопасность и стандарты

Шинопровод соответствует классу защиты I - обязательно подключайте заземляющий провод (PE) к клемме на сетевом коннекторе. Отказ от заземления делает систему опасной. IP40 не допускает попадание брызг или влаги - запрещено использование в ванных, кухнях, на улице или в местах с повышенной влажностью. Нельзя перегружать шину - максимальная нагрузка зависит от мощности подключенных прожекторов, но суммарная мощность не должна превышать 80% от номинала проводки.

Преимущества

• Уже в комплекте: сетевой коннектор и заглушка - ничего дополнительно покупать не надо
• Легко собираются сложные формы: несколько сегментов можно соединить в L-, T- или Z-образные треки
• Матовая поверхность не бликует, не выглядит дешево
• Алюминиевый профиль не деформируется при монтаже и долго сохраняет форму
• Совместимость с целой серией PTR - легко заменить или расширить систему

Ограничения применения

• Не работает с другими брендами или моделями трековых светильников - только с Jazzway PTR
• Запрещена установка в условиях влажности, пыли, химических паров - IP40 недостаточно для таких сред
• Не подходит для холодных помещений ниже +1C - материал теряет эластичность, возможны трещины
• Максимальная длина одного участка - 1000 мм; длинные треки требуют нескольких точек питания
• Не рекомендуется использовать в местах с частыми механическими воздействиями - удары могут повредить внутренние контакты

Примеры использования

• Освещение картин в галерее - прожекторы перемещаются вдоль шины для акцента на произведениях
• Подсветка кухонного острова - равномерное освещение рабочей зоны с возможностью изменения направления света
• Выставочные стенды - гибкая система, позволяющая менять расположение света без переделки проводки
• Интерьеры квартир с натяжными потолками - шинопровод монтируется в нишу, светильники дают направленный свет без лишних элементов

Практические советы

• Перед монтажом проверьте, что сечение провода в вашей проводке соответствует суммарной мощности всех прожекторов - обычно достаточно 1,5 мм2 для 100–150 Вт
• При использовании более двух сегментов - подключайте каждый новый участок отдельным коннектором, чтобы избежать перегрузки
• Не затягивайте крепёж слишком сильно - алюминий мягкий, есть риск повредить резьбу или профиль
• Если шинопровод будет виден - выбирайте чёрный цвет (как PTR 1M-BL): он менее заметен на фоне потолка, чем белый
• Обязательно используйте заглушку на конце - открытые контакты опасны и нарушают герметичность системы
