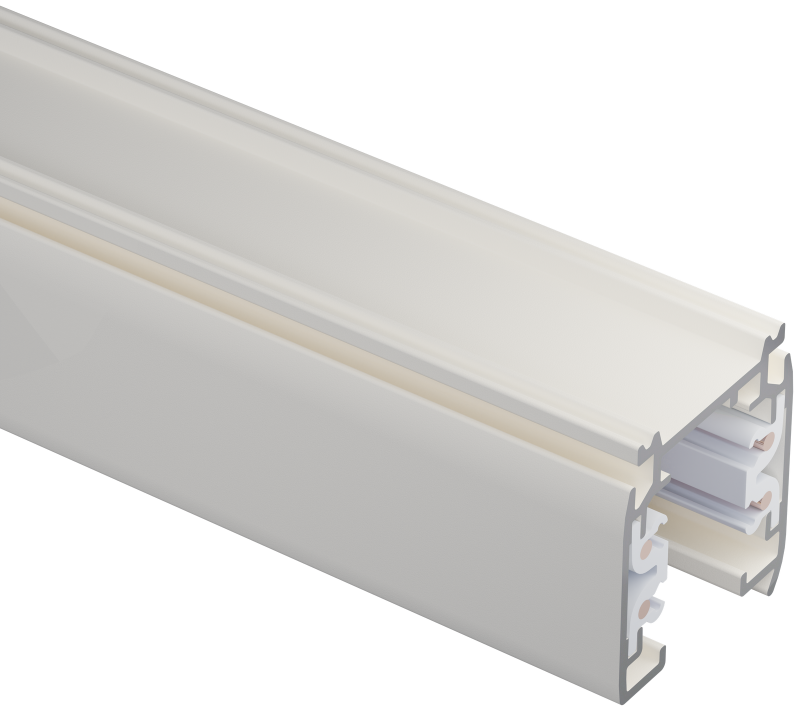

Шинопровод осветительный 96 176 ТС-3Ф-Ш-01-WH 3М | 96176 INNOLUX 33059

Шинопровод ТС-3Ф-Ш-01-WH 3м - это трековый осветительный шинопровод от Innolux, предназначенный для гибкого подключения светильников в трехфазной сети. Подходит для коммерческого и промышленного освещения, где требуется модульная и расширяемая система питания.

Назначение и область применения

Шинопровод ТС-3Ф-Ш-01-WH 3м используется для создания трековых систем освещения с питанием от трех фаз переменного тока. Он позволяет устанавливать и перемещать светильники вдоль всей длины шины, обеспечивая равномерное распределение нагрузки между фазами. Применяется в торговых залах, выставочных помещениях, складах, мастерских и других объектах, где нужна адаптивная схема освещения.

Технические характеристики

• Тип: трековый осветительный шинопровод
• Количество фаз: 3
• Длина: 3 метра
• Цвет корпуса: белый (WH)
• Серия: ТС-3Ф-Ш-01 (TС INNOLUX)
• Артикулы: 96176, 33059

Совместимость и монтаж

Шинопровод ТС-3Ф-Ш-01-WH 3м совместим со всеми светильниками, имеющими интерфейс для крепления на шинопроводах серии ТС INNOLUX. Монтируется на потолок с помощью кронштейнов (не входят в комплект). Для подключения к сети используются входные муфты с клеммами L1, L2, L3, N, PE - необходимо соблюдать правильную фазировку. Установка требует доступа к распределительному щиту и выполнения работ квалифицированным персоналом.

Безопасность и стандарты

Произведён в соответствии с требованиями к электрооборудованию для внутренних помещений. Соответствует нормам ГОСТ Р 50571 и IEC 60439-1 для шинопроводных систем. Напряжение рассчитано на работу в сетях до 400 В переменного тока. Открытые контакты внутри шины защищены изоляционными элементами - контакт возможен только через специальные переходники светильников.

Преимущества

• Равномерное распределение нагрузки по трём фазам снижает риск перегрузки одной из них
• Модульная конструкция позволяет легко удлинить систему, соединяя несколько участков по 1, 2 или 3 метра
• Белый цвет корпуса гармонично сочетается с большинством интерьеров
• Удобство замены и перемещения светильников без перепроектирования проводки

Ограничения применения

• Не предназначен для установки во влажных средах (например, в банях, бассейнах, на улице)
• Не работает напрямую с постоянным током - только с переменным 50/60 Гц
• Требует наличия трёхфазного ввода; не подойдёт для однофазных сетей 220 В
• Не рекомендуется использовать с мощностью более 8 А на фазу без проверки тепловых режимов

Примеры использования

• Торговые центры: трековая система над прилавками с точечными светильниками
• Автомастерские: мобильное освещение рабочих зон с возможностью перестановки
• Выставочные павильоны: изменение направления света в зависимости от экспозиции
• Логистические склады: освещение проходов и зон хранения с регулируемой плотностью

Практические советы

• Перед монтажом проверьте соответствие посадочного механизма светильника - он должен точно подходить к профилю ТС-3Ф-Ш-01
• Избегайте перегиба шинопровода - он жёсткий и не предназначен для изгибов
• При использовании нескольких секций (например, 3 м + 2 м + 1 м) используйте только оригинальные соединители от Innolux
• Обязательно заземлите корпус шинопровода через клемму PE - это требование безопасности
• Для больших площадей планируйте распределение нагрузки так, чтобы каждая фаза нагружалась одинаково
