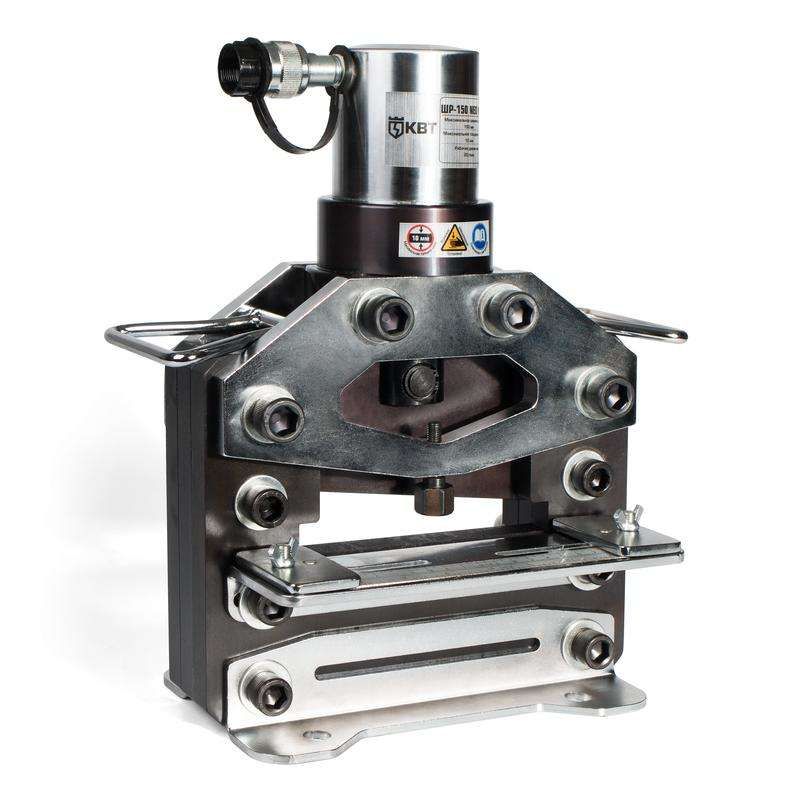

Пресс гидравлический для резки шин ШР-150 серия NEO - 76503 КВТ

Шинорез гидравлический ШР-150 NEO к-кт - компактный инструмент для точной поперечной резки медных, алюминиевых и стальных шин в электромонтажных работах. Разработан совместно с КВТ, обеспечивает чистый рез без деформаций и совместим с большинством гидравлических насосов этой же серии.

Назначение и область применения

Шинорез гидравлический ШР-150 NEO к-кт предназначен исключительно для поперечной резки шин - металлических проводников, используемых в распределительных устройствах, щитах и силовых цепях. Подходит для работы на объектах электромонтажа: подстанциях, промышленных предприятиях, жилых комплексах с мощными системами энергоснабжения. Инструмент применяют при монтаже и модернизации электросетей, когда требуется точно отрезать шину нужной длины без повреждения контактов или изоляции.

Технические характеристики

• Максимальная ширина шины: 150 мм
• Максимальная толщина:
  • медной или алюминиевой шины: до 10 мм
  • стальной шины: до 6 мм
• Усилие реза: 20 тонн
• Наружный диаметр корпуса: 465 мм
• Присоединительная резьба: K 3/8" ("розетка") - стандартная для насосов КВТ
• Вес: 27 кг
• Тип лезвий: прямые, гильотинные - обеспечивают чистый срез без заломов
• Габариты упаковки: 445×215×385 мм
• Упаковка: прочный пластиковый кейс с фиксаторами

Совместимость и монтаж

Шинорез гидравлический ШР-150 NEO к-кт работает только с гидравлическими насосами, имеющими резьбу K 3/8" и объем рабочей жидкости не менее 0,60 литра. Это включает все основные модели насосов КВТ, например, НГ-1, НГ-2, НГ-3. Для установки на постоянном месте есть возможность закрепить инструмент болтами к рабочему столу - это снижает вибрацию и повышает безопасность при частом использовании. Переноска удобна благодаря выступающим рукояткам, расположенным с боков корпуса.

Преимущества

• Чистый рез без заусенцев и замятий - не требует последующей обработки кромок
• Высокая мощность (20 т) позволяет резать даже толстые стальные шины
• Стандартная резьба K 3/8" гарантирует совместимость с широким спектром насосов КВТ
• Жесткая конструкция и массивный корпус минимизируют люфт при нагрузке
• Пластиковый кейс защищает инструмент от повреждений при перевозке и хранении

Ограничения применения

• Не предназначена для продольной резки - только поперечная
• Не работает без внешнего гидравлического насоса
• Запрещено использовать для резки шин толще 10 мм (медь/алюминий) или 6 мм (сталь) - риск поломки лезвий
• Не рекомендован для работы в условиях повышенной запыленности без защиты - попадание пыли в гидравлическую систему снижает срок службы
• Инструмент не взрывозащищен - нельзя применять во взрывоопасных зонах

Примеры использования

• Резка медной шины 10×150 мм при сборке распределительного щита 400 А
• Подгонка алюминиевой шины под новую конфигурацию шинопровода на заводе
• Замена участка стальной шины в цеховой сети при ремонте оборудования
• Монтаж системы заземления с точным отрезом шины по заданному размеру

Практические советы

• Перед резкой проверьте, чтобы шина плотно прилегала к опорной плите - иначе возможен сдвиг и некачественный срез
• Для стальных шин используйте минимальную скорость накачивания - это увеличивает долговечность лезвий
• После каждого использования протирайте лезвия сухой тряпкой и смазывайте маслом для предотвращения коррозии
• Учитывайте посадочные размеры: наружный диаметр 465 мм требует свободного места вокруг инструмента при работе
• Храните в сухом помещении внутри кейса - даже при отсутствии насоса инструмент сохраняет работоспособность годами
