Шины выносные комплект 8 шт. ВА-338E 4P | 22527DEK DEKraft APC

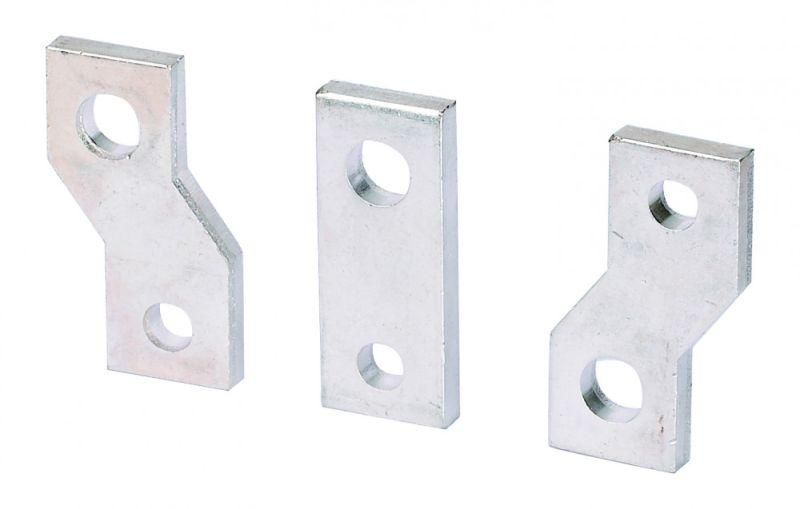

Шина выносная комплект 8 шт. ВА-338E 4P от DEKraft предназначена для надёжного соединения автоматических выключателей серии ВА-338Е с силовыми проводниками. Комплект содержит восемь плоских медных шин с лужением - четыре на верхние и четыре на нижние клеммы. Это решение упрощает сборку распределительных щитов и снижает количество точек соединений.

Назначение и область применения

Шина выносная комплект 8 шт. ВА-338E 4P используется для создания параллельных цепей между автоматическими выключателями серии ВА-338Е. Она позволяет заменить множество одиночных проводов одним компактным решением - особенно удобно при группировке нескольких аппаратов в одном ряду. Применяется в силовых щитах промышленных объектов, на производстве, в системах энергообеспечения зданий.

Технические характеристики

• Номинальный ток: 1600 А - способна передавать высокие нагрузки без перегрева;
• Количество полюсов: 4 - соответствует четырёхполюсным автоматам ВА-338Е;
• Материал проводника: медь - обеспечивает низкое электрическое сопротивление и долгий срок службы;
• Лужение: да - поверхность покрыта оловом для защиты от окисления и улучшения контакта;
• Тип изделия: шина соединительная - не является коммутирующим устройством, служит исключительно для передачи тока;
• Исполнение: плоская - форма оптимизирована для плотной установки на клеммах автомата;
• Комплектация: 8 шт. - 4 шины для верхних клемм + 4 шины для нижних клемм одного аппарата.

Совместимость и монтаж

Шина выносная комплект 8 шт. ВА-338E 4P совместима только с автоматами серии ВА-338Е от DEKraft. Крепится напрямую на верхние и нижние клеммы аппарата без дополнительных фиксаторов. Для монтажа требуется отвертка с подходящим жалом - затяжка должна выполняться согласно моменту, указанному в руководстве ВА-338Е. Не допускается использование с другими сериями автоматов - даже аналогичными по габаритам.

Преимущества

• Уменьшение числа проводов в щите - повышается чистота сборки и снижаются потери на переходных сопротивлениях;
• Стабильный контакт благодаря лужению - предотвращает нагрев и окисление на границе металл–металл;
• Экономия времени при монтаже - вместо прокладки десятков проводов достаточно установить один комплект;
• Высокая теплопроводность меди - эффективно рассеивает тепло от больших токов;
• Готовый комплект - все элементы уже подобраны по длине и форме, не требуют подрезки.

Ограничения применения

• Не применяется вне серии ВА-338Е - несовместима с автоматами других производителей или модификаций;
• Не предназначен для частых демонтажей - многократное отсоединение может повредить лужёную поверхность;
• Работает только при температуре окружающей среды до +40 C - выше этого значения возможен перегрев;
• Не защищён от внешнего механического воздействия - требует установки внутри закрытого щита.

Примеры использования

• Подключение группы автоматов на входе распределительного щита к главному кабелю 4×240 мм2;
• Объединение нескольких ВА-338Е в одну секцию для питания конвейера или насосной станции;
• Замена старой системы перемычек из медных пластин на стандартизованное решение от DEKraft.

Практические советы

• Перед установкой проверьте, что клеммы автомата чистые и не имеют следов окисления - даже лужёная шина плохо работает на грязном контакте;
• Не используйте шину как основной проводник от источника питания - она лишь соединяет автоматы между собой;
• При сборке щита располагайте шины так, чтобы они не задевали соседние устройства - риск короткого замыкания при близком расположении;
• Для обслуживания отключайте питание и разрядите ёмкости - хотя шина не имеет собственных коммутирующих функций, она находится под напряжением;
• Если нужна шина для трёхфазной сети без нулевого провода - можно использовать только три из четырёх полюсов, четвёртый остаётся свободным.
