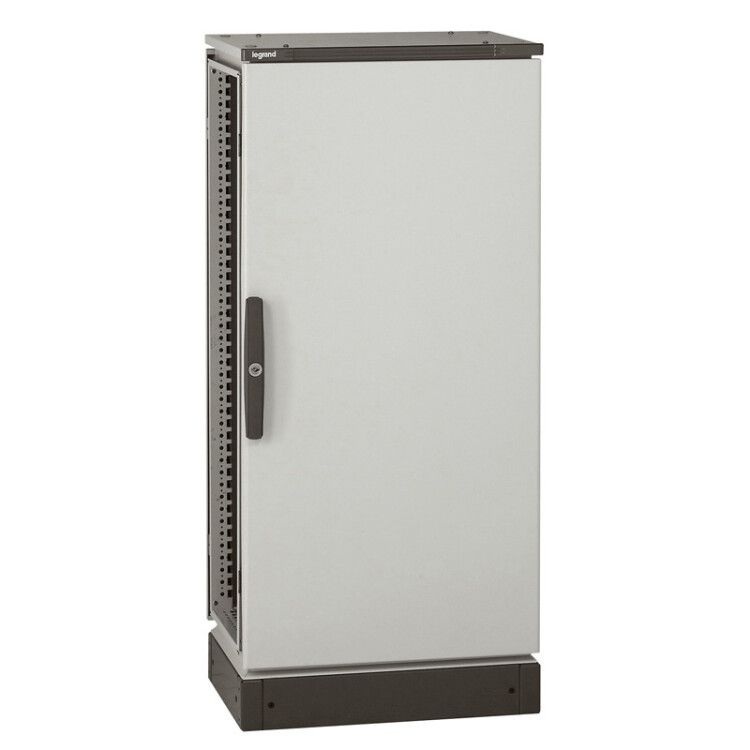

Шкаф Altis сборный металлический - IP 55 IK 10 RAL 7035 1800x600x400 мм 1 дверь | 047203 Legrand

Шкаф металлический сборный IP55 IK10 RAL 7035 1800x600x400мм 1 дверь от Legrand - надежный корпус для размещения электрооборудования в сложных условиях. Этот шкаф из серии Altis предназначен для установки на промышленных объектах, где важны защита от пыли, влаги и механических ударов. Артикул 047203 соответствует требованиям международных стандартов и совместим с типичными решениями автоматизации.

Назначение и область применения

Шкаф металлический сборный IP55 IK10 RAL 7035 1800x600x400мм 1 дверь используется для размещения коммутационных устройств, реле, контакторов, модулей управления и других элементов автоматизации. Подходит для установки в цехах, на конвейерах, у насосных станций, в системах вентиляции и на открытых площадках. Благодаря защите IP55 и классу ударопрочности IK10, шкаф выдерживает запыленную, влажную среду и случайные удары инструментом или оборудованием. Климатическое исполнение УХЛ3 позволяет использовать его в регионах с умеренным и холодным климатом, включая неотапливаемые помещения.

Технические характеристики

• Габариты: 1800×600×400 мм (высота × ширина × глубина)
• Материал: сталь с порошковым покрытием цвета RAL 7035 (серый)
• Степень защиты: IP55 - защита от пыли (не полностью герметичен, но пыль не попадает в достаточных количествах для нарушения работы) и от струй воды с любого направления
• Ударопрочность: IK10 - выдерживает удар энергией до 20 Дж (эквивалент 2 кг, падающего с высоты 1 метр)
• Замок: одноключевой, для предотвращения несанкционированного доступа
• Количество дверей: одна, открывается на петлях
• Способ монтажа: напольный, на ровном основании
• Регулируемая монтажная пластина: да - позволяет изменить положение крепежной планки по глубине для удобства прокладки кабелей
• Задняя стенка: съемная - упрощает монтаж и обслуживание внутреннего оборудования
• Соединение в ряд: возможно - несколько шкафов можно соединить бок о бок для формирования линейных комплектов
• Напряжение: до 1000 В - допустимо использование внутри шкафа для силового и управляющего оборудования
• Норматив: соответствие МЭК EN 60529

Совместимость и монтаж

Шкаф металлический сборный IP55 IK10 RAL 7035 1800x600x400мм 1 дверь не требует специальных инструментов для сборки. Все элементы крепятся болтами, предусмотрены места для крепления DIN-рейки и кабельных вводов. Для монтажа необходимо подготовить ровное, не подверженное вибрациям основание. Регулируемая монтажная пластина позволяет точно позиционировать оборудование, особенно когда используются крупные устройства с длинными кабелями. Съемная задняя стенка упрощает прокладку кабелей снизу или сзади - это важно при использовании кабельных каналов или траншей. Шкафы одной серии легко соединяются в ряд, что снижает затраты на проектирование и монтаж многокомпонентных систем.

Безопасность и стандарты

Шкаф соответствует стандарту МЭК EN 60529, который определяет уровни защиты IP. Сертифицирован для работы в промышленной среде с напряжением до 1000 В. Порошковое покрытие не содержит свинца и фталатов, безопасно при эксплуатации. Наличие замка соответствует нормам безопасности для доступа персонала. Сталь имеет антикоррозийную обработку, что продлевает срок службы даже в агрессивных средах.

Преимущества

• Высокая прочность корпуса благодаря стали и IK10 - выдерживает жесткие условия производства
• Защита IP55 - надежна в сырых, пыльных и наружных условиях
• Съемная задняя стенка - экономит время при монтаже и ремонте
• Регулируемая пластина - точная настройка расположения оборудования
• Возможность соединения в ряд - масштабируемость системы без переделок
• Порошковое покрытие RAL 7035 - устойчиво к царапинам, выцветанию и химикатам

Ограничения применения

Шкаф не предназначен для постоянного воздействия прямого потока воды, подвода к нему трубопроводов или установки в зонах с частым орошением. Не следует применять в местах с взрывоопасной средой - он не сертифицирован как взрывозащищенный. Также не рекомендуется использовать в условиях температур ниже -40 C - хотя исполнение УХЛ3 рассчитано на холод, экстремальные минусовые значения выходят за рамки гарантийных условий. Комплектация некомплектная - все крепежи, DIN-рейки, кабельные вводы и внутреннее оборудование должны быть заказаны отдельно.

Примеры использования

• Щит управления насосной станцией на очистных сооружениях
• Распределительный щит на участке конвейера в пищевом производстве
• Корпус для PLC и I/O-модулей на внешней платформе завода
• Центральный пункт управления вентиляцией в холодильном комплексе
• Объединенные шкафы в линейке автоматизированных пунктов контроля

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия под кабельные вводы соответствовали диаметрам используемых кабелей - в комплекте они не предусмотрены
• Используйте термостойкие кабели, если внутри шкафа будет работать мощное оборудование, нагревающее воздух
• При соединении нескольких шкафов в ряд соблюдайте минимальный зазор 5–10 мм между корпусами для вентиляции
• Не закрывайте вентиляционные зазоры - даже при IP55 требуется естественная циркуляция воздуха
• При установке на неровном полу используйте регулируемые опоры - шкаф должен стоять строго вертикально, иначе дверь будет плохо закрываться
• Артикул 047203 - один из самых популярных в серии Altis; для аналогичных задач с большей глубиной рассмотрите модели с размером 500 или 600 мм вместо 400 мм
