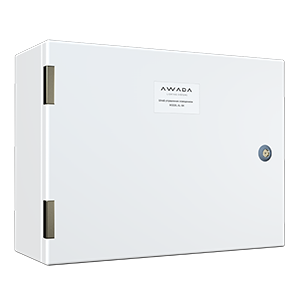

Шкаф в сборе на 64 устройства от VARTON и AWADA (артикулы al-64-00-0000-0000 и al-64) предназначен для централизованного управления системой освещения в помещениях с использованием протокола DALI. Он собран из готовых компонентов, что ускоряет монтаж и снижает риск ошибок при сборке.

Назначение и область применения

Шкаф в сборе на 64 устройства используется для управления одной группой освещения в коммерческих и административных зданиях - офисах, школах, больницах, торговых центрах. Поддерживает протокол DALI, позволяющий регулировать яркость светодиодных светильников, программировать сценарии включения и отключения, а также собирать данные о потреблении энергии. Шкаф полностью готов к установке: все элементы уже смонтированы и проверены производителем.

Технические характеристики

• Количество фаз: 1
• Номинальное напряжение: 220 В
• Номинальный ток вводного выключателя: 16 А
• Количество полюсов вводного выключателя: 1
• Тип изделия: Шкаф управления
• Номинальный ток главного выключателя: 16 А
• Тип защиты: Модульный автомат
• Степень защиты IP: IP65 - герметичный корпус защищён от пыли и струй воды из любого направления
• Способ монтажа: Открытая установка на стену
• Материал корпуса: Сталь с белым покрытием
• Наличие замка: Да - обеспечивает доступ только авторизованным лицам
• Количество модульных автоматических выключателей: 3
• Модульная ширина: 18 мм - соответствует стандартной ширине DIN-рейки
• Сфера применения: Управление освещением
• Количество групп освещения: 1
• Гарантийный срок: 60 месяцев
• Цвет: Белый
• Нормативные документы: Соответствует директивам ЕС 2014/35/EC (низковольтное оборудование) и 2014/30/ЕС (ЭМИ)

Совместимость и монтаж

Шкаф в сборе на 64 устройства содержит всё необходимое для работы системы DALI:

• Контроллер RAPIDA - управляет светильниками через протокол DALI
• Модуль RAPIDA DALI-2 - интерфейс связи между контроллером и светильниками
• Источник питания шины DALI - питает линию связи до 64 устройств
• Блок питания 24 В, 2,5 А (60 Вт) - питание внутренней электроники
• Клеммы N и РЕ - уже установлены для подключения нулевого и защитного провода
• Пружинные клеммные колодки - удобны для быстрого подключения медных жил
• Скобы для навешивания - обеспечивают надёжную фиксацию на стене

Подключение внешних сетей выполняется через входные кабельные вводы (не указаны в спецификации - требуют самостоятельного выбора). Кабели осветительных групп подсоединяются к выходным контактам автомата. Все соединения внутри шкафа выполнены заводским способом - пользователю остаётся лишь подвести питание и сигналы от светильников.

Безопасность и стандарты

Шкаф в сборе на 64 устройства соответствует европейским нормам безопасности: директива 2014/35/EC гарантирует безопасность при работе с напряжением до 1000 В переменного тока, а 2014/30/ЕС обеспечивает электромагнитную совместимость - шкаф не создаёт помех другому оборудованию и устойчив к внешним воздействиям. Корпус IP65 предотвращает попадание пыли и брызг воды, что важно для помещений с повышенной влажностью или частой уборкой.

Преимущества

• Готовый к установке набор - не требуется самостоятельная сборка, тестирование или подбор компонентов
• Заводская комплектация исключает ошибки при подборе совместимости оборудования
• IP65 позволяет использовать шкаф даже в коридорах, туалетах, подъездах и других местах с возможным воздействием влаги
• Белый цвет корпуса легко сочетается с интерьером и не выделяется визуально
• Замок повышает уровень контроля доступа к настройкам системы
• Гарантия 5 лет - один из самых длинных сроков среди аналогичных решений

Ограничения применения

• Поддерживается только одна группа освещения - нельзя расширить количество групп без замены контроллера
• Не предназначена для установки во взрывоопасных средах или на улице без дополнительной защиты
• Работает только с устройствами, поддерживающими протокол DALI - несовместима с обычными выключателями или Zigbee/LoRa
• Максимальная мощность нагрузки ограничена 16 А - не подходит для крупных объектов с несколькими сотнями светильников
• Отсутствуют встроенные кабельные вводы - необходимо самостоятельно выбрать и установить подходящие вводы для кабелей

Примеры использования

• Управление освещением в офисном здании - включение/выключение по расписанию, снижение яркости после рабочего дня
• Освещение учебных классов - сценарий “Лекция”, “Обсуждение”, “Перерыв”
• Подъезды многоквартирных домов - автоматическое включение при движении, экономия электроэнергии
• Аптеки, медицинские кабинеты - мягкий свет, возможность точечной регулировки

Практические советы

• Проверьте перед монтажом, что кабель осветительной группы имеет достаточное сечение для тока 16 А - минимум 2,5 мм2 для медного провода
• Используйте кабельные вводы с резиновыми уплотнителями, чтобы сохранить степень защиты IP65
• При подключении шины DALI следите за максимальной длиной линии - не более 300 метров при использовании одного источника питания
• Не перегружайте блок питания 24 В / 60 Вт - суммарная мощность всех светильников должна быть ниже этого значения
• При необходимости масштабирования системы - выбирайте шкафы с большим числом групп или используйте несколько таких шкафов параллельно
• Для обслуживания - всегда отключайте питание через вводной автомат, даже если система работает на низком напряжении
