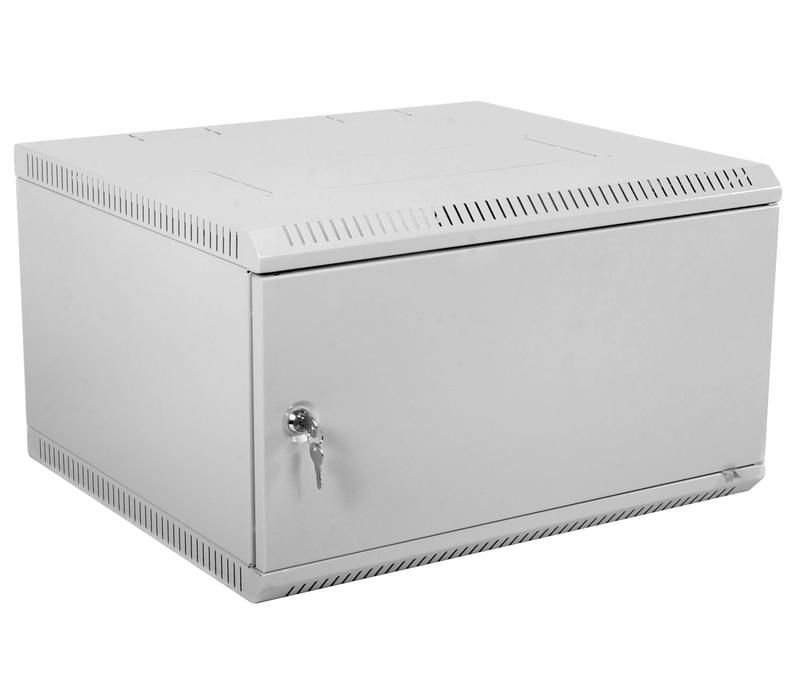

Шкаф коммутационный ШРН-Э-9.500.1 9U 600х520мм передн. двер. стальн. лист несъемн. боков. панел. сер. ЦМО 1132014

Шкаф коммутационный ШРН-Э-9.500.1 от ЦМО предназначен для установки и защиты сетевого оборудования в помещениях с умеренной средой. Этот шкаф обеспечивает компактную организацию устройств на 9U, имеет прочную стальную конструкцию и серую окраску ЦМО - идеально подходит для серверных комнат, телекоммуникационных узлов и автоматизированных систем.

Назначение и область применения

Шкаф коммутационный ШРН-Э-9.500.1 используется для размещения активного оборудования: коммутаторов, маршрутизаторов, модемов, распределителей питания, IP-панелей и других устройств стандарта 19". Его применяют в офисах, центрах обработки данных, на производстве и в объектах связи. Подходит для внутренней установки в условиях с контролируемой температурой и влажностью.

Технические характеристики

• Высота: 9U (405 мм по стандарту EIA)
• Габариты корпуса: 600×520 мм (ширина × глубина)
• Материал: стальной лист
• Цвет: серый ЦМО
• Тип двери: передняя, открывающаяся
• Боковые панели: несъемные
• Крепление оборудования: профили для крепления на рейках 19"

Совместимость и монтаж

Шкаф совместим со всем оборудованием, соответствующим стандарту 19" (EIA RS-310-D). Установка осуществляется на полу или на стене - крепёжные элементы для настенного монтажа в комплект не входят. Боковые панели не снимаются, поэтому доступ к задним частям оборудования возможен только через переднюю дверь. Перед установкой проверьте свободное пространство вокруг шкафа: рекомендуется минимум 600 мм спереди для обслуживания и проводки.

Безопасность и стандарты

Шкаф коммутационный ШРН-Э-9.500.1 изготовлен из стали и не содержит открытых токоведущих частей. Соответствует требованиям безопасности для электрооборудования в помещениях класса IP20. Для работы в условиях повышенной запыленности или влаги требуется дополнительная защита - сам шкаф не герметичен.

Преимущества

• Стальная конструкция обеспечивает механическую прочность и долгий срок службы
• Фиксированная высота 9U оптимальна для компактных решений без перегрузки пространства
• Серый цвет ЦМО снижает бликование света и хорошо сочетается с промышленным интерьером
• Необходимые профили для монтажа оборудования уже предусмотрены внутри

Ограничения применения

• Не предназначена для наружной установки - отсутствует защита от воды и пыли выше IP20
• Несъёмные боковые панели затрудняют доступ к задней части оборудования при плотном расположении кабелей
• Не имеет системы вентиляции или терморегуляции - требует внешнего охлаждения при нагрузке более 300 Вт
• Подходит только для оборудования шириной до 600 мм; устройства большей глубины могут выступать за пределы шкафа

Примеры использования

• Установка сетевых коммутаторов в малом серверном помещении офиса
• Размещение оборудования управления технологическим процессом на производстве
• Центральный пункт сбора сигналов от датчиков в системе автоматизации здания
• Локальное распределение сигнала в системах видеонаблюдения

Практические советы

• Перед покупкой убедитесь, что оборудование поместится по глубине - максимальная допустимая глубина 520 мм
• Используйте кабельные каналы и фиксаторы для упорядочивания проводов - особенно важно при плотной компоновке
• Для удобства обслуживания оставьте минимум 80–100 мм между верхней границей оборудования и потолком шкафа
• Если планируете использовать шкаф в условиях с колебаниями температуры, дополнительно установите вентилятор или термостат
• Артикул 1132014 и модель ШРН-Э-9.500.1 от ЦМО легко заменяемы аналогами - сохраняйте этот номер для заказа запчастей или дублей
