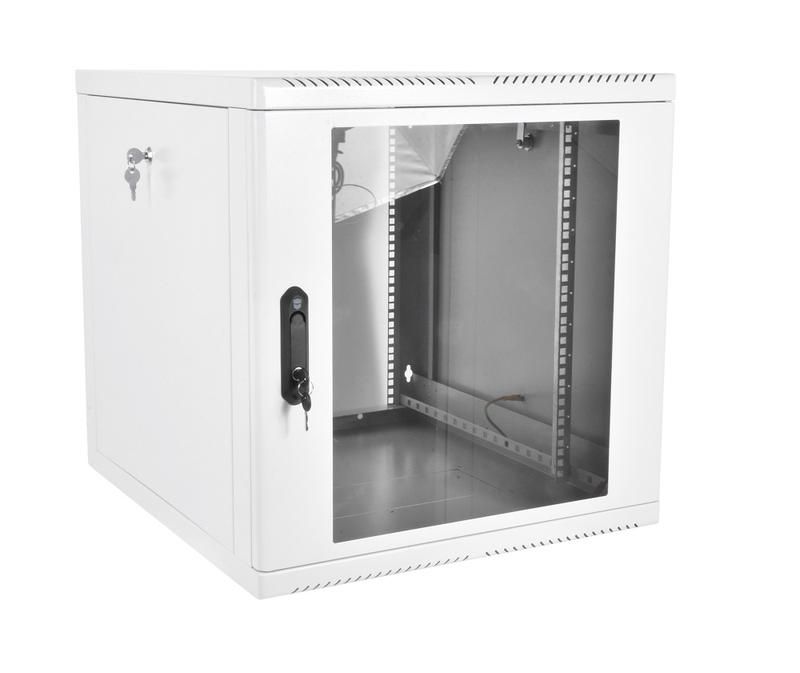

Шкаф коммутационный ШРН-М-9.650 9U 600х650мм передн. двер. стеклян. 50кг сер. ЦМО 1367513

Шкаф коммутационный ШРН-М-9.650 от ЦМО - компактная металлическая конструкция на 9U с прозрачной передней дверью, предназначенная для установки сетевого и телекоммуникационного оборудования весом до 50 кг. Подходит для монтажа в офисах, серверных и распределительных узлах.

Назначение и область применения

Шкаф коммутационный ШРН-М-9.650 используется для размещения активного оборудования: коммутаторов, маршрутизаторов, модулей связи, IP-камер, UPS и других устройств стандарта 19". Его основная задача - обеспечить физическую защиту, доступ к оборудованию и организованную проводку. Благодаря стеклянной двери можно визуально контролировать состояние устройств без открывания шкафа. Применяется в IT-центрах, телеком-узлах, системах видеонаблюдения и автоматизации зданий.

Технические характеристики

• Габариты: 600×650 мм (ширина × глубина); высота соответствует 9U (405 мм)
• Максимальная нагрузка: 50 кг
• Передняя дверь: из закалённого стекла, с защёлкой
• Цвет корпуса: серый
• Количество U-позиций: 9
• Материал корпуса: сталь с порошковым покрытием
• Фиксация оборудования: крепление через стандартные крепёжные отверстия 19" (без предустановленных направляющих)

Совместимость и монтаж

Шкаф совместим со всеми устройствами, соответствующими стандарту EIA-310-D (19"). Для монтажа оборудования требуются собственные крепления (уголки, рейки, кронштейны). Установка возможна на стену или пол. Нагрузка 50 кг допускает размещение нескольких коммутаторов, малых UPS и модульных платформ. Передний монтаж - удобен для обслуживания, задние проёмы позволяют прокладывать кабели. Отсутствие боковых панелей снижает массу, но требует осторожности при расположении рядом с источниками помех.

Преимущества

• Стеклянная дверь позволяет наблюдать за индикаторами оборудования без открытия шкафа
• Легкий вес и компактные габариты упрощают транспортировку и установку
• Порошковое покрытие повышает устойчивость к царапинам и коррозии
• Чётко очерченные 9U обеспечивают точное планирование размещения устройств

Ограничения применения

• Не предназначена для наружной эксплуатации - отсутствует защита от пыли и влаги (нет IP-рейтинга)
• Нет встроенных систем вентиляции; при перегреве оборудования требуется внешнее охлаждение
• Не рекомендуется для установки в условиях повышенной вибрации или частой механической нагрузки
• Запирающая система отсутствует - не подходит для помещений с ограниченным доступом

Примеры использования

• Установка в серверной комнате офиса: 8 коммутаторов + 1 UPS
• Распределительный щит в многоквартирном доме: модули VoIP, PoE-инжекторы, терминалы
• Точка сбора сигналов CCTV: камеры с NVR, видеоинтеркомы, концентраторы
• Аудио/видео студия: миксеры, интерфейсы, сетевые устройства

Практические советы

• Проверьте посадочные отверстия на оборудование - они должны точно совпадать с шагом 4,45 мм (стандарт 19")
• Используйте кабельные каналы и хомуты внутри шкафа - стеклянная дверь не скроет хаотичную проводку
• При монтаже на стену используйте анкерные болты, рассчитанные на 50 кг + запас прочности
• Не перегружайте верхние U-позиции - тяжёлое оборудование лучше располагать ниже для устойчивости
• Шкаф коммутационный ШРН-М-9.650 от ЦМО не имеет встроенного заземления - подключите заземляющий провод к корпусу вручную
