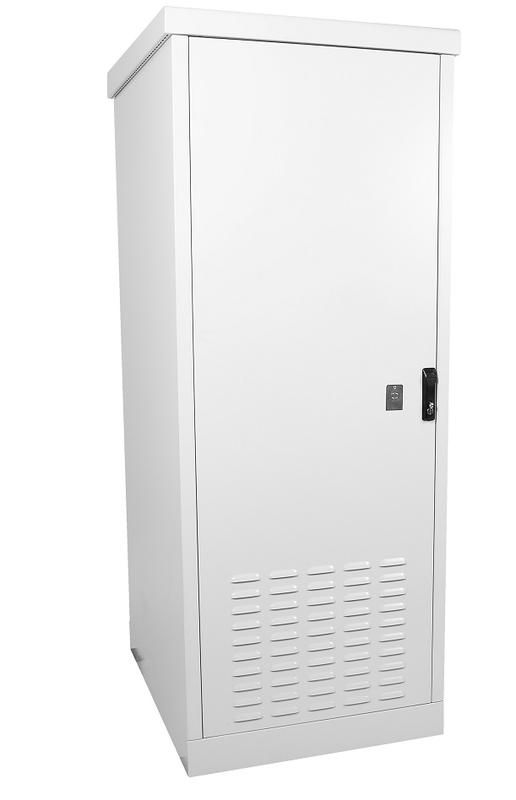

Шкаф коммутационный напольный ШТВ-1-24.7.6-43АА 24U 745х630мм передн. двер. вентил. задн. стальн. лист ЦМО 1530011

Шкаф коммутационный напольный 24U 745×630 мм стальной лист, с передней и задней дверями, вентилируемый, ШТВ-1-24.7.6-43АА, ЦМО предназначен для установки и защиты сетевого оборудования в помещениях с умеренной средой. Этот шкаф обеспечивает физическую безопасность устройств, удобство обслуживания и хорошую циркуляцию воздуха благодаря продуманной вентиляционной системе.

Назначение и область применения

Шкаф ШТВ-1-24.7.6-43АА, ЦМО используется для размещения активного телекоммуникационного и IT-оборудования: коммутаторов, маршрутизаторов, серверов, распределителей питания, модулей связи. Подходит для установки в офисах, серверных, технических помещениях, на объектах связи и автоматизации. Напольная установка позволяет использовать шкаф там, где недоступна настенная фиксация.

Технические характеристики

• Размеры: высота 1200 мм (24U), ширина 745 мм, глубина 630 мм
• Материал корпуса: стальной лист
• Количество стоек: 24 U (стандарт EIA-310-D)
• Конструкция: с двумя дверями - передней и задней
• Вентиляция: перфорированные решётки на передней и задней дверях для естественного воздушного потока
• Фиксация оборудования: крепление через стандартные крепёжные отверстия на вертикальных направляющих

Совместимость и монтаж

Шкаф совместим со всем оборудованием, соответствующим стандарту 19" (EIA-310-D). Установка выполняется на ровную горизонтальную поверхность. Для надёжной фиксации рекомендуется закрепить шкаф к полу анкерными болтами, особенно при наличии вибраций или в зонах с повышенной проходимостью. Кабельный ввод осуществляется через нижние и/или боковые отверстия - предварительно снимите заглушки. Передняя и задняя двери открываются на 180°, что обеспечивает свободный доступ ко всем сторонам установленного оборудования.

Преимущества

• Двухсторонняя вентиляция снижает риск перегрева оборудования за счёт равномерного движения воздуха
• Стальная конструкция обеспечивает механическую прочность и долговечность
• Удобный доступ с двух сторон упрощает обслуживание и прокладку кабелей
• Стандартные размеры позволяют легко заменить или дополнить шкаф другими решениями того же форм-фактора

Ограничения применения

• Не предназначен для использования во внешних условиях - отсутствует защита от осадков, прямых солнечных лучей и экстремальных температур
• Не имеет IP-защиты; не подходит для помещений с высокой запылённостью или влажностью выше 80%
• Не рассчитан на установку тяжёлого оборудования свыше 100 кг без усиления основания
• Отсутствуют встроенные системы охлаждения, UPS или управляемые розетки - требуется доп. оборудование

Примеры использования

• Серверная в офисном здании: размещение 10–15 коммутаторов и 2–3 малогабаритных серверов
• Технический узел на предприятии: сборка контроллеров PLC и модульных I/O-устройств
• Точка доступа провайдера: установка оптоволоконных терминалов и маршрутизаторов
• Лаборатория или испытательный стенд: временный монтаж тестового оборудования

Практические советы

• Перед монтажом проверьте, чтобы посадочные отверстия на направляющих соответствовали крепежным планкам вашего оборудования
• Используйте кабельные каналы и хомуты внутри шкафа - так легче организовать порядок и избежать перегибов
• Не забывайте оставлять минимум 10 см свободного пространства вокруг шкафа для обеспечения циркуляции воздуха
• При длительной работе оборудования с высокой тепловыделением рассмотрите возможность установки дополнительных вентиляторов в верхнюю часть шкафа
• Шкаф ШТВ-1-24.7.6-43АА, ЦМО не требует специального обслуживания - достаточно периодической очистки решёток от пыли
